Gigabit以太網絡收發器引爆連接端口成長風潮


以太網絡已成為全球應用最廣泛的企業通訊標準，隨著多數企業開始將傳統信息系統轉移到網絡上，企業網絡的頻寬使用量每年都出現大幅成長；除此之外，桌上型會議、網絡虛擬會議、和群組導向的生產力應用等新技術也讓今日的網絡永遠處于尖峰使用狀態。
隨著頻寬需求飛快增加，交換路由器 (switch router) 設備制造商也開始發展能夠延展擴充的系統，以便滿足市場對于傳輸頻寬的無止境要求。這個結果就反映在交換路由器的連接埠數目上，典型交換路由器的埠數在短時間內就從每套系統8個連接端口激增為72個連接埠。
交換路由器設計人員現正面臨增加連接端口密度、降低成本、減少功耗、以及縮小系統體積等重要考驗。多端口千兆位以太網絡 (Multi-port Gigabit Ethernet) 收發器便是針對這些問題而推出的一項重要進展，本文將深入探討這類收發器在以太網絡交換路由器設計中所扮演的重要角色。
?

圖1：Gigabit以太網絡訊號鏈
Gigabit以太網絡可分為兩大類，第一類收發器統稱為1000BaseT收發器 (與IEEE802.3ab兼容的Gigabit以太網絡銅線實體層組件)，第二類收發器則是用來驅動SFP (Small Form Factor Pluggable) 以及GBIC (Gigabit Interface Converter) 等光模塊的電路收發器組件，這些收發器通常稱為Gigabit以太網絡收發器，或Serdes (符合IEEE803.z標準)。本文將針對第二類收發器，及其對于現有系統設計的成本、功耗、和體積產生的重大影響做討論。
設計人員必須了解，隨著企業網絡的10/100/1000BaseT連接埠數目不斷加，Gigabit以太網絡上行端口 (uplink port) 將成為路由器的主要技術瓶頸。交換路由器不僅需要更多個Gigabit以太網絡上行端口，網絡集線箱與數據中心也需要更大型的Gigabit以太網絡交換器。
?

圖2：光網連接埠的演進
過去十年里，專門驅動光學上行端口的Gigabit以太網絡收發器已從單端口組件演變成復雜的多端口系統單芯片。圖3為Gigabit以太網絡收發器在過去十年的演進過程。
?


?
?

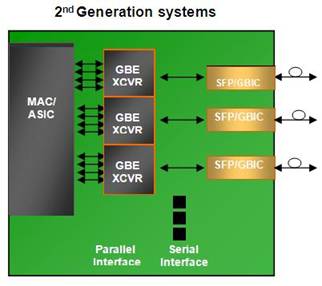

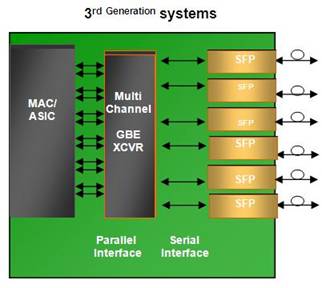

圖3：系統演進
圖4可做為參考，它是Gigabit以太網絡光纖連接端口的成長情形以及未來的成長預測。
?

?
圖4：Gigabit以太網絡光學連接端口數目的預測
從圖4的圖表看出，由于10/100/1000BaseT埠數不斷增加，Gigabit以太網絡交換路由器設計人員必須繼續發展新技術來增加Gigabit以太網絡的上行端口數目。
隨著產品設計世代交替，交換路由器設計人員已開始處理或解決功耗、成本、和電路板面積等重要問題；這些問題會回過頭來影響產品價格、擴充性、使用性、和服務能力等重要客戶要求。
?

圖5：重要的設計問題與要求
本文接下來的重點將放在如何選擇Gigabit以太網絡收發器以實現系統目標，并同時解決所有Gigabit以太網絡交換路由器設計人員所面臨的重要挑戰。
選擇正確的收發器
為應用選擇Gigabit以太網絡收發器時，由于發展多連接端口產品可能遇到龐大電源需求、功耗、以及有限的電路板面積等問題，因此交換路由器研發人員必須考慮許多因素。選擇Gigabit以太網絡收發器時，設計人員必須考慮界面 (并列和串行)、功耗、封裝、和成本等四個關鍵領域。本文將針對此四領域逐一討論。
一．界面
1.1 并列界面
Gigabit以太網絡收發器有許多需要設計人員深入考慮和選擇的界面，包括并列數據界面、高速串行界面、和控制界面。Gigabit以太網絡收發器的并列界面近來發展相當快速。過去許多年里，由于10位并列界面的設計和實作都很簡單，因此成為Gigabit以太網絡收發器的主要界面。10位界面 (Ten-Bit Interface，TBI) 是從Gigabit Media Independent Interface (GMII) 演變而來，而GMII則是由負責管理以太網絡規格的標準機構所制定。
TBI/GMII界面采用LVTTL訊號位準，數據則由參考頻率的上升邊緣所控制。GMII界面與TBI界面的主要區別在于，GMII界面包含Physical Coding Sub-layer (PCS) 功能，而支持TBI界面的組件通常不會提供這些功能。選擇TBI或GMII界面的關鍵在于所使用的媒體存取控制器 (MAC)，以及這些媒體存取控制器是否內建所需的PCS功能，或者需要由收發器提供這些功能。
這些年來，TBI/GMII界面已逐漸被精簡位界面 (reduced bit interface) 取代，這些界面會減少接腳總數和芯片面積，并同時提高連接端口密度。這項改變的主因在于設計人員需增加系統的連接端口數目，同時將相關的ASIC和MAC組件成本降至最低。Reduced Ten Bit Interface (RTBI) 以及 Reduced Gigabit Media Independent Interface (RGMII) 是目前應用最廣泛的精簡位界面。RTBI是傳統10位界面的精簡版本，它將原始并列位的寬度從8/10位減少至4/5位 (根據芯片是否執行8b/10b編碼／譯碼來決定為8/10或4/5位)；訊號位準則從LVTTL和SSTL2改變?yōu)镠STL。這些4/5位會以參考頻率的上升和下降邊緣做為控制，也就是說精簡位界面只需要一半接腳，就能達到與傳統10位界面相同的實際數據速率。接腳數目減半對于擁有24或48個Gigabit以太網絡連接端口的系統有極大好處。
?

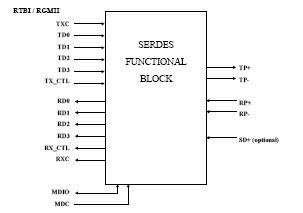

圖6：精簡位界面
RGMII主要用來擔任TBI/GMII和RTBI的替代選項。它會在參考頻率的上升和下降邊緣利用四個控制訊號將數據多任務化，使I/O接腳的最大數目從23只 (TBI界面的并列端) 減少到12只 (包括控制接腳)。
設計人員為其應用選擇界面時，必須仔細規劃和了解訊號鏈；在做Gigabit以太網絡收發器界面的MAC/ASIC設計時，更須如此。若設計人員的目標是盡可能增加Gigabit以太網絡的連接端口數目，并維持系統體積不變，就應考慮采用某種精簡位界面 (RTBI/RGMII)。
圖7：精簡位界面的接腳說明
訊號名稱?RTBI?RGMII?說明
TXC?MAC?MAC?隨著速度不同，傳送參考頻率為125 MHz、25 MHz、或是2.5 MHz ± 50 ppm
TD[3:0]?PCS?MAC?在RTBI模式下，它在TXC上升邊緣時包含位3:0，下降邊緣時包含位8:5。在RGMII模式下，它在TXC上升邊緣時包含位3:0，下降邊緣時包含位7:4
TX_CTL?PHY?PHY?在RTBI模式下，它在TXC上升邊緣時包含位5，下降邊緣時包含位10。在RGMII模式下，它在TXC上升邊緣時包含TXEN，下降邊緣時包含TXEN和TXERR的邏輯微分值 (logical derivative)
RXC?PHY?PHY?連續性接收參考頻率為125 MHz、25 MHz或2.5 MHz ± 50 ppm，并從其接收的數據串流產生
RD[3:0]?PHY?PHY?在RTBI模式下，它在RXC上升邊緣時包含位3:0，下降邊緣時包含位8:5。在RGMII模式下，它在RXC上升邊緣時包含位3:0，下降邊緣時包含位7:4
RX_CTL?PHY?PHY?在RTBI模式下，它在RXC上升邊緣時包含位5，下降邊緣時包含位10。在RGMII模式下，它在RXC上升邊緣時包含RXDV，下降邊緣時包含RXDV和RXERR的微分值
1.2 串行界面
Gigabit以太網絡收發器目前所提供的高速串行界面可分為LVPECL (Low Voltage Pseudo Emitter Coupled Logic)、CML (Current Mode Logic) 以及VML (Voltage Mode Logic) 等三種訊號位準 (邏輯位準的比較請參考圖8)。串行界面的選擇過去是由收發器所連接的光模塊種類來決定；現今設計則使用交流耦合的SFP光模塊，這項考慮已不如I/O電力供應能力或終端匹配等因素來得重要。舉例來說，德州儀器 (TI) 的新型收發器就采用內建終端匹配功能的VML技術。VML驅動器只要采用交流耦合方式，就能與LVPECL訊號完全兼容。
VML驅動組件采用CMOS制程技術，其優點在于不需要外接提升電阻，因為它們所采用的NMOS 和PMOS晶體管架構可同時驅動下降/上升訊號邊緣。
不同邏輯位準的額定電壓參數
參數?LVPECL?CML?VML?LVDS
VOH?2.4 V?1.9 V?1.65 V?1.4 V
VOL?1.6 V?1.1 V?0.85 V?1 V
輸出電壓 (單端)?800 mV?800 mV?800 mV?400 mV
共模電壓?2 V?1.5 V?1.25 V?1.2 V

圖8：串行I/O的邏輯位準
選擇正確串行界面所應考慮的主要因素：
- 對于功耗的整體沖擊
- 對于實作的整體沖擊
- 與光模塊和電路模塊的互用性
1.3 控制界面
隨著芯片的連接端口不斷增加，控制界面也開始從各埠獨立的I/O接腳，演變成可靠的串行通訊總線。以太網絡的串行通訊總線又稱為Management Data Input Output (MDIO)，它是由IEEE根據以太網絡標準IEEE802.3的多項內容所定義 (第22條款)。MDIO為簡單的雙線式串行界面，它會將如微處理器的管理組件，連接到支持管理功能的收發器 (例如多端口Gigabit以太網絡收發器或是10GbE XAUI收發器)，以便控制接收器及搜集收發器傳來的狀態信息。MDIO能夠搜集的信息包括：
- 鏈路狀態
- 速度能力和選擇
- 關機
- 省電休眠狀態
- TX/RX模式選擇
- 自動協商控制
- 回路模式控制
- 其它功能
除了IEEE要求的功能之外，收發器制造商還可自行增加其它的信息搜集功能。
??

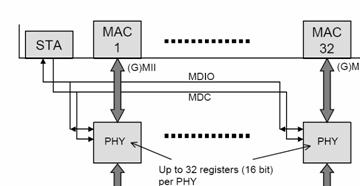

圖9：MDIO應用范例
設計人員在選擇Gigabit以太網絡收發器時，最好選擇內建MDIO的組件，不要考慮未提供這個強大控制界面的產品。
二．功耗
功耗是選擇Gigabit以太網絡收發器的另一項重要考慮，幾乎所有現代電子裝置都很重視功耗。對于以太網絡交換器和路由器來說，它更成為許多連接埠密集設計的主要考慮因素。雖然Gigabit以太網絡連接端口密度持續增加，只要產品體積不變，其功率預算通常也會保持固定?；旧?，設計人員必須把更多個連接埠擠進單一機殼內，并確?？偣牟蛔?，或僅微幅增加。新型Gigabit以太網絡收發器已能幫助設計人員解決這方面的部份困擾。在過去五年里，Gigabit以太網絡收發器所采用的芯片制程已從BiCMOS/BiPolar轉移到低功耗CMOS技術，使得每個埠的功耗從1 W減少到200 mW以下。
??

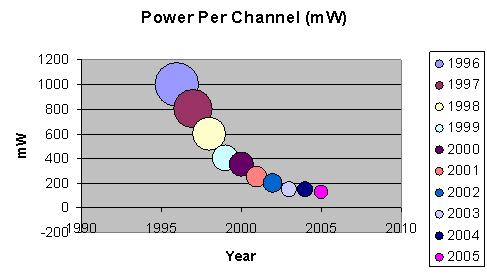

圖10：功耗下降曲線
選擇Gigabit以太網絡收發器時，一個有用的經驗規則是選擇CMOS制程產品；這類組件的個別信道功耗約從200 mW到300 mW。制程技術進步使得組件所需電壓降低，目前多數組件都能使用2.5 V或是1.8 V電源。
三?封裝
目前大部份的多通道收發器都采用大型PBGA封裝，其接腳間距從1厘米到0.8厘米。圖11為多信道和單信道組件之間的區別。
?
圖11：多信道與單信道組件的面積比較
封裝對設計所能提供的連接埠數目有極大影響。在Gigabit以太網絡收發器的例子里，設計人員必須采用支持DDR并列信道模式的大型BGA封裝 (如前所述) 才能達成設計目標。封裝的選擇應與電路板設計限制和整體系統架構一并考慮；比方說，BGA封裝雖能縮小組件體積，但當其縮小到某個程度時，實作成本就會遠超過增加連接埠所帶來的好處。隨著信道數目增加，組件也要采用更復雜麻煩的界面模式，因此今日的Gigabit以太網絡收發器會在這些因素之間做出適當取舍。
選擇今日的多信道Gigabit以太網絡收發器時，最好選擇300只接腳以下 (視組件所支持的連接端口數目而定)、接腳間距約為1厘米、以及組件面積小于20 × 20厘米的BGA封裝。
四?成本
每埠成本是設計人員在比較不同廠商所提供的Gigabit以太網絡收發器時，所關心的重要因素。新型Gigabit以太網絡收發器大都是以針對成本最佳化的CMOS制程技術發展而成。除此之外，封裝技術的進步、以及封裝代工市場的激烈競爭，也為市場帶來更具成本競爭力的解決方案。今天，Gigabit以太網絡收發器的每端口量產成本約從2.50美元到1.50美元。
其它直接影響成本的因素還包括實作成本 (外部零件)、電源管理需求、和散熱管理需求 (散熱片和風扇等)。除此之外，收發器的選擇通常也會將ASIC/FPGA/MAC的發展目標列入考慮。因此工程師不應僅考慮Gigabit以太網絡收發器成本，而要將整個設計 (ASIC和收發器) 的成本當成決策因素。
選擇Gigabit以太網絡收發器時，設計人員必須將整個訊號鏈納入考慮，同時將主要設計目標當成零件選擇的重要參考。
選擇檢查表：
1. 界面
- ASIC/FPGA的選擇和研發
- 時序零件的選擇和實作
- 控制機制
2. 電源：
- 電源層 (power plane) 設計
- 散熱管理
3. 封裝：
- 電路板設計
- 電路板布局
4. 成本：
- 系統整體可行性
- 實作成本
- 電路板總成本
就效能而言，所有Gigabit以太網絡收發器都須達到IEEE要求，才能成為合格的Gigabit以太網絡 (IEEE802.3z) 收發器。但只有效能達到標準，仍不足以在今日的市場上競爭；設計人員必須找出對其設計影響最大的其它區隔要素，例如功耗、體積、和成本等。
設計人員可以分析需要多個Gigabit以太網絡連接端口的應用，以藉此了解在設計中采用新型多信道Gigabit以太網絡收發器會產生的沖擊。在此我們以24端口Gigabit以太網絡交換路由器為例，然后比較單信道Gigabit以太網絡收發器和多信道組件所造成的影響。
TI量產中的TLK2208A，與樣品供應中的TLK2226是多信道Gigabit以太網絡收發器的兩個最佳范例。這兩顆收發器組件的重要參數如下表所示：

在這個交換路由器的例子中，我們選擇TLK2208B做為目標設計的收發器；其主要考慮在于節省電路板面積和降低功耗，并將ASIC界面的接腳數目減至最少。為了實作24埠解決方案，我們使用三顆TLK2208B來支持所有24個連接埠；相形之下，此設計若采用以前的單信道Gigabit以太網絡收發器組件，整個解決方案就需要24顆收發器。從下圖可看出，利用多信道Gigabit以太網絡收發器實作這套解決方案，確實能省下可觀的電路板面積。
?
圖13：電路板使用面積比較
在這個例子中若使用八通道TLK2208B收發器，就能節省高達1,300平方厘米的電路板面積。除此之外，單通道解決方案可能還需要較大的組件間距和繞線面積，這將使其占用的總電路板面積增加。
大型多信道組件多半采用新型CMOS制程技術，其架構的工作效率也高于先前產品，因此新型Gigabit以太網絡收發器設計在功耗方面自然占有優勢。例如TLK2208B的每個通道功耗約為165 mW，傳統單信道組件則從250 mW到600 mW (視技術而定)；這表示相較于傳統單通道收發器，TLK2208B之類的組件可將功耗減少35%到75%。
由于TLK2208B采用以上升邊緣和下降邊緣做為頻率的精簡位界面、共享式MDIO控制總線、和單一參考頻率輸入，因此它與MAC/ASIC的界面就比單通道解決方案更簡潔、成本也更低。若產品發展包括設計新的ASIC組件，那么選擇TLK2208B之類的組件就可能是唯一符合成本效益的ASIC實作解決方案。圖14是利用單信道和多信道組件進行實作的接腳數比較。

圖 14：接腳數比較
從圖14可以看出，只要使用今日的多信道Gigabit以太網絡收發器，設計人員就能發展更多連接端口的系統，并滿足功耗更少、成本更低、和體積更小等需求。在許多情形下，多信道組件的節省幅度確實相當可觀。
根據前述的各種范例，我們可以清楚看出，今日的多端口Gigabit以太網絡交換器和路由器的設計并不容易。成功的數據通訊產品尤其如此，因為它們有眾多變量需要考慮；其中之一就是驅動Gigabit以太網絡光鏈路的Gigabit以太網絡收發器。只要選擇TI的TLK2208B和TLK2226等新型多信道Gigabit以太網絡收發器組件，設計人員就可以：
- 減少系統總功耗
- 減少總電路板面積
- 減少I/O接腳數
- 減少ASIC界面復雜性
- 減少整體的實作風險
系統廠商可以利用這些優點，發展出更可靠和更具成本競爭優勢的設計，以確保其產品獲得更廣泛接受，并在市場上創下更輝煌的成功記錄。隨著半導體技術不斷進步，系統的連接端口數目不斷增加， Gigabit以太網絡收發器組件將成為設計工程師推動Gigabit以太網絡連接端口快速成長的重要幫手。
