摘要：射頻識別作為一種新興的自動識別技術，在中國擁有巨大的發展?jié)摿?。本文簡單介紹射頻識別技術及其分類，以及目前射頻識別技術在我國幾個代表性領域的發展情況。

引 言

??射頻識別技術(RFID，Radio Frequency Identification)實際上是自動識別技術(AEI，Automatic Equipment Identification)在無線電技術方面的具體應用與發展。該項技術的基本思想是，通過采用一些先進的技術手段，實現人們對各類物體或設備 (人員、物品) 在不同狀態(移動、靜止或惡劣環境)下的自動識別和管理。

　　目前，應用最廣泛的自動識別技術大致可以分為光學技術和無線電技術兩個方面。本文主要介紹自動識別技術在無線電技術方面的應用。

1 射頻識別技術簡介

　　20世紀80年代，由于大規模集成電路技術的成熟，射頻識別系統的體積大大縮小，使得射頻識別技術進入實用化的階段，成為一種成熟的自動識別技術。

　　射頻識別技術是利用射頻方式進行非接觸雙向通信，以達到識別目的并交換數據。它與同期或早期的接觸式識別技術不同。RFID系統的射頻卡和讀寫器之間不用接觸就可完成識別，因此它可在更廣泛的場合中應用。

　　典型的射頻識別系統包括射頻卡和讀寫器兩部分。

　　射頻卡是將幾個主要模塊集成到一塊芯片中，完成與讀寫器的通信。芯片上有EEPROM用來儲存識別碼或其它數據。EEPROM容量從幾比特到幾萬比特。 芯片外圍僅需連接天線(和電池)，可以作為人員的身份識別卡或貨物的標識卡?？ǚ庋b可以有不同形式，比如常見的信用卡及小圓片的形式等。與條碼、磁卡、IC卡等同期或早期的識別技術相比，射頻卡具有非接觸、工作距離長、適于惡劣環境、可識別運動目標等優點。

　　在多數RFID系統中，讀寫器在一個區域內發射電磁波(區域大小取決于工作頻率和天線尺寸)?？ㄆ瑑?nèi)有一個LC串聯諧振電路，其頻率與讀寫器發射的頻率相同。當射頻卡經過這個區域時，在電磁波的激勵下，LC諧振電路產生共振，從而使電容內有了電荷。在這個電容的另一端，接有一個單向?qū)ǖ碾娮颖?，將電容?nèi)的電荷送到另一個電容內儲存。當所積累的電荷達到2V時，此電容可作為電源為其它電路提供工作電壓，將卡內數據發射出去或接取讀寫器的數據。讀寫器接收到卡的數據后，解碼并進行錯誤校驗來決定數據的有效性，然后，通過RS232、RS422、RS485或無線方式將數據傳送到計算機網絡。簡單的RFID產品就是一種非接觸的IC卡，而復雜的RFID產品能和外部傳感器接口連接來測量、記錄不同的參數，甚至可與GPS系統連接來跟蹤物體。

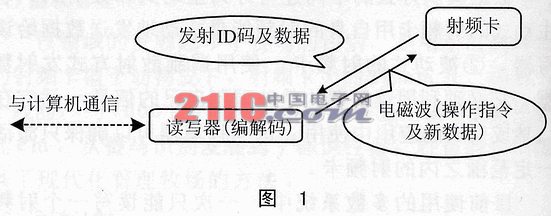

　　工作原理如圖1所示。

2 射頻識別技術的分類

　　射頻識別技術主要按以下四種方式分類。

    (1)工作頻率

　　根據工作頻率的不同可分為低頻和高頻系統。①低頻系統一般指其工作頻率小于30MHz的系統。其基本特點是：射頻卡的成本較低、標簽內保存的數據量較少、閱讀距離較短(無源情況，典型閱讀距離為10cm)、射頻卡外形多樣(卡狀、環狀、鈕扣狀、筆狀)、閱讀天線方向性不強等。低頻系統多用于短距離、低成本的應用中，如多數的門禁控制、動物監管、貨物跟蹤。②高頻系統一般指其工作頻率大于400MHz的系統。高頻系統的基本特點是射頻卡及讀寫器成本均較高、卡內保存的數據量較大、閱讀距離較遠(可達幾m~十幾m)、適應物體高速運動性能好、外形一般為卡狀、閱讀天線及射頻卡天線均有較強的方向性。高頻系統多應用于需要較長的讀寫距離和高的讀寫速度的場合，像火車監控、高速公路收費等系統。

    (2)射頻卡

　　根據射頻卡的不同可分成可讀寫(RW)卡、一次寫入多次讀出(WORM)卡和只讀(RO)卡三種。RW卡一般比WORM卡和RO卡貴得多，如電話卡、信用卡等。一般情況下改寫數據所花費的時間遠大于讀取數據所花費的時間(常規為改寫所花費的時間為s級，閱讀花費的時間為ms級)。WORM卡是用戶可以一次性寫入的卡，寫入后數據不能改變，且比RW卡要便宜。RO卡存有一個唯一的號碼，不能逐改，保證了安全性。RO卡最便宜。

    (3)射頻卡的有源與無源

　　射頻卡可分為有源及無源兩種。有源射頻卡使用卡內電池的能量、識別距離較長，可達十幾m，但是它的壽命有限(3~10年)，且價格較高；無源射頻卡不含電池，利用讀寫器發射的電磁波提供能量，重量輕、體積小、壽命長、很便宜，但它的發射距離受限制，一般是幾十cm，且需要讀寫器的發射功率大。

    (4)調制方式

　　根據調制方式的不同還可分為主動式和被動式。①主動式的射頻卡用自身的射頻能量主動地發送數據給讀寫器。②被動式的射頻卡，使用調制散射方式發射數據。它必須利用讀寫器的載波調制自己的信號，適宜在門禁或交通的應用中使用。因為讀寫器可以確保只激活一定范圍之內的射頻卡。

　　目前使用的多數系統中，一次只能讀寫一個射頻卡。射頻卡之間要保持一定距離，確保一次只能有一個卡在讀寫區域內。讀寫距離長，射頻卡之間的距離就要大，應用起來很不方便?，F(xiàn)在的射頻卡具有防碰撞的功能，這對于RFID來說十分重要。所謂碰撞是指多個射頻卡進入識別區域時信號互相干擾的情況。具有防碰撞性能的系統可以同時識別進入識別距離的所有射頻卡，它的并行工作方式大大提高了系統的效率。

3 國際射頻識別技術發展?fàn)顩r

　　射頻識別技術在國外發展得很快。RFID產品種類很多，像德州儀器、 Motoro1a、Philips、Microchip等世界著名廠家都生產RFID產品。他們的產品各有特點，自成系列。射頻識別技術被廣泛應用于工業自動化、商業自動化、交通運輸控制管理等眾多領域。如澳大利亞將它的RFID產品用于澳機場旅客行李管理中并發揮了出色的作用；瑞士國家鐵路局在瑞士的全部旅客列車上安裝RFID自動識別系統，調度員可以實時掌握火車運行情況，不僅利于管理，還大大減小了發生事故的可能性；德國BMW公司將射頻識別系統應用在汽車生產流水線的生產過程控制中等。

    據有關權威數據顯示，射頻識別產品在全世界的銷量以每年25.3%的比例增長。由此可見，射頻識別技術具有廣闊的市場前景。

4 射頻識別技術在我國的發展

　　我國政府在1993年制定的金卡工程實施計劃，是一個旨在加速推動我國國民經濟信息化進程的重大國家級工程，由此各種自動識別技術的發展及應用十分迅猛。現在，射頻識別技術作為一種新興的自動識別技術，也將在中國很快地普及。

　　目前，我國的射頻識別技術在下列幾種應用中發展前景較好。當然，這里僅僅羅列了射頻識別技術應用的一部分。任何一種技術如果得到普及，都將會孕育一個龐大的市場。射頻識別將是未來一個新的經濟增長點。

4.1 安全防護領域

(1)門禁保安

　　將來的門禁保安系統均可應用射頻卡。一卡可以多用。比如，可以作工作證、出入證、停車卡、飯店住宿卡甚至旅游護照等，目的都是識別人員身份、安全管理、收費等等。好處是簡化出入手續、提高工作效率、安全保護。只要人員佩戴了封裝成ID卡大小的射頻卡、進出入口有一臺讀寫器，人員出入時自動識別身份，非法闖入會有報警。安全級別要求高的地方、還可以結合其它的識別方式，將指紋、掌紋或顏面特征存入射頻卡。

　　公司還可以用射頻卡保護和跟蹤財產。將射頻卡貼在物品上面，如計算機、傳真機、文件、復印機或其它實驗室用品上。該射頻卡使得公司可以自動跟蹤管理這些有價值的財產，可以跟蹤一個物品從某一建筑離開，或是用報警的方式限制物品離開某地。結合GPS系統利用射頻卡，還可以對貨柜車、貨艙等進行有效跟蹤。

(2)汽車防盜

　　這是RFID較新的應用。目前已經開發出了足夠小的、能夠封裝到汽車鑰匙當中含有特定碼字的射頻卡。它需要在汽車上裝有讀寫器，當鑰匙插入到點火器中時，讀寫器能夠辨別鑰匙的身份。如果讀寫器接收不到射頻卡發送來的特定信號，汽車的引擎將不會發動。用這種電子驗證的方法，汽車的中央計算機也就能容易防止短路點火。

　　另一種汽車防盜系統是，司機自己帶有一射頻卡，其發射范圍是在司機座椅45~55cm以內，讀寫器安裝在座椅的背部。當讀寫器讀取到有效的ID號時，系統發出三聲鳴叫，然后汽車引擎才能啟動。該防盜系統還有另一強大功能：倘若司機離開汽車并且車門敞開引擎也沒有關閉，這時讀寫器就需要讀取另一有效ID號；假如司機將該射頻卡帶離汽車，這樣讀寫器不能讀到有效ID號，引擎就會自動關閉，同時觸發報警裝置。

    (3)電子物品監視系統

　　電子物品監視系統(Electronic Article Surveillance, EAS)的目的是防止商品被盜。整個系統包括貼在物體上的一個內存容量僅為1比特(即開或關)的射頻卡，和商店出口處的讀寫器。射頻卡在安裝時被激活。在激活狀態下，射頻卡接近掃描器時會被探測到，同時會報警。如果貨物被購買，由銷售人員用專用工具拆除射頻卡(典型的是在服裝店里)，或者用磁場來使射頻卡失效，或者直接破壞射頻卡本身的電特性。EAS系統已被廣泛使用。據估計每年消耗60億套。

    4.2 商品生產銷售領域

    (1)生產線自動化

　　用RFID技術在生產流水線上實現自動控制、監視，提高生產率，改進生產方式，節約了成本。舉個例子以說明在生產線上應用RFID技術的情況。

　　用于汽車裝配流水線。德國寶馬汽車公司在裝配流水線上應用射頻卡，以盡可能大量地生產用戶定制的汽車。寶馬汽車的生產是基于用戶提出的要求式樣而生產的。用戶可以從上萬種內部和外部選項中，選定自己所需車的顏色、引擎型號和輪胎式樣等。這樣一來，汽車裝配流水線上就得裝配上百種式樣的寶馬汽車，如果沒有一個高度組織的、復雜的控制系統是很難完成這樣復雜的任務的。寶馬公司在其裝配流水線上配有RFID系統，使用可重復使用的射頻卡。該射頻卡上帶有汽車所需的所有詳細的要求，在每個工作點處都有讀寫器，這樣可以保證汽車在各個流水線位置，能毫不出錯地完成裝配任務。

    (2)倉儲管理

　　將RFID系統用于智能倉庫貨物管理，能有效地解決與貨物流動有關的信息管理，不但增加了處理貨物的速度，還可監視貨物的一切信息。射頻卡貼在貨物所通過的倉庫大門邊上，讀寫器和天線都放在叉車上，每個貨物都貼有條碼，所有條碼信息都被存儲在倉庫的中央計算機里，與該貨物有關的信息都能在計算機里查到。當貨物出庫時，由另一讀寫器識別并告知中央計算它被放在哪個拖車上。這樣，管理中心可以實時地了解到已經生產了多少產品和發送了多少產品。

    (3)產品防偽

　　偽造問題在世界各地都是令人頭疼的問題，將射頻識別技術應用在防偽領域有它自身的技術優勢。防偽技術本身要求成本低，且難于偽造。射頻卡的成本就相對便宜，而芯片的制造需要有昂貴的芯片工廠，使偽造者望而卻步。射頻卡本身有內存，可以儲存、修改與產品有關的數據，利于銷售商使用；體積十分小、便于產品封裝。像電腦、激光打印機、電視等產品上都可使用。

    (4)RFID卡收費

　　國外的各種交易大多利用各種卡來完成，而我國普遍采用現金交易?，F(xiàn)金交易不方便也不安全，還容易出現稅收的漏洞。目前的收費卡多用磁卡、IC卡，而射頻卡也開始占據市場。原因是在一些惡劣的環境中，磁卡、IC卡容易損壞，而射頻卡則不易磨損，也不怕靜電及其它情況；同時，射頻卡用起來方便、快捷，甚至不用打開包，在讀寫器前搖晃一下，就完成收費。另外，還可同時識別幾張卡．并行收費，如公共汽車上的電子月票。我國大城市的公共汽車異常擁擠、環境條件差，射頻卡的使用有助于改善這種情況。

4.3 管理與數據統計領域

(1)畜牧管理

　　該領域的發展起步于賽馬的識別，是用小玻璃封裝的射頻卡植于動物皮下。射頻卡大約10mm長，內有一個線圈，約1000圈的細線繞在鐵氧體上，讀寫距離是十幾cm。從賽馬識別發展到了標識牲畜。牲畜的識別提供了現代化管理牧場的方法。

    (2)運動計時

　　在馬拉松比賽中，由于人員太多，有時第一個出發的人同最后一個出發的人能相隔40分鐘。如果沒有一個精確的計時裝置，就會出現差錯。射頻卡應用于馬拉松比賽中，運動員在自己的鞋帶上很方便地系上射頻卡，在比賽的起跑線和終點線處放置帶有微型天線的小墊片。當運動員越過此墊片時，計時系統便會接收運動員所帶的射頻卡發出的ID號，并記錄當時的時間。這樣，每個運動員都會有自己的起始時間和結束時間，不會出現不公平競爭的可能性了。在比賽路線中，如果每隔5km就設置這樣一個墊片，還可以很方便地記錄運動員在每個階段所用的時間。

　　RFID還可應用于汽車大獎賽上的精確計時。在跑道下面按照一定的距離間隔埋入一系列的天線，這些天線與讀寫器相連，而射頻卡安裝到賽車前方。當賽車每越過一個天線時，賽車的ID號和時間就被記錄下來，并存儲到中央計算機內。這樣到比賽結束時，每個參賽選手將會有一個準確的結果。

4.4 交通運輸領域

(1)高速公路自動收費及交通管理

　　高速公路自動收費系統是射頻識別技術最成功的應用之一。目前，中國的高速公路發展非?？?，而高速公路收費卻存在一些問題：一是在收費站口，許多車輛要停車排隊，成為交通瓶頸問題；二是少數不法的收費員貪污路費，使國家損失了相當?shù)呢斦杖?。RFID技術應用在高速公路自動收費上，能夠充分體現它非接觸識別的優勢——讓車輛高速通過收費站的同時自動完成收費，同時可以解決收費員貪污路費及交通擁堵的問題。利用射頻識別技術的不停車高速公路自動收費系統是將來的發展方向；人工收費，包括IC卡的停車收費方式，終將會被淘汰。預計在未來10年內，高速公路自動收費系統將有數十億元的需求。

　　在城市交通方面，解決交通日趨擁擠問題不能只依賴于修路。加強交通的指揮、控制、疏導，提高道路的利用率，深挖現有交通潛能也是非常重要的；而基于RFID技術的交通管理系統可實現自動查處違章車輛，記錄違章情況。另外，公共汽車站實時跟蹤指示公共汽車到站時間及自動顯示乘客信息，會給乘客帶來很大的方便。

    (2)火車和貨運集裝箱的識別

　　在火車運營中，使用RFID系統很大的優勢在于：火車是按既定路線運行的，因此肯定要通過設定的讀寫器的地點。通過讀到的數據，能夠得到火車的身份、監控火車的完整性，以防止遺漏在鐵軌上的車廂發生撞車事故，同時能在車站將車廂重新編組。起初的努力是用超音波和雷達測距系統讀出車廂側的條碼，現在被RFID系統取代。射頻卡一般安在車廂頂邊，讀寫器安在鐵路沿線，就可得到火車的實時信息及車廂內裝的物品信息。

　　目前，射頻自動識別系統的安裝遍布全國14個鐵路局。2001年3月1日，鐵道部正式聯網啟用車次車號自動識別系統，為自備車企業、合資鐵路和地方鐵路實現信息化智能運輸管理提供了重要良機。

5 結 論

　　射頻識別技術在中國處于一個剛剛起步的階段，但是它的發展?jié)摿κ蔷薮蟮摹Ｔ谛畔⑸鐣?，對于各種信息的獲取及處理，要求快速、準確。在不久的將來，RFID技術將同其它識別技術一樣，深入到人們生活的各個領域。
