CESoPSN（結構化仿真協議）在PTN和IPRAN系統中有極其重要的作用，通過CESoPSN能為PTN和IPRAN上下TDM業務，從而實現2G和3G/4G傳輸網絡的融合和過渡。

　　SW2016F作為一款小容量的基于PWE3國際協議的CESoPSN芯片方案，具有功能齊備、指標優異、成本低廉的特點，它完全符合G.8261標準的各項測試模板，是PTN和IPRAN實現E1卡的較優方案。

　　SW2016F是一個FPGA方案，母片采用的是不到一萬個邏輯單元的XC6SLS16 ，對如此小的母片單片來實現16E1的CESoPSN電路仿真來說不能不說是一個奇跡，通過圖1可見其內部還集成了LIU，用戶可選擇使是否用其內部的LIU，這樣其芯片本身及外圍成本都相比當前市面有的方案更低。

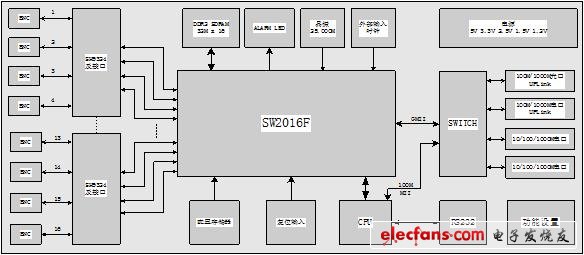

　　圖1 SW2016F系統功能框圖

　　對CESoPSN芯片來說指標和穩定性是最重要的，而除了芯片方案本身的穩定性外，其適應網絡的能力是其穩定性的一個重要體現，具體就該款芯片而言主要體現在適應數據包在分組網上抖動（PDV）的能力和指標，目前G.8261對此有詳盡的要求，同時G.8261的要求也是中國移動根據幾年來使用PTN網絡心得新近作出的招標必須要求，目前SW2016F是市面上所知唯一測試通過G.8261模板的芯片方案，并且因其通過G.8261不同模板時無需更換代碼和作任何設置而具備測試和真正的工程意義，下面就將其網絡業務流模型2測試模板1和模板2的測試截圖附上，之所以附這兩個截圖是因?yàn)槟０?和模板2是目前業內最難同時通過的兩個模板，成都朗銳芯公司也是基于對PDV及其算法多年的研究和積累方才在業內率先實現：

　　網絡業務流模型2測試模板1：

　　tie和mtie分析截圖如圖2和圖3所示：

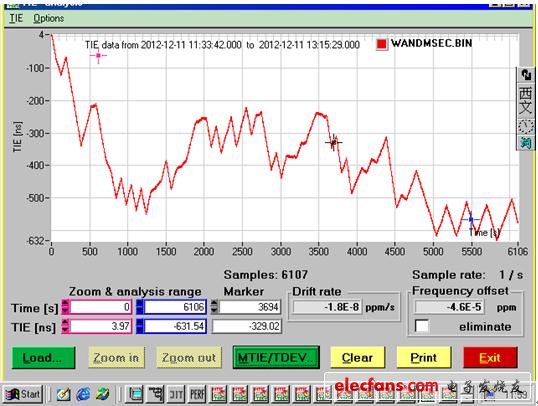

　　圖2 tie曲線分析圖

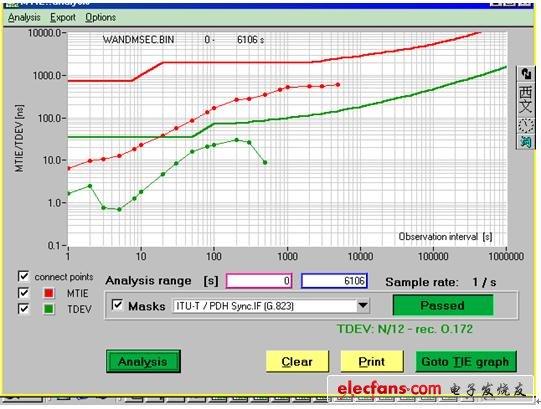

　　圖3 mtie曲線分析圖
