引言

　　隨著智能ODN產業的逐漸成熟，其所提供的自動資源數據上報、快速路由調度等功能得到廣泛的認可。究竟應具備哪些功能及性能指標才是真正好用、易用的智能ODN？筆者通過大量的實踐，嘗試從實際使用感受進行簡單分析，希望能對智能ODN的性能優化提供一些幫助。

　　智能ODN架構分析

　　智能ODN系統的基本組成包括智能ODN設備、智能管理終端、智能ODN管理系統3大部分，其架構參考模型如圖1所示。

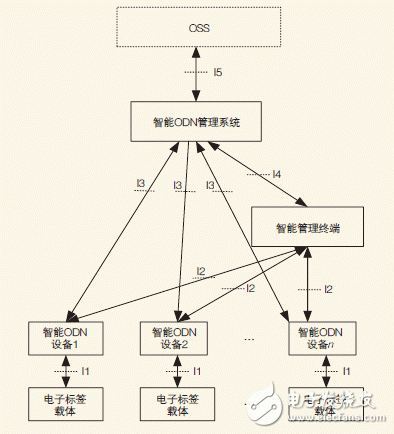

　　圖1 智能ODN系統架構

　　電子標簽載體包括具有電子標簽的光跳纖、尾纖和光分路器尾纖等，主要完成承載電子標簽的功能，通過I1接口與智能ODN設備連接。

　　智能ODN設備包括智能ODF、智能光纜交接箱、智能光纜分纖箱等設備，主要完成采集、存儲和上傳標簽信息、在受控條件下寫入標簽信息、智能化的光纖調配、資源數據采集、端口定位指引等功能。智能ODN設備組成如圖2所示，主要由組配單元、控制單元和電源模塊三大部分組成，組配單元包括光纜引入模塊、光纖存儲模塊、光纖熔接模塊、智能熔配模塊、智能配線模塊和智能分光模塊，根據不同的應用場景，可選擇一個或多個功能模塊組成組配單元完成光配線設備具有的光纖連接、分配和調度等功能，以及智能ODN特有的智能化功能。

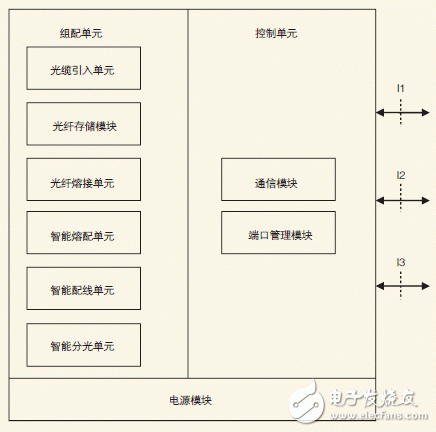

　　圖2 智能ODN設備組成

　　智能管理終端作為一種便攜式設備，提供管理操作界面，主要完成智能ODN設備的接入管理功能和現場施工管理功能，通過I2接口與智能ODN設備進行通信，通過I4接口與智能ODN管理系統進行通信。

　　智能ODN管理系統主要實現直接管理智能ODN設備或通過智能管理終端管理智能ODN設備的功能，通過I3接口與智能ODN設備直接進行通信，通過I4接口與智能管理終端進行通信，通過北向接口I5與OSS進行通信。

　　智能ODN功能分析

　　（1） 電子標簽讀寫功能

　　當帶有電子標簽的跳纖或尾纖插入智能ODF面板上的端口時，端口內置讀取裝置支持讀取插入的跳纖或尾纖所帶的電子標簽信息。

　　一般情況下，電子標簽應在工廠內寫入信息，完成配對，但在現場出現特殊情況時不可避免地需要更換標簽，在受控狀態下，智能OD F需要支持電子標簽信息現場寫入功能。

　　更重要的是，當智能ODF設備的電子標簽發生故障時，應支持不中斷業務更換電子標簽，若拔纖后增加電子標簽，平均會導致業務中斷約30s，因此，不中斷業務的更換應為智能ODN是否可用的重要指標之一。

　　（2） 施工指導功能

　　可指示待操作的端口信息， 同時支持智能管理終端指導施工及智能ODN管理系統直接施工指導。當前很多智能ODN只支持智能管理終端對施工的指導，但在能夠穩定供電的場景下，采用智能ODN管理系統進行施工指導將會免去現場工具的攜帶問題，尤其是在需要進行柜間施工時，智能ODN管理系統的指導將更為方便。

　　當發生錯誤時， 基于與智能終端或智能管理系統的通信，設備可給出告警信息，并同時指示正確的端口信息。

　　資源對比校驗功能，應支持智能ODN管理系統和智能管理終端校驗。

　?。?） 資源管理功能

　　智能ODF管理的端口指與光纖（跳纖、尾纖）相適配的光纖連接頭適配器端口。智能ODF應支持讀取插入的光纖電子標簽信息，配合智能管理終端和智能ODN管理系統生成關聯關系。

　　智能ODF應支持其管理的設備屬性、端口、與端口對應的光纖等資源信息的自動采集功能，將其管理的設備屬性、端口、與端口相關聯的光纖等資源信息，上報給智能管理終端或智能ODN管理系統。

　?。? ）告警管理功能

　　端口告警。穩定供電時，當插拔智能ODF跳纖時，智能ODF監視端口狀態，該狀態變化可作為告警或事件上報給智能ODN管理系統和智能管理終端。采用智能管理終端供電時，應支持將告警信息上報到智能管理終端。

　　設備告警。穩定供電時智能ODF本身的控制單元、業務板/盤卡等狀態發生變化時，該狀態變化可作為告警或事件上報給智能ODN管理系統和智能管理終端。智能管理終端供電時，應支持將設備告警上報到智能管理終端。

　?。?） 安全管理功能

　　對智能ODF的操作應通過智能ODN管理系統的授權、認證才能訪問，避免非授權設備操作（讀取、寫入）設備、電子標簽等信息。

　　智能ODN性能分析

　　（1） 設備配置

　　在設備配置階段，主要影響使用感受的是現場軟件調試的時間。根據現場操作，建議配置時間不超過3s，最好的方案是采用預配置方案，避免現場配置。據了解，目前預配置方案暫時還無法實現。

　?。?） 施工

　　在施工階段的主要參數是插拔端口后設備亮燈的響應時間。筆者曾經歷過某設備跳纖插拔后2s多，惡劣情況30s燈才能響應，等待時間過久對使用感受的影響非常大，而另一設備在用戶操作1s內燈立即響應，幾乎感覺不到等待時間。

　?。?） 巡檢

　　巡檢的主要任務是資源收集，并校對不正確的端口。有的設備按576芯的機柜來算，資源收集時間為600s，應提升到10s以內，這樣對用戶現場感受比較合理。

　　（4） 升級

　　升級場景不屬于常用場景。當采用近端升級，且通過自動同步升級嵌入到主流程中，就會對現場的施工操作產生影響，此時的使用感受較差。因此建議近端升級與主流程解耦，僅接受用戶審批，消除對主流程的影響，提升用戶感受。在可以穩定供電的場景中可采用遠端升級，不需要現場人員參與。

　　（5） 功耗

　　對于智能ODN的設備而言，功耗越小，供電實現的難度就越小，且端口掃描及信號傳輸?shù)男试礁?。為?jié)能減排及提升使用感受，宜選用低能耗產品。

　　目前設備的主要功耗是由電子標簽引起的，其中RFID的電子標簽通過天線線圈獲取能量，能量轉換效率非常低（《20%）。當RFID應用在智能ODN場景時，其單端口的功耗達到18m W，需要分時供電來保證功耗要求，從而直接影響設備的巡檢時間及端口信息讀取時間。由于eID無能量轉換效率的損失，單端口的功耗僅為1.9mW ，能夠?qū)崟r監控每一個端口，能夠瞬時上報告警。

　?。?） 資源信息采集速率

　　根據實際使用， 穩定供電場景下智能ODF配置不大于576芯時，網管側資源采集時間應不大于10s。智能管理終端由于其供電能力有限等原因，其信息采集時間會遠長于網管直接收集信息?？紤]到實際情況，建議智能管理終端信息采集時間應不大于30s，穩定供電場景下資源采集時間應不大于20s。

　?。?） 告警性能

　　穩定供電場景下智能ODF配置不大于576芯時，告警信息上報到網管時間應不大于3s?，F(xiàn)場施工時，告警信息上報到智能管理終端時間應不大于2s。智能管理終端指導施工時，施工告警從插拔任意光跳纖開始，到設備現場指示信息（如LED指示燈）發生變化，時間應不大于2s。
