通過無線方式監視多個房間的溫度可以輕松實現高能效家庭

在今天的能源危機討論中，能效一直是個熱門話題。近來隨著能效技術的不斷進步，新的超低功耗微處理器(MCU)有助于降低總的能耗，同時為無線應用創建高性價比的解決方案。

許多人都遇到過家中存在溫差的問題，其中一個房間的溫度明顯比其它房間暖和或涼快。形成這種差異的原因是中央空調自動調溫器只監視一個地方的溫度。不過，如今在智能溫度監視系統方面已經有了簡單和方便的解決方案，只需簡單地通過無線方式監視建筑物內多個房間的溫度就能成功創建高能效的家庭。這種無線監視方法最終意味著不再有凌亂的走線，并能快速判斷家里的哪些地方?jīng)]有處于理想的溫度。

為了實現這種高能效家庭，需要將一些小型傳感器安裝在家庭的各個角落。這些傳感器會以無線方式持續地向個人電腦發送溫度值，從而及時準確地提供有關當前溫度的信息。在這些數據的幫助下，很容易識別出可能需要改善的家庭區域。知道家中哪些區域無法保持理想的溫度也就表明了這些地方的隔熱裝備不再有效，再通過快速簡單的檢查就能知道家中是否需要對隔熱裝備進行升級。在這種情況下，在家庭部分區域中安裝新的隔熱裝備比替換整個家中的隔熱裝備更具成本效益。

為了進一步提高能效，可以使用智能家庭自動化技術。這種技術能根據環境溫度動態地打開或關閉電動通風口來控制空氣的流動。這種技術甚至能根據太陽光的強度通過無線方式控制窗戶上百葉窗的開合。

圖1：eZ430-RF2500低成本、超低功耗無線工具。

使用TI的eZ430-RF2500低成本、超低功耗無線工具(圖1)可以輕松地部署這類家庭自動化系統。這套工具由TI的高集成度MSP430F2274微控制器和TI的CC2500 2.4GHz無線收發器組成。MSP430 MCU有許多內置外設，包括內部溫度傳感器，因此無需額外的外部器件。這套49美元的eZ430-RF2500工具不僅具有無線溫度傳感器功能，還為用戶創建定制無線解決方案提供了完整的開發包。這套工具體積小巧，可以單獨安裝在家中的任何角落，因此只需很少量的前端成本就能顯著提高家庭能效值。

預先裝載的工具固件以無線方式監視溫度，并提供了溫度監視圖形用戶界面(GUI)來幫助用戶快速啟動開發過程。這個固件建立在TI專有的SimpliciTI無線網絡協議基礎之上，允許中央接入點連接多個范圍擴展器和終端設備來擴展位于家中任何地方的無線溫度監視網絡(圖2)。(SimpliciTI可以免費從網上下載)為了擴大無線網絡，需要購買更多的無線模塊，單價在20美元左右。

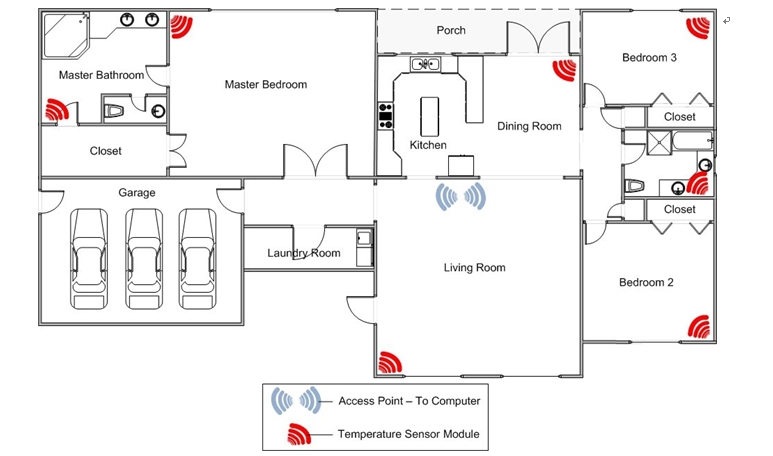

圖2：家庭無線溫度監視網絡。

接近169美元(49美元+6x20美元)的前端成本可以覆蓋三個房間，一間起居室，兩間浴室和一個廚房，從而在家中構成一個功能完整的監視系統。這些無線模塊也是超低功耗的器件，因為每個模塊只要用2節AAA電池，在每秒都有數據傳送的情況下可以持續使用三年。這種低功耗操作可以通過MSP430 MCU的智能低功耗模式實現。這些模塊每隔1秒就會被定時器產生的中斷周期性地從低功耗模式中喚醒，然后采集房間溫度，向接入點發送數據包。在發送完成后，這些模塊又回到低功耗模式，如圖3所示。

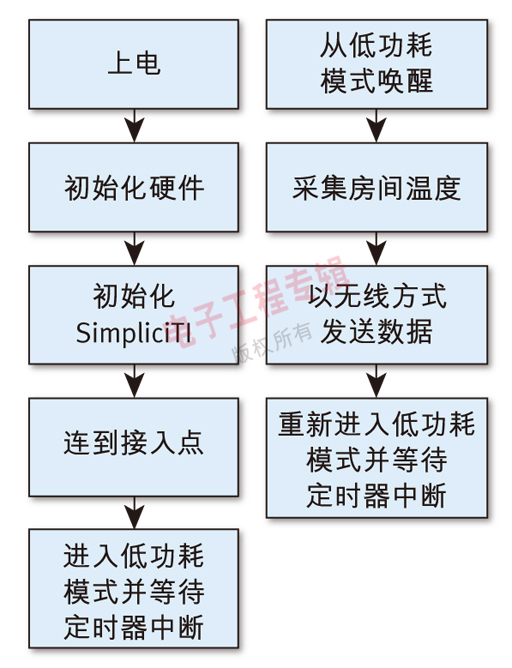

圖3: MSP430 MCU的智能低功耗模式工作流程。

就在數年前，擁有一個智能家庭監視系統還需要付出大量的努力。但現在，通過使用無線技術和eZ430-RF2500工具，昂貴而且?guī)砹鑱y布線的智能監視系統已經成為過去。如今的用戶能夠靈活地創建定制無線解決方案來滿足家庭自動化需要。
