當RF工程師首次計算哪怕是最好的低噪聲高速ADC的噪聲系數時，結果也可能相對高于典型RF增益模塊、低噪聲放大器等器件的噪聲系數。為了正確解讀結果，需要了解ADC在信號鏈中的位置。因此，當處理ADC的噪聲系數時，務必小心謹慎。

　　ADC噪聲系數定義

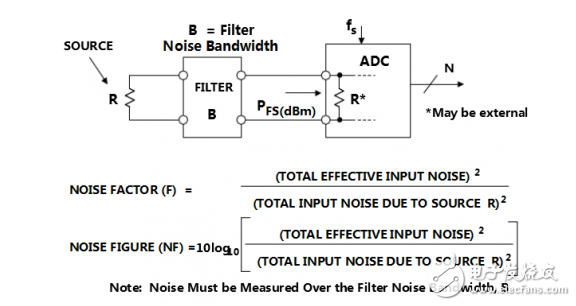

　　圖1顯示了用于定義ADC噪聲系數的基本模型。噪聲因數F指的是ADC的總有效輸入噪聲功率與源電阻單獨引起的噪聲功率之比。由于阻抗匹配，因此可以用電壓噪聲的平方來代替噪聲功率。噪聲系數NF是用dB表示的噪聲因數，NF = 10log10F。

　　圖1：ADC的噪聲系數：小心為妙！

　　該模型假設ADC的輸入來自一個電阻為R的信號源，輸入帶寬以fs/2為限，輸入端有一個噪聲帶寬為fs/2的濾波器。還可以進一步限制輸入信號的帶寬，產生過采樣和處理增益，稍后將討論這種情況。該模型還假設ADC的輸入阻抗等于源電阻。許多ADC具有高輸入阻抗，因此該端接電阻可能位于ADC外部，或者與內部電阻并聯使用，產生值為R的等效端接電阻。

　　ADC噪聲系數推導過程

　　滿量程輸入功率是指峰峰值幅度恰好填滿ADC輸入范圍的正弦波的功率。下式給出的滿量程輸入正弦波具有2VO的峰峰值幅度，對應于ADC的峰峰值輸入范圍：

　　該正弦波的滿量程功率為：

　　ADC噪聲系數推導過程

　　滿量程輸入功率是指峰峰值幅度恰好填滿ADC輸入范圍的正弦波的功率。下式給出的滿量程輸入正弦波具有2VO的峰峰值幅度，對應于ADC的峰峰值輸入范圍：

　　該正弦波的滿量程功率為：

　　通常將此功率表示為dBm（以1 mW為基準）：

　　對 濾波器的噪聲帶寬B需要加以進一步的討論。非理想磚墻濾波器的噪聲帶寬指的是讓相同的噪聲功率通過時，理想磚墻濾波器所需的帶寬。因此，一個濾波器的噪聲 帶寬始終大于其3 dB帶寬，二者之比取決于濾波器截止區的銳度。圖2顯示了最多5極點的巴特沃茲濾波器的噪聲帶寬與3 dB帶寬的關系。注意：對于2極點，噪聲帶寬與3 dB帶寬相差11%；超過2極點后，二者基本相等。

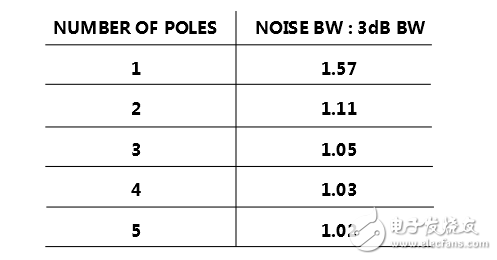

　　圖2：巴特沃茲濾波器的噪聲帶寬與3dB帶寬的關系

　　NF計算的第一步是根據ADC的SNR計算其有效輸入噪聲。ADC數據手冊給出了不同輸入頻率下的SNR，確保使用與目標IF輸入頻率相對應的值。此外還應確 保SNR數值中不包括基波信號的諧波，有些ADC數據手冊可能將SINAD與SNR混為一談。知道SNR后，就可以從下式開始計算等效輸入均方根電壓噪 聲：

　　這是在整個奈奎斯特帶寬（DC至fs/2）測得的總有效輸入均方根噪聲電壓，注意該噪聲包括源電阻的噪聲。下一步是實際計算噪聲系數。在圖3中，注意源電阻引起的輸入電壓噪聲量等于源電阻√（4kTBR）的電壓噪聲除以2，即√（kTBR），這是因為ADC輸入端接電阻形成了一個2:1衰減器。

　　噪聲因數F的表達式可以寫為：

　　將F轉化為dB并簡化便可得到噪聲系數：

　　其中，SNR的單位為dB，B的單位為Hz，T = 300 K，k = 1.38 × 10–23 J/K。

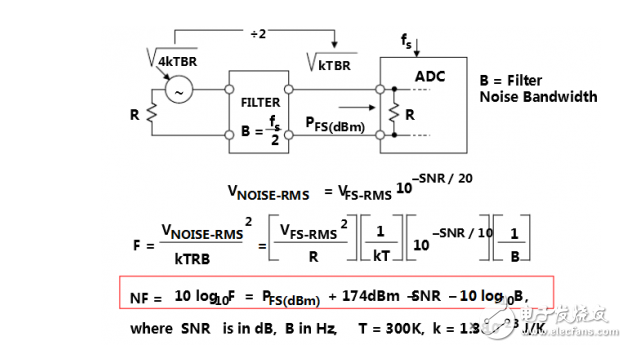

　　圖3：根據SNR、采樣速率和輸入功率求得的ADC噪聲系數

　　過采樣和數字濾波會產生處理增益，從而降低噪聲系數，這已在上文中說明。對于過采 樣，信號帶寬B低于f s /2。圖4給出了校正因數，因而噪聲系數的計算公式變?yōu)椋?/p>

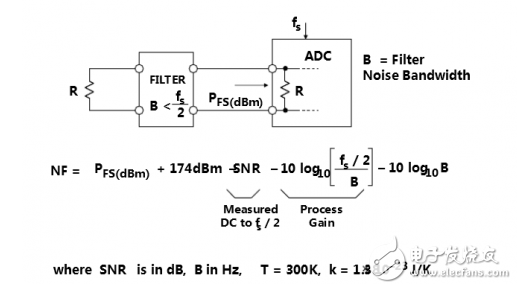

　　圖4：過采樣和處理增益對ADC噪聲系數的影響

　　16位、80/100 MSPS ADC AD9446的計算示例

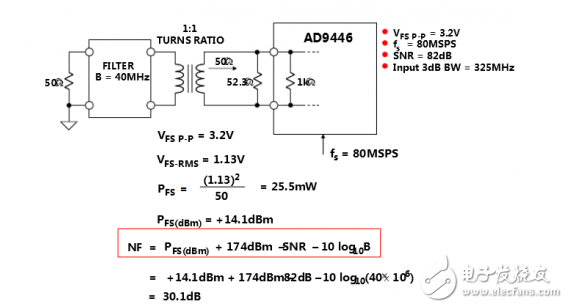

　　圖 5顯示了16位、80/105 MSPS ADC AD9446的NF計算示例。一個52.3 Ω電阻與AD9446的1 kΩ輸入阻抗并聯，使得凈輸入阻抗等于50 Ω。ADC在奈奎斯特條件下工作，82 dB的SNR是利用上式8進行計算的基礎，得到噪聲系數為30.1 dB。

　　圖5：16位80/100 MSPS ADC AD9446 在奈奎斯特條件下工作的噪聲系數計算示例
