1 未來天線技術發展預測

從無線網絡發展趨勢及運營商面臨的各種挑戰來看，天線技術未來的發展必將遵循以下幾個方向。

⑴天線體積小型化

天線小型化是在保證

天線性能基本不變的條件下，減小天線的體積。小型化是一個基礎性技術，是天線永恒的發展方向。

⑵多種制式網絡共天饋應用

未來多種制式共用一面超寬帶天線，不僅天線工作頻段覆蓋多個制式，而且可以根據系統的不同要求實現每一個制式的獨立調節。多制式天線的應用將節省建站成本和天面資源，靈活滿足每種制式的網絡覆蓋要求。

⑶天線功能模式向智能化功能方向發展

未來天線實現智能化的波束賦形、波束指向控制、波束分裂和遠程控制，靈活滿足各種場景的應用需求。通過天線的智能化實現系統間互操作和資源的優化利用，最終實現智能化的運維方式。

⑷天線與射頻模塊連接由分離式向集中式發展

未來集中式的設備代替分離式的設備，光纖代替電纜，天線與主設備實現小型化和一體化并充分結合，實現天面資源的節約和靈活的部署方式，適應網絡扁平化的發展趨勢。

2 新型天線關鍵技術分析

2.1 小型化天線技術

天線小型化有兩種實現方式。第一種是通過優化天線設計方案，實現服務區外電平快速下降、壓低旁瓣和后瓣，降低交叉極化電平，采用低損耗、無表面波寄生輻射、低VSWR的饋電網絡等途徑提高天線輻射效率，從而實現同等增益下天線體積的縮小。這種方式天線的性能指標不變，但是限于技術難度，體積下降程度有限，實現難度比較大而且成本較高。第二種實現方式是通過降低天線的增益來實現體積的減小。這種方式的體積下降明顯，增益每降3 dB體積就會縮小一半，比較容易實現，但是小型化之后增益指標的下降會限制天線的應用范圍。為保證天線小型化后的性能滿足不同場景的應用需求，未來天線小型化技術應在第一種實現方式上發展。

目前移動通信天線通過第一種方式實現一定程度的小型化，業內也有小型化天線的應用案例，但限于各種因素，目前小型化天線的安裝仍需要一定的天面資源，而且性能指標有待提高，工作頻段較窄。如果在網應用，需要多個小型化天線同時工作才能全頻段覆蓋，這就失去了小型化的優勢和意義。

未來運營商應引導產業優勢力量，推動天線后端設備充分一體化，達到利用環境實現美化和隱身要求，實現天面資源的真正節約和靈活的部署方式。在推動天線小型化的同時，實現天線工作頻段的寬帶化，以利于減少天線數量和未來系統升級，充分體現小型化天線的優勢。

2.2 多制式天線技術

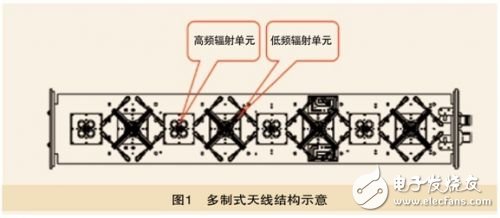

多制式天線就是讓不同通信系統共用一副天線，以便有效地節約安裝空間。多制式天線的實現主要是通過在天線內部合理的放置輻射單元實現天線工作頻段的寬帶化，以及通過信號合路和分路實現不同頻段信號的調節和控制，如圖1所示。
