數字上變頻/下變頻（DUC/DDC）是數字中頻設計的重要組成部分，其功能是將基帶信號經過內插濾波后變到中頻的頻率，或者將中頻的信號經過抽取濾波后降到基帶的頻率上。本文的主要目的就是介紹多天線多載波數字上下變頻的FPGA實現方法，以及Altera提供的一種數字信號處理的工具，DSP BUILDER。

DUC/DDC的實現架構

　　以TD-SCDMA的DUC/DDC為例，基帶頻率1.28MHz, 4天線9載波，60倍上變頻，30倍下變頻的情況下，DUC的架構如圖1所示

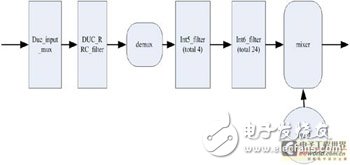

圖1，DUC的架構圖。

　　首先4天線9載波，每個載波分IQ兩路，一共4×9×2=72個通道，這72個通道的數據先由duc_input_mux模塊復合到一路上，輸入到duc_rrc_filter上，做2倍內插以及根升余弦濾波，這是一個121階的濾波器；輸出結果分成4路，分別送到4個int5_filter（61階）模塊中，做5倍內插及補償濾波；這4個濾波器的輸出再被分成24路，送進int6_filter（41階）模塊中，做6倍內插及濾波；其結果進入混頻模塊mixer，與NCO產生的中頻信號混頻后作為最終結果輸出。

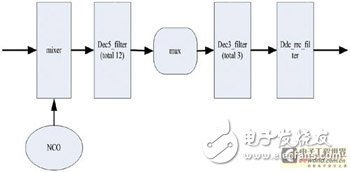

圖2 ，DDC的架構如圖

　　DDC的架構如圖2所示，對DDC而言，入口是4個天線下來的數據，經過混頻器區分到不同頻點上，再由抽取濾波器dec5_filter（41階）做5倍抽取以及濾波；結果復合到3路上，由3個dec3_filter（61階）做3倍抽取濾波；最后由ddc_rrc_filter（121階）做兩倍抽取以及濾波。

　　我們可以看出，對DUC/DDC而言，主要模塊是FIR濾波器、混頻器、以及數控振蕩器NCO，復用解復用邏輯占用的資源非常小。濾波器占用了大部分資源，包括查找表、寄存器、RAM、乘法器。因此優化濾波器設計，以節省資源，用盡量小規模的FPGA實現更多通道的數字上下變頻，成為主要的實現難度。

DSP-BUILDER簡介

　　DSP-BUILDER是Altera Corporation的一種設計工具，可以把它看作MATLAB SIMULINK和FPGA實現軟件QUARTUS II之間的一個橋梁。簡單來說，在SIMULINK環境下，調用DSP-BUILDER提供的庫元件，搭建的這么一個數學模型系統，不僅可以在MATLAB中仿真，還能直接生成一個ALTERA FPGA的工程，綜合布局布線后上硬件驗證。這里有一點是要強調的，只能調用DSP-BUILDER中的庫元件才能生成一個可以綜合實現的工程。

　　1、 DSP-BUILDER8.0以后的版本，提供了一個新的ADVANCED BLOCK的特性，用這個新特性產生的FIR濾波器，較之以往的版本，在資源優化方面有了巨大的改進。

　　2、 自動插入流水。只需要設置好相應參數，如時鐘頻率，目標器件，復用倍數等，它會在使用盡量少的資源并且滿足時序的情況下，自動判斷是否加入PIPELINE。

　　3、 系統層面的設計。它生成的所有模塊，包括FIR濾波器，都有一組系統接口，可以通過不同地址對內部寄存器，如系數等，進行訪問。

　　4、 自動實現資源復用。在時鐘復用關系確定后，它能自動實現資源復用，使設計者從繁瑣的優化工作中解放出來，專注于系統層面的設計。

整個設計的FPGA實現的資源以及功耗

　　這個4天線9載波的設計在Altera Corporation 的3SE80F1152I3上實現，工作頻率為180倍基帶速率時鐘，即230MHz。內核靜態功耗為734.58mW，內核動態功耗為2705.63mW，IO功耗為236.82mW，全部功耗加起來為3677.04mW。

　　3SE80是ALTERA CORPORATION的65nm產品STRATIX III中的一款。這一系列產品在設計過程中考慮了很多功耗優化的因素，因此功耗特性比較好。比如內核電壓，它是0.9V/1.1V可選，上述設計用的是1.1V電壓，如果用0.9V的話，功耗還可以再降低30%。但有一點需要客戶注意，使用0.9V電壓的話，整個設計的時序會降低15%左右。
