聲表面波（SAW）技術是六十年代末期才發展起來的一門新興科學技術領域，它是聲學和電子學相結合的一門邊緣學科。

　　聲表面波技術的發展相當迅猛，其應用領域從最開始的軍用雷達發展到現在幾乎遍及整個無線電通訊，特別是移動通訊技術的高速發展，更進一步地推動了聲表面波技術的發展。

　　聲表面波濾波器（SAWF）是利用壓電陶瓷、鈮酸鋰、石英等壓電石英晶體振蕩器材料的壓電效應和聲表面波傳播的物理特性制成的一種換能式無源帶通濾波器，是一種采用石英晶體、壓電陶瓷等壓電材料，利用其壓電效應和聲表面波傳播的物理特性而制成的濾波專用器件。

　　SAW濾波器廣泛應用于彩色電視機、手機、GPS定位、衛星通訊和有線電視等電器設備。

　　SAW濾波器主要參數及定義

　　封裝：LCCC（無引線陶瓷芯片載體）表面貼裝的形式（體積最小的產品僅為2.5*2mm，重約22mg。）

　　中心頻率： 給定相對插入損耗（比如 –３ｄＢ）電平的兩個截止頻率值的算術平均值。

　　通帶寬度（帶寬）： 給定相對插入損耗電平的兩個截止頻率間的頻率間隔。

　　通帶波紋： 指通帶內規定頻域的最大損耗之間的差值。對于聲表面波濾波器，還給出了一個通帶波紋的概念，定義為平頂通帶內最大的兩個相鄰峰和谷之間的損耗差值。

　　阻帶抑制： 在給定頻帶內器件的最大旁瓣電平。

　　矩形系數： 指兩個規定的損耗值所確定的頻帶寬度之比，未特別指明時，可用４０ｄＢ帶寬與３ｄＢ帶寬之比來量度。

　　群時延波動：在規定通帶范圍內，群延時的最大差值。

　　插入損耗： 在給定端接負載下，插入濾波器前，信號源直接傳給常以分貝表示。通常情況下，濾波器的插入損耗是用通帶中最大輸出電平頻率點的插入損耗值來衡量。早期SAW濾波器的插入損耗較大，一般在15dB以上，這對于要求低功耗的通信設備特別是接收前端是無法接受的。為滿足現代通信系統以及其它用途的要求，人們通過開發高性能的壓電材料和改進IDT設計，使器件的插入損耗降低到3～4dB，最低可達1dB。

　　當壓電基材選定之后，SAW濾波器的工作頻率則由IDT電極條寬度所決定，IDT電極條愈窄，頻率愈高。采用半導體0.35~0.42μm級的精細加工工藝，可制作出2~3GHz的SAW濾波器。

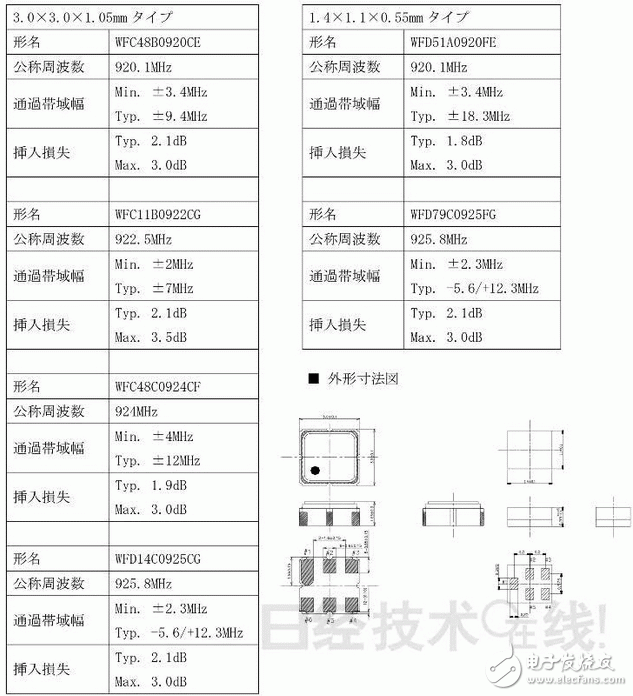

某日系920MHz頻帶的SAW濾波器參數表

　　SAW濾波器的用途

　　抑制干擾信號，起濾波作用

SAW濾波器應用于通信設備

　　SAW濾波器在抑制電子信息設備高次諧波、鏡像信息、發射漏泄信號以及各類寄生雜波千擾等方面起到了良好的作用，可以實現所需任意精度的幅頻特性和相頻特性的濾波，這是其它濾波器所難以實現的。

　　近年來國外已將SAW濾波器片式化，重量約0.2g;另外由于采用了新的晶體材料和最新的精細加工技術，使得SAW器件的使用上限頻率提高到2.5—3GHz，從而更加促進了SAW濾波器在抗EMI領域中獲得廣泛的應用。

　　SAW濾波器以極陡的過渡帶使CATV的鄰頻傳輸?shù)靡詫?shí)現，與隔頻傳輸相比，頻譜利用率提高了一倍。電視接收機如果不采用SAW濾波器，不可能工作的這么穩定可靠。

　　事實上，早期SAW濾波器的主要應用領域既是以電視機為代表的視聽類家電產品，進入80年代之后，由于電子信息特別是通信產業的高速發展，為SAW濾波器提供了一個廣闊的市場空間，致使其產量和需求呈現直線上升的趨勢。目前，世界上SAW濾波器的年產量在6億只以上，其中移動通信用小型RF（RadioFrequency射頻，無線電頻率）SAW濾波器就達到4.3億只。

　　移動通信系統的發射端和接收端必須經過濾波器濾波后才能發揮作用，由于其工作頻段一般在800MHz.2GHz、帶寬為17.30MHz，故要求濾波器具有低插損、高阻帶抑制和高鏡像衰減、承受功率大、低成本、小型化等特點。

　　由于在工作頻段、體積和性能價格比等方面的優勢，SAW濾波器在移動通信系統的應用中獨占鰲頭，這是壓電陶瓷濾波器和單片晶體濾波器所望塵莫及的。在無線尋呼系統中，BP機接收到的RF信號需先濾波后再放大，濾波器的電氣特性直接影響到接收信號的靈敏度和精確度。早期生產的BP機一般采用LC濾波器，由于LC濾波器的調試復雜，選擇性和穩定性又較差，因此現在已逐步被SAW濾波器所取代。

　　隨著Internet的迅猛發展，全球上網的用戶越來越多，但目前通過電話上網的最大缺點是帶寬太窄（幾十千赫），下載速度極慢，而CATV的網絡頻率資源豐富，不少商家因而均在開發基于CATV網的寬帶多媒體數據廣播系統，通過CATV上網可使信息傳輸速度提高幾十倍以上，在這些系統中都要用到高性能的SAW濾波器來解決鄰頻抑制問題?？梢?，SAW濾波器的市場前景十分可觀。
