摘要：CD/DVD ROM目前已成為便攜式電腦的標準設備，OZ168芯片采用AudioDJTM技術，可保證在電腦不開機的情況下欣賞CD音樂，從而將便攜式電腦轉變成隨身攜帶的CD機，這一方案可大大降低電腦電池消耗，最大限度地延長工作時間。文中介紹了OZ168的主要特點、結構功能，給出了其應用電路。

１　引言

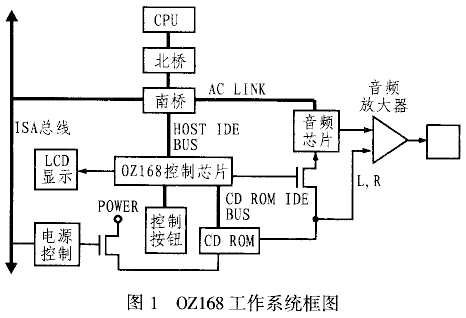

ＯＺ１６８是Ｏ２ ＭＩＣＲＯ公司生產的專用便攜式電腦音頻播放芯片。目前，便攜式電腦幾乎都將ＣＤ／ＤＶＤ ＲＯＭ作為標準配置，正常情況下，在便攜式電腦上播放ＣＤ音樂都需要先將系統開機，用Ｗｉｎｄｏｗ-ｓＴＭＭｅｄｉａ Ｐｌａｙｅｒ或其它媒體播放軟件來播放。為了簡單的功能去開啟系統，而消耗大量的電池電力，這無疑會為正常的移動辦公帶來電池電力不足的壓力。ＡｕｄｊｏＤＪＴＭ技術能使便攜式電腦用戶在隨時欣賞ＣＤ音樂的美妙的同時，無需顧慮電池的容量限制，ＯＺ１６８器件的專用隔電措施可保證只提供ＣＤ／ＤＶＤ ＲＯＭ等少部分系統工作電源而將電腦其它部分關閉，從而大大降低電腦的電池消耗，最大限度地延長電池工作時間。圖１是ＯＺ１６８的工作系統框圖，它的主要功能和特點如下：

    ●具有三種工作模式：ＣＤ播放模式、直接播放模式、直通信道模式；

●具有三種電源管理方案：自動省電工作模式、休眠模式、待機模式；

●支持２位ＣＤ音軌數碼顯示，可用ＬＣＤ顯示ＳＴＯＰ，Ｐｌａｙ?Ｐａｕｓｅ?Ｓｅａｒｃｈ等狀態；

●在ＣＤ播放模式時，可通過ＡＴＡＰＩ協議來控制ＣＤ／ＤＶＤ ＲＯＭ的各種工作狀態；

●支持ＣＤ／ＤＶＤ ＲＯＭ ＤＭＡ功能，從而使數據傳輸?shù)乃俾矢欤?img height=439 hspace=1 src="/article/UploadPic/2006-3/200632413309662.gif" width=393 align=right vspace=1 border=0>

●ＡｕｄｊｏＤＪＴＭ技術可保證系統的最小軟件支持；

●具有ＣＤ高品質音響效果。

２　工作模式

ＯＺ１６８有ＣＤ播放(ＣＤ Ｐｌａｙｅｒ Ｍｏｄｅ)，直接播放(Ｄｉｒｅｃｔ Ｍｏｄｅ)和直通信道(ＰＡＳＳ Ｔｈｒｏｕｇｈ Ｍｏｄ)三種工作模式。而且芯片會根據計算機不同的工作狀態自動進入相應的工作模式。

２．１ ＣＤ播放模式

當系統在ＣＤ播放模式時，整個系統只有ＣＤ ＲＯＭ和音頻放大器兩大部分需要電源，系統其它部分被關閉，此時ＣＤ ＲＯＭ左右聲道音頻信號直接傳送至音頻放大器，從而保證了在不開機狀況下播放ＣＤ。在ＣＤ Ｐｌａｙｅｒ模式下，ＯＺ１６８可通過ＡＴＡＰＩ協議直接控制ＣＤ／ＤＶＤ ＲＯＭ的狀態以及播放ＣＤ Ｔｒａｃｋ的音軌。ＯＺ１６８音樂播放鍵功能如下：

(１)通過Ｐｌａｙｅｒ、Ｐａｕｓｅ、ＮＥＸＴ ＴＰＫ、ＰＲＥＶ ＴＲＫ、ＳＴＯＰ ＥＪ ＥＣＴ等操作，可使用戶選擇自己喜歡的音樂。

(２)通過ＡＴＡＰＩ接口，可在ＣＤ Ｐｌａｙｅｒ工作模式下，直接通過ＡＴＡＰＩ命令控制ＣＤ ＲＯＭ的工作狀態。ＡＴＡＰＩ既能提供表１所列的控制命令，也可自定義一些控制命令。ＡＴＡＰＩ設備?如ＣＤ／ＤＶＤ ＲＯＭ?支持ＯＺ１６８工作中的所有ＡＴＡ專用協議和控制指令。圖２是ＣＤ播放模式的工作狀態圖。

表1 ATAPI指令控制表

２．２ 直接播放模式

直接播放模式時，系統實際已進入開機狀態，此時用戶依然可以用各種功能鍵控制ＣＤ播放。當功能鍵ＰＬＡＹ ＰＡＵＳＥ、ＮＥＸＴ ＴＲＫ、ＰＲＥＶ ＴＲＫ或ＳＴＯＰ＿ＥＥＣＴ被按下時，ＯＺ１６８會發出中斷ＩＮＴ信號，以改變中斷狀態寄存器?０７ｈ?的第８個字節。當ＯＺ１６８有ＩＮＴ信號發出時，ＳＭＢＵＳ Ｈｏｓｔ會讀取功能鍵寄存器?０１ｈ?以確定是哪一個鍵被按下時，此后，命令控制寄存器?０３ｈ?的Ｂｉｔ?ＡＣＫ?字節將被重置，預定的ＡｕｄｉｏＤＪＴＭ驅動程序和ＣＤ ＲＯＭ驅動程序?qū)⒅苯訉Γ茫模模郑?ＲＯＭ發出相應的控制命令以控制ＣＤ／ＤＶＤ ＲＯＭ的動作。當ＯＺ１６８控制命令結束時，ＯＺ１６８將自動清除功能鍵寄存器和ＡＣＫ字節的值。

２．３ 直通信道模式

在ＰＡＳＳ Ｔｈｒｏｕｇｈ工作模式，ＯＺ１６８在ＯＳ和所有系統設備之間被當作透明的部分，即設備和ＯＳ都“看”不到ＯＺ１６８的存在，此時，ＯＺ１６８只傳送系統與ＣＤ ＲＯＭ之間所有下達和反饋的命令，而ＯＺ１６８不對這些指令和數據作任何變動，所有系統ＩＤＥ總線信號直通至ＣＤ ＲＯＭ ＩＤＥ總線。此時，ＯＺ１６８僅被用作系統與ＣＤ ＲＯＭ之間進行數據／命令傳輸?shù)男诺馈＃?內部結構

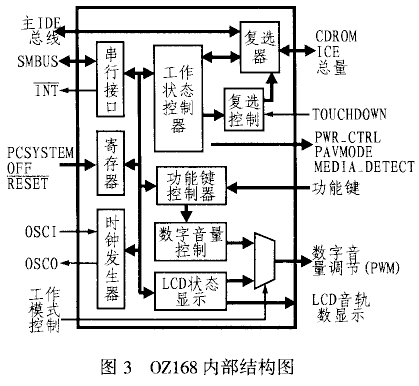

ＯＺ１６８的內部結構圖如圖３所示，下面對其主要組成模塊作一介紹。

３．１ 狀態控制器模塊

ＯＺ１６８的三種工作狀態主要通過狀態控制器來選擇，狀態控制器通過檢測ＰＡＶ ＥＮ、ＰＣ ＳＹＳＴＥ-ＭＯＦＦ()和Ｄｉｒｅｃｔ Ｍｏｄｅ ｒｅｇｉｓｔｅｒ()的輸入信號來確定進入那種工作模式。當ＰＡＶ＿ＥＮ為１且ＰＣ ＳＹＳＴＥ-ＭＯＦＦ為１時?ＯＺ１６８將發出ＰＷＲ ＣＴＲＬ信號以開啟ＣＤ ＲＯＭ和音頻放大器的電源，并配合功能鍵控制器通過ＡＴＡＰＩ協議直接控制ＣＤ ＲＯＭ的工作狀態，此時ＯＺ１６８進入ＣＤ Ｐｌａｙｅｒ模式。狀態控制器模塊的輸入邏輯信號與相關的狀態如表２所列。

表2 狀態控制器與工作模式狀態表

３．２ 功能鍵控制模塊

在ＣＤ Ｐｌａｙｅｒ模式和Ｄｉｒｅｃｔ模式，當有功能鍵信號輸入控制模塊時，功能鍵控制器將重新填寫內部寄存器，并將改動的寄存器信息傳送至狀態控制器模塊。狀態控制器接收并保存這些設置，同時將其轉換成ＡＴＡＰＩ協議控制指令，以直接控制ＣＤ／ＤＶＤ ＲＯＭ做出各種功能選擇。

３．３ ＬＣＤ狀態顯示模塊

ＯＺ１６８采用ＣＯＭ０，ＣＯＭ１及ＬＣＤ?１２……１?信號驅動ＬＣＤ ２位７段數碼管，從而顯示當前音軌數及ＳＴＯＰ、ＰＬＡＹ、ＰＡＵＳＥ和Ｆａｓｔ ｓｅａｒｃｈ等狀態。ＣＯＭ０、ＣＯＭ１為ＬＣＤ面板顯示模塊的第１２組６４Ｈｚ時鐘驅動信號。利用ＬＣＤ?１２……１?１２位顯示數據信號，并配合ＣＯＭ０、ＣＯＭ１時鐘信號可驅動３位７段數碼管。圖４所示是ＣＯＭ０、ＣＯＭ１的時鐘驅動信號波形。

４ 設計實例

ＯＺ１６８電壓范圍為－０．３Ｖ ～＋６．０Ｖ，其輸入電壓應在－０．３～＋０．３Ｖ之間，正常工作溫度范圍為０～７０℃。圖５是ＯＺ１６８的一個應用實例，它的功能鍵輸入信號ＰＲＥＶ ＴＲＫ、ＮＥＸＴ ＴＲＫ、ＰＬＡＹ ＰＡＵＳＥ、ＳＴＯＰ ＥＪＥＣＴ等需接１００ｐＦ的濾波電容，以防止由噪聲干擾引起的誤動作，ＰＷＲ ＣＴＬ信號接４７ｋΩ下拉電阻可保證在ＲＥＳＥＴ上升沿時ＰＷＲ ＣＴＬ為０，從而開啟電源管理控制，ＰＡＶＭＯＤＥ／ＩＤＳＥＬ引腳也應接下拉４．７ｋΩ電阻，選擇ＳＭ ＢＵＳ ａｄｄｒｅｓｓ ＩＤ為３４ｈ可以保證ＯＺ１６８的輸入電源穩定，Ｖｃｃ端需接１個１０μＦ的鉭電容和１個０．１μＦ陶瓷電容做電源耦合電路。

圖5

５　結束語

本文設計的ＯＺ１６８音頻播放電路可作為參考設計電路使用，設計中未使用ＧＰＩＯ[１∶０]／ＶＯＬ＿ＵＰ／ＶＯＬ＿ＵＰ信號外接數字電位器的方式來實現數字音量調節功能，由于采用了高級電源管理技術，ＯＺ１６８的電量消耗很低，其高兼容性的ＡＴＡＰＩ接口規范可應用于各種品牌的ＣＤ／ＤＶＤ ＲＯＭ?而對于ＯＥＭ廠商來說，也可以根據不同需求更改ＣＤ／ＤＶＤ ＲＯＭ配置，但并不影響ＰＣ兼容性，從而為系統配置帶來了極大方便。同時也為用戶提供了更大的升級空間。
