??如圖所示為音頻AGC放大電路，這種放大器動態范圍大于50dB，輸出波形的失真非常小，并具有啟動快、緩慢衰減等優點。電路輸入40～20mV和輸出0～1.2V可調電平，單電源供電，耗電電流小于1mA(5V電壓)。VT2、VT4為P溝道JEFT，它與R2、R3、R4(R10、R11、R12)構成等效電阻分壓器，接入輸入回路。當輸入電平低于40mV(峰一峰值)時，輸入均等地在R2和R3、R4之間分配，A1的輸出幅度不足以大到使正峰值檢測器VT2導通。將結型場效應管的柵極拉到+5V，使其溝道夾斷并從漏極到源極產生一個非常高的電阻。在輸入電壓峰一峰值高于40mV時，VTl在A1輸出的正峰值導通，降低了結型場效應管柵極到源極的電壓。溝道電阻用來減少并衰減輸入信號，以保持Al輸出電壓峰一峰值在1.2V左右。

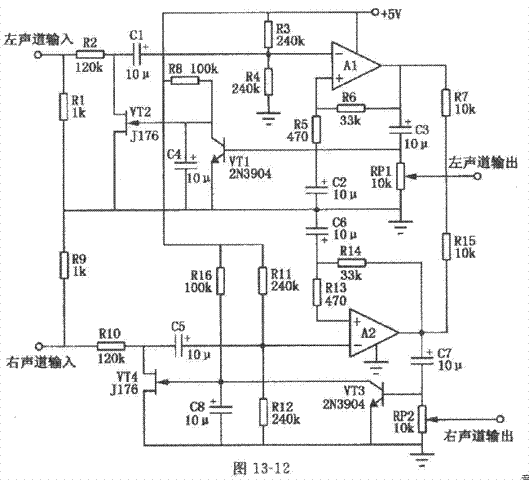

音頻AGC放大電路原理圖
