二. 電路原理

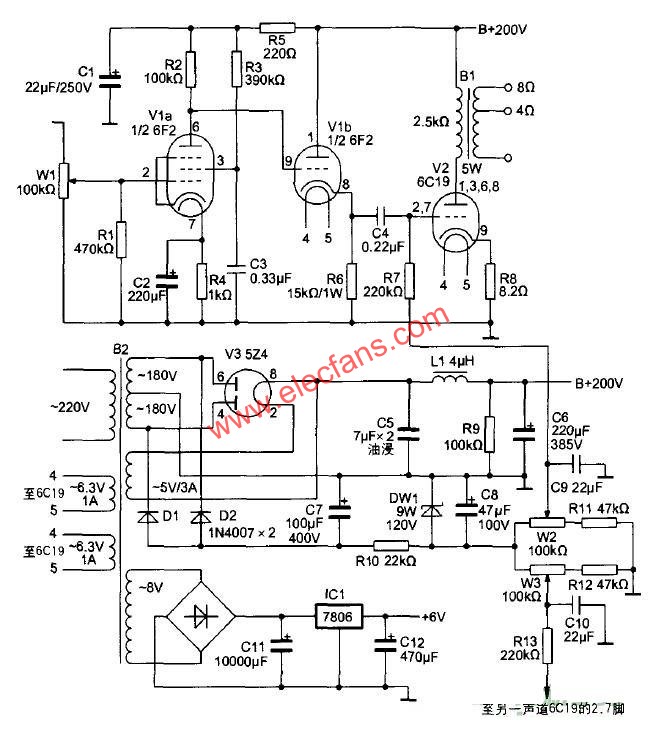

筆者根據6C19的特性設計制作了一臺小功率單端后級。整機電原理圖如圖2所示。

圖2 整機電原理圖

要膽工作良好，其工作點與負載阻抗的選取十分重要。6C19的內阻為300Ω，輸出變壓器的阻抗取1～1.5kQ比較合適。正好在網上見有人賣5W/2.5kΩ的單端輸出變壓器，功率合適了，而阻抗則略顯偏大，不過阻抗大一點有助于低頻的表現，于是買了一對。實際使用后，效果不錯。綜合6C19的特性與推薦的工作狀態，最后其工作點是屏壓200V,陽極靜態電流45mA。為了改善6C19的動態表現和低頻控制力，這里沒有用常見的自給偏置，而是采用了固定偏置，由D1、D2整流，C7濾波后輸出一個約250V的負壓，經R10、DW1穩壓，W2、R11分壓后，提供6C19所需的柵壓。另外，6C19采用了固定偏置后，可提高電源的利用率。由于6C19的負壓高達約-60V，也就是說，如把輸入靈敏度設為1V的話，推動級要有不低于60倍的增益才能使6C19達到滿功率輸出，因此對推動級的要求較高。常規的做法有以下幾種：

(1)采用中μ管或低μ管作兩級放大；

(2)采用高μ作一級放大，通常用共陰和SRPP接法，常用管有6N9和12AX7；

(3)用高放大系數的五極管作一級放大；

(4)用中μ管加推動牛(利用其升壓放大作用)作一級直推。

依筆者之見，如果用一級放大可以滿足需要，那就不會用兩級，因為如此一來，又會帶來相移增加、信噪比劣化、電路趨向復雜等諸多問題。最后，目光鎖在了6F2這只復合管上。6F2內含一只高放大系數的五極管和一只三極管，引腳排列如圖3所示。

圖3 6F2的引腳排列

信號由其內部的五極管放大后經三極管緩沖后，經過 耦合電容C推動6C19。由于五極管的輸出內阻較高，直接去推6C19失真會較大，高頻特性較差，動態與低頻控制力也受到影響，所以加入一級由6F2內部三極管組成的緩沖級即可。

電源部分采用了直熱式整流膽5Z4作整流，CLC組成π形濾波電路。兩聲道的6F2燈絲共用一組電源，由三端穩壓器LM7806供給。

三.元件選取

6C19用常見的北京產膽管即可，當然能夠找到前蘇聯或歐洲產的就更好。由于6C19價格低廉，備料時多準備幾只，盡量找兩只配對的，有助聲音的提升。6F2較容易找得到的是上海牌，其歐洲型號為ECF82，美國型號是6U8，如能找到的話，可比較一下各自的聲音特點，隨個人喜好選用。

電源變壓器B2功率有150W就足夠了。由于電壓繞組較多，如鐵心窗口容納不下，可另加一只獨立的燈絲變壓器。

耦合電容C4對整機音色影響較大。用一些貴價電容，如Jensen M-cap等電容，效果當然不錯，但售價也太昂貴，且與本機身價不對應。而筆者制作時，選用了一只0.15uF/400V的CJ10型金屬化紙介電容與一只0.1 uF/250V的Wima電容并聯。金屬化紙介電容厚暖的中頻、Wima電容清麗的高頻，兩者音色相互交融，取長補短。同時，這兩種電容價低廉。油浸電容能增加膽機的韻味和音樂性，這已成了發燒友的共識，但它又會影響膽機的動態表現，而且油浸電容體積較大，固定比較困難，因此油浸電容在膽機中不宜多用，姑且把它當成味精，用來調味就可以了，所以電源部分用了2只容量為7 uF的油浸電容。

控制音量的電位器選用常見的ALPS電位器。電源開關本來看中Noble的旋轉式，特點是手感好、可靠性高，無奈價格太高。后來無意中發現一種阻值500Ω的帶開關的日產電位器，可用來改裝成旋轉式電源開關，經實際使用發現，其手感與可靠性與Noble不相伯仲，價格僅為1元/只，性價比極高。

四.制作調試

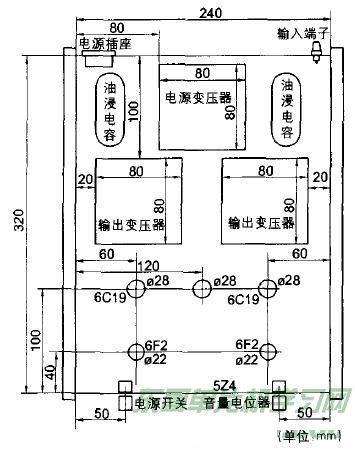

我們制作一臺膽機，不但要求其音質優美，外觀也不能忽視，因為一件音響器材，其功能不僅是供我們欣賞音樂，而且還應該是一件家居裝飾的藝術品，在視覺上要求美觀、大方，給人一種賞心悅目的感覺。為此，在制作這臺膽機時，筆者采用了對稱式的設計，其底板加工如圖4所示。

圖4 底板加工圖

機殼采用了厚度為0.5mm的不銹鋼板壓制而成。尺寸為面寬240mm、深度320mm、高度50mm，兩邊夾實木板，尺寸是340mm×60mm，厚度15mm。整機完成后的外觀照片如圖5所示，供制作時參考。

整機只設置了一路信號輸入，因此面板旋鈕比較簡潔，總共才2只旋鈕。一只控制音量，一只控制電源開關。

整機所有元件焊接完畢，檢查無誤后，就可以開始調試了。本機調試很簡單，只需調節W2、W3，使兩只6C19的陰極電阻R8兩端電壓為0.37V就可以開始試音了。

五.連機試聽

本機雖只有幾百元的投入，但其聲音的表現是出人意料的。表現人聲時，特別清晰，真實自然，對歌者的情感表達得淋漓盡致，入木三分。重播弦樂，如二胡、古箏時，那甜潤柔韌的音色，充沛悠長的殘響和空氣感，使人如癡如醉，欲罷不能。當然，本機的輸出功率僅2W，人聲和弦樂是它的拿手好戲，如讓它重播大動態的交響樂和鼓樂，就顯得勉為其難了。
