簡單收音機里應用的電阻和電容器，除少部分外，大部分的數值并不要求很準確。有許多電阻和電容器都是根據試驗而定，或是根據自己有什么樣器材來設計選用的。況且元件產品本身也有誤差，甚至誤差大到20％?？墒浅鯇W(xué)裝制收音機的愛好者卻不了解這一點，在仿制別人所設計的線路時，不善于利用自己已有的數值近似的元件去代用，卻另行購買數值和別人所介紹的一模一樣的零件，這是不必要的，也未必就能得到最好的效果。

　　本文對簡單收音機常用的各種電阻和電容器的功用、數值允許變動范圍和品種選用的原則作一些介紹，供大家參考。

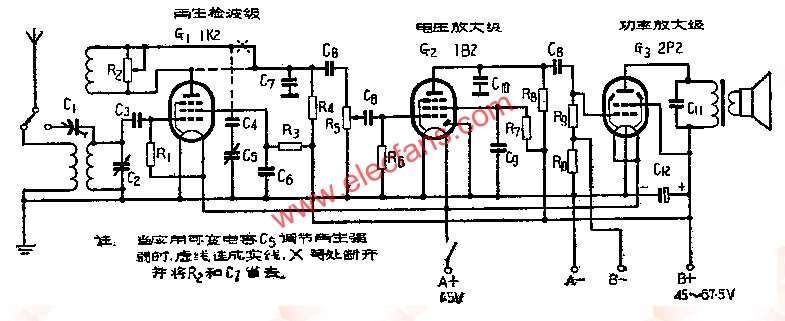

　　附圖是一張直流三燈再生式收音機的綜合線路圖。所謂綜合是將各種常用電路均綜合畫在一起。但是實際上不是每一部收音機都有這么多的級數和零件。愛好者可以根據自己設計或選用的線路和此圖對照，進行選擇。

電容器的選用

C1——天線交連電容器

　　因?yàn)樗歉哳l的通路，所以應選用云母介質或陶瓷介質的電容器，質量高的不漏電的紙介電容器也可用；又因?yàn)樗臄?shù)值需要根據天線長短來確定，所以常用微調瓷介電容器，常用值為25～1000微微法（PF）。這個電容器數值小能改善收音機的選擇性，數值大能提高靈敏度。如天線長就用得小一點，天線短就用得大一些。

C2——調諧可變電容器，或叫單連可變電容器

　　我國商品大都為360微微法（也就是0.00036微法）；也有495微微法的一種。后者覆蓋波段較寬，但體積大得多；近年來的一種新產品則為460微微法。袖珍收音機要求元件體積小，可選用固體介質的；但空氣介質的性能較好。

C3——檢波級柵路檢波電容器

　　它也是高頻的通路，它的質量?jī)?yōu)劣直接影響收音機的性能頗大，所以要選用優質電容器，如云母介質或陶瓷介質的；紙介質的也勉強可用，但要不漏電。接收中波廣播電臺時通用值為250微微法，但選在100～300微微法之間，收音機的性能變化并不顯著。

C4——再生串聯電容器

　　它的功用是防止再生可變電容器碰片或碰地將高壓短路。常用值為0.01微法（μF），用紙介的就可以了，要求電容量并不嚴格，大些小些都可以，但最小不要小于100微微法。

C5——再生可變電容器，售品常用值為100微微法

　　用360微微法可變電容器來代替也可以，但此時C4要用得小一點，如用200～500微微法。這樣可以減小C5全部旋入后的實效電容量，使控制容易些。

C6——檢波級簾柵旁路電容器

　　常用0.05微法紙介固定電容器，選在0.01～0.5微法范圍內機器均能正常工作，但在可能范圍內選用偏大者較好。

C7——檢波級屏極負載旁路電容器

　　要求不高，紙介的就行，電容數值可在100～1000微微法范圍內選用。這個電容器只是在采用電位器并聯在再生線圈上控制再生、而又有低放級的時候才需要，值大再生強，值小再生弱。

C8——各級間的耦合電容器，或叫交連電容器

　　圖中有幾處有這種電容器，選用原則相同。常用0.01微法紙質電容器，只要不漏電。容量選在0.006～0.1微法范圍內均能正常工作。袖珍收音機可采用較小值，體積可小些。它的電容量小時音量會略小，尤其對低音削弱較明顯，但如采用耳機，就無所謂低音不豐富的問題。如果下一級柵漏電阻用得較大，那么C8就不能用得太大了。

C9——電壓放大級簾柵旁路電容器。選用原則同C6一樣。

C10——電壓放大級屏極旁路電容器。電容量范圍常為100～1000微微法；紙介的即可。

C11——音調電容器

　　它將功率放大級輸出的高音頻旁路掉一部分，不傳到揚聲器去，從而使聲音聽起來不致太刺耳，比較圓潤。常用0.002微法的紙介電容器，可在0.001～0.006微法之間選用，也有用到0.1微法的。容量大時低音豐富一些，但太大則聲音過于沉悶而不好聽。

C12——濾波電容器

　　常用8～30微法電解質電容器。它的作用是當電池用舊了時，防止因電池內阻增大引起前后級交連而產生自激，出現嘯叫等毛病。

電阻的選用

　　選用電阻時，如條件許可就多用一些碳膜電阻，這種電阻質量較好，體積小，阻值準確，工作穩定，工作時雜音較小。但另一種碳棒電阻（或叫碳質電阻或合成電阻）售價便宜一些，常為廣大愛好者所采用。直流收音機的電流較小，所以電阻的承受功率不大，除了R10的功率要用大一點外，一般的用1/4～1/2瓦已經足夠。

R1——檢波級柵漏電阻

　　常用2兆歐左右，可在1～5兆歐（ΜΩ）間變化。有少數線路用到10兆歐。此電阻阻值常按收音機所用乙電供電電壓而定。電壓高者用值就可小一些。這樣再生會穩定些；如果電壓低就用大些，這樣靈敏度會有所提高。一般都是在裝好機在收聽時根據收聽效果逐個更換而定。

R2——調節再生用的電位器

　　最好用10千歐（ΚΩ）的，調節比較細致，也可以用50千歐的，但調節就顯得粗一些。如果用100千歐以上的，就要采用并聯上電阻的方法來改善，否則就很難調節。

R3——檢波級簾柵降壓電阻

　　當R4用250千歐左右時，R3常用1兆歐～2兆歐；當R4用50千歐左右或用電感線圈代替時，則常用20千歐～50千歐。這個電阻的大小會影響再生強弱，用得小，簾柵電壓增高，電子管增益提高，再生就強些。有些電路采用電位器代替此電阻控制再生，其效果很好。常用50千歐、100千歐或500千歐的電位器，其數植根據原來的簾柵電阻所需大小而定。為了安全起見，最好在乙+到此電位器之間再串聯一只30千歐～100千歐的電阻。

R4——檢波級屏極負載電阻

　　它的阻值按乙電供電電壓而定。當乙電用在45～67.5伏時，常用值在100千歐～300千歐。當乙+用在15～22.5伏時，常用值在20千歐～50千歐。本來用得大些，輸出聲音較大些。但若乙電電壓不高，用得過大后可能再生感到不足；反之則再生會強些，但輸出音頻電壓較小。選用原則是保證再生足夠的情況下用大一些較好，可在試機時決定。

R5——音量控制電位器

　　常用500千歐、470千歐和560千歐，也有用1兆歐的。

R6——電壓放大級柵漏電阻

　　常用值為500千歐～1兆歐。有些機器采用大柵漏偏壓，R6就要大到5兆歐～10兆歐。用小了，輸出音量會小，一般用大點較好，但要考慮電子管類型，并且要和交連電容器一并考慮，R6用得很大時，C8就應小一些。

R7——電壓放大級簾柵電阻。常用值為1～2兆歐。

R8——電壓放大級屏極負載電阻

　　常用值為100～300千歐。它的數值也是根據乙電供電電壓的高低來決定的。不過這一級沒有再生強弱的問題，所以一般總用得比檢波級為大。

R9——功率放大級的柵漏電阻

　　常用值為500千歐～2兆歐。當R9用得較大時，C8也應小一些。

R10——功率放大級柵負壓電阻

　　它的數值會影響功放管的放大性能和信號保真度。因?yàn)檫@個柵負壓是利用流經乙-的各管直流電流形成的。為了保持一定的偏壓，R10將隨收音機所用電子管的多少而定。當只有1～2管時，R10通常用700～800歐；當有3～4管時，用400～500歐；當有5～6管時為200～400歐。這個電阻兼有保護電子管燈絲的作用。如果是低乙電收音機就不必要有這個電阻了。(周兆早)
