　LM1875T是美國國家半導體公司九十年代初推出的一款音頻功放電集成電路，采用TO-220封裝，外圍元件少，但是性能優異，具有頻率響應寬和速度快等特點,從九十年代初一直到現在還被廣大音響愛好者推薦。最可貴的是其價格已從當初的十幾元降至現在的八九元，最適合于不想花太多的錢又想過過發燒隱的愛好者業余制作。該IC最的優點是在小功率輸出時的音質能直逼中高檔音響的聽音效果，

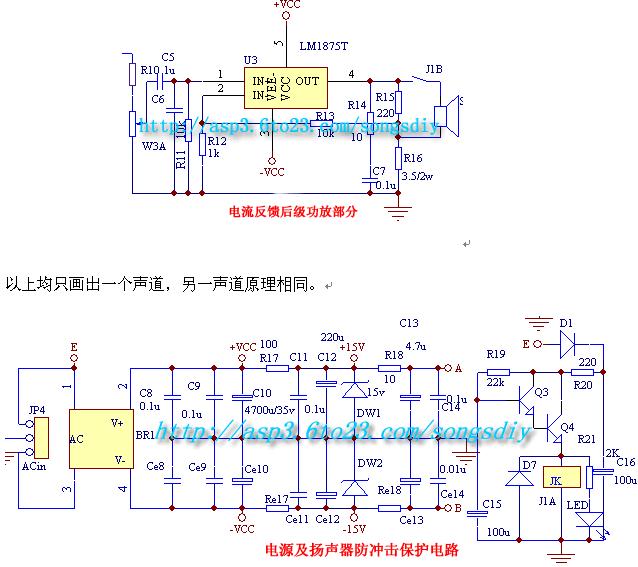

在標準工作電壓下能獲得30Ｗ的平均功率，這在一般家用情況下已經足夠，筆者曾用NE5532前級音調電路推動該集成功放，正如各類電子報刊評價那樣獲得極佳的效果，遺憾的是這樣性格高的集成電路卻很少見于市售的功放和多媒體有源音箱中，雖然其外表是如何的賞心悅目和精致漂亮，但是打開外殼，卻很難發現它的芳影，而是生產廠家為了節省那幾元錢的成本，大都采用諸如2030或其它名不見經傳的廉價電路，由于和TDA2030的封裝完全一樣，可以直接的代替它，可以獲得立竿見影的效果，但是必須是正品。以下是應用電原理圖，只畫出一個聲道，

    另外該電路還采用電流負反饋電路，該電路也是近年來報刊推薦較多的電路，電壓負反饋電路相比，其增益隨著未級輸出電流的增大而增大，這樣能使低頻重放力度增強，需要指出的是，采用該電路時，電源的功率儲備要有余量，建議用100W的環變。否則不但達不到預期效果，反而使失真加大，如果你的電源變壓器功率不大，建議你用傳統的電壓負反饋方式。

　　下面是采用兩個ＬＭ１８７５Ｔ和兩個ＳＩＧ公司的ＮＥ５５３２（大S）做前級音調的前后級功放板圖片。一個運放擔任負反饋音調，另一個為線性放大，PCB設計時為前后級接地分開走線，一點接地，以更好的發揮集成電路的優良性能，其中包括電源整流，連線接座，只要接入變壓器電源線，即可通電工作。

PCB圖如下：

元件的選取和試聽：

　　也許你一眼就可以看出，上面的功放板的電容部分為德國紅WIMA電容，NE5532為正宗的SIG產，電源濾波電解為NICHICOM的25V/4700UF，容量上對LM1875已經足夠，耐壓上還有所注意，由于本人用雙12伏AC供電，整流濾波后的的電壓為雙18V左右，這樣用25V的耐壓已經足夠了，如果供電變壓器的電壓超過12V，建議用35V/4700UF，電阻用金屬膜，關于電容，這里提一下，有音頻通道中有時是必不可少的但是對音質的影響也是很大的一個元器件，所以現在也就有很多的進口發燒電容如ELNA等可以用到電路中，在本電路中的C6、C7、C10的選取尤其重要，在這里我有個自已的觀點，用最好的發燒電容，都有存在介質損耗和相位失真，只是程度的大小而已，那么我能去掉它就去掉，那么一切問題都不存在了，豈不是更好，還省去了銀子，說做就做，干脆就把C6、C7都去掉了（C10必不可少不能省本電路為WIMA 1UF的），結果聽音的效果大為改觀。高低頻更加自然溫和，聲音中的細節增加不少。這樣的情況下,燒友可以看去,本功放電路中的音頻通道的電容只有C10一個了,可以說是純粹的直流放大電路了.那么測一下U2的輸出端直流電壓為0.9V左右,沒有關系,查一下NE5532的資料,這個值遠小于它的的最大輸出電壓.關于LM1875和NE5532的聽音評價在以前的報刊雜志上已有很多，不再多說了。
