自從筆者設計的電子管膽味校聲電路推出以來，受到了很多DIY發燒友的青睞，用上該電路的發燒友都說音響的音質改善明顯。

現時發燒友都擁有了數碼唱機（CD、VCD、DVD）和功放機，聽得時間長就會覺得心煩，其實這是數碼聲在作怪??！那么我們就要消除它??！還給我們悅耳的音樂！做法很簡單：在數碼唱機與功放機之間加入電子管膽味較聲電路，也可以在唱機內加入（在音頻解碼后的模擬信號接進電子管膽味較聲電路作為I/V電路，然后接回輸出端，很容易找到的，就是跟唱機輸出端相連的那個雙運放，那個雙運放可以取消也可以保留、如果保留的話電子管膽味較聲電路的信號輸入取自那個雙運放的前面，這樣一來就可以有兩種輸出選擇了）。在國內有幾家高級CD機生產廠家就是采用這一種做法，當然身價也不便宜，從兩千幾到萬余元。

電子管的魅力：電子管放大器與數碼音源（如CD、VCD、DVD等）搭配，用膽味沖淡或消除數碼聲，使聲音變得溫暖，并富于音樂感和空氣感，從而獲得甜美柔和的音樂味（即膽味）。如用一般的晶體管放大器去放音就會覺得刺耳不耐聽，這是因?yàn)橛袛?shù)碼聲，即所謂的晶體管聲（石味）。

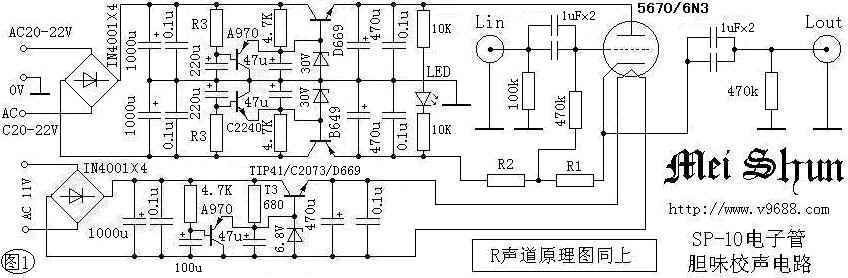

  電子管膽味較聲的電路選擇了單管陰極輸出電路（見圖）：該線路來源于一代銘器、久負盛名的馬蘭士7和麥景圖C-22前級的輸出級。陰極輸出電路具有輸出阻抗低、頻響寬、失真低的特點，且音美、質感好、音樂感好，而且噪音低。

筆者最近對電子管膽味校聲電路作了重新的改進設計，令其性能更卓越！改進設計如下：

①、首先對線路板及元件排列進行了重新部置，把元件排列得整整齊齊，橫豎直線、左右對稱，這樣的一塊產品給人的感覺是美觀、精致、一看就惹人喜歡！

②、對元件的間距排列更講究，線路板的面積由原來的9╳20cm 縮小為8.5╳15.5cm,加上精致的元件排列，更顯得該產品的小巧玲瓏，更方便DIY發燒友進行摩機升級，讓原來有限空間的功放輕易的裝下嬌小的她！如果功放裝不下她，自己動手做一只外殼也不難。

③、對耦合電容進行了改換，把原來用4只2uF的RIFA電容改為8只1uF的紅色WIMA MKP電容進行并聯使用，這樣做可以令高頻信號更易經過耦合電容，使的聲音更清晰。

④、對延時軟啟動系統進行了改進，正負電源的延時由原來的統一用A970改為：正電源延時用A970（用A733也可），負電源延時用C2240（用C945也可）。改進后的原理圖見下圖。

⑤、電子管燈絲直流穩壓電路的散熱器底部的線路板加鉆了一批通風孔，讓穩壓電路工作時散熱器更正常，保證了穩壓電路的穩定性。

元件選擇：①電子管采用6N3或5670，筆者覺得5670聽感略勝一籌，但5670較難買到，而6N3也有很多價格、有新也有舊（新的是指七、八十年代生產的而且沒用過的，舊的是指從以前電子管收音機上拆下的二手貨）：舊的十來元到二十來元，新的40元左右。5670沒有新的，筆者購買的是美國產的二手的；②線路板筆者采用鍍銀的、而且印藍色油高檔化，把元件排列得整整齊齊，橫豎直線、左右對稱；③T3的散熱器要大，散熱器底部的線路板加鉆了一批通風孔，以利于散熱；④電解電容用日本ELNA補品電容；⑤0.1u的采用飛利蒲藍色的MKP電容；⑥電阻用美國DALE的1/2W的；R1、R2阻值的選取最關鍵（選得好膽味最佳，版面所限在此不詳細的描述，如要進一步的了解訪問以下網址：http://www.v9688.com）；⑦左右聲道的輸入輸出耦合電容共8個，這8個電容的選擇很重要，不同的品牌有不同的音色，筆者用紅色的WIMA  MKP電容。

試聽過程：音源采用聲雅S3型HDCD機，并使用了電源濾波器，前級用ME-128甲類前級，后級用ME-308純直流電流負反饋功放，音箱是用惠威喇叭自制的書架箱。播放雨果CD《禧樂》，經過聆聽對比發覺層次感清晰分明、空間感豐富、高頻細膩、中頻甜美、低頻自然。筆者經過了幾次同樣的試音，證實了這樣的結論：經過電子管膽味較聲電路的聲音會獲得清晰分明的層次感、豐富的空間感、細膩的高頻、自然的低頻、甜美的中頻！

把電子管膽味較聲電路裝在音源和前級之間即可獲得迷人的膽味，立竿見影：令低頻力度，音樂細節及聲場的定位都有明顯的升級作用。解決晶體管功放生硬的缺點;能濾除音源殘留的數碼信號，令音樂信號更純凈，電子管的大動態和軟失真的特性可以令音色更柔美！ 投資少快速的升級方法令您驚喜萬分！使用時接一只30-50W的變壓器即可，可以安裝在CD機/VCD機里，也可以安裝在功放機里，如果你的工藝水平高也可以做一個精美的外殼給它??！

造價僅百余元（當然如果用幾十元一個的SOLEN大S電容和五、六元錢一只電阻的話就要兩三百塊了），即可獲得迷人的膽味，確實是投資少快速的升級方法。為此筆者特寫成文章，以供DIY發燒友的校仿制作，但謝絕無償?shù)纳虡I(yè)仿造。本文的電子管膽味較聲電路筆者命名為SP-10電子管膽味較聲電路。
