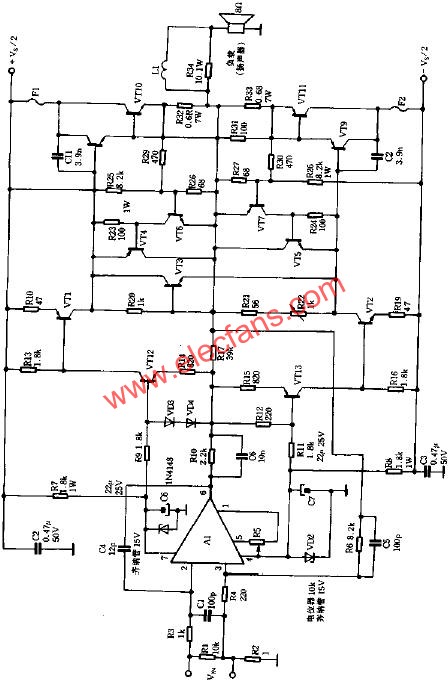

本電路如圖所示，是用A1(CA3100)集成電路做輸入級，而功放級則是用分離晶體管，實際上是具有公共反饋環的兩個級聯的放大模塊。分列放大模塊則由R17、R10和C8構成自身局部反饋。分列部分的輸入級是一共基極VT12、VT13（Q12、Q13）電路，此級用做電壓轉換器并工作在A類，下一級VT1、VT2（Q1、Q2）也工作在A類，而其主要功能為電壓放大。
具有直流耦合的晶體管音頻放大電路圖
