為揚聲器驅動器找到合適的系統位置

　　對在28nm工藝整合進音頻編解碼器提出特殊挑戰的輸出驅動器是揚聲器驅動器。通常情況下，采用3.3V電源供電的揚聲器驅動器可提供高達500mW功率。為了獲得上好的音頻性能，揚聲器的驅動功率不應低于250mW。然而，因只有1.8V可用來驅動揚聲器驅動器的邏輯門，所以必須顯著增加輸出器件的體積以支持大電流需求，從而導致往往不可接受的硅片面積成本的增加。

　　結果是，在28nm SoC內集成進揚聲器驅動器在技術上并不總是可行或?qū)嶋H的，這使得設計師有必要考慮系統級選項。圖6顯示了在移動多媒體系統內實現揚聲器驅動器的四種常見選擇。第一種，是將驅動器完全集成到SoC內（圖6a）。第二種，是將整個音頻編解碼器功能由一個專用音頻IC來實現，并使用I2S數字接口連接專用音頻IC和SoC（圖6b）。

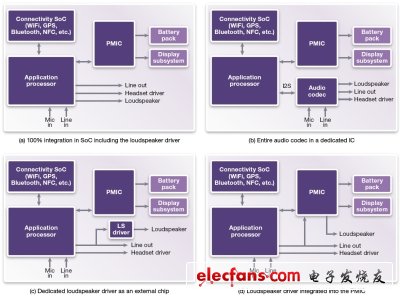

　　圖6： 移動多媒體系統內的揚聲器驅動器實施選項。

　　第三種，是將除揚聲器驅動器外的所有音頻功能都集成到SoC內，并使用一款低成本、專用的揚聲器驅動器（圖6c）。第四種選擇，是將揚聲器驅動器整合進電源管理IC（PMIC）（圖6d）。因?yàn)镻MIC業已支持高電壓和大電流，它成為高功率電路合乎邏輯的一個所在。此外，表2列出了每個選擇的優缺點。

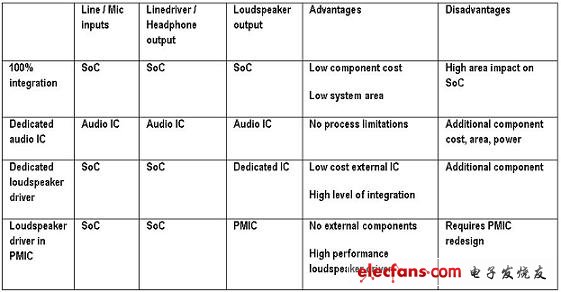

　　表2：在移動多媒體系統內實現揚聲器驅動器的優缺點。

　　總之，基于揚聲器驅動器的大功率和大電流要求，它是在1.8V電壓下、以一種有面積效率的方式最難整合的輸出驅動器。為了支持揚聲器驅動器，SoC設計師必須決定是否將該功能集成到系統內的另一個模塊（如電源管理IC），或采用外部揚聲器驅動器對其進行支持。

　　將模擬功能轉移到數字域

　　在智能手機或平板電腦中，在音頻編解碼器上可能存在三個數字宿主。一個是基帶處理器，它處理語音信號并送至蜂窩射頻用來發送和接收。第二個是應用處理器，它處理智能手機存儲器上的媒體文件。第三個是藍牙射頻，它無線連接立體聲耳機。

　　每個音頻信號都工作在不同的時鐘域。第一個，工作在通常是13MHz的射頻時鐘。第二個，可能工作在480MHz的USB時鐘。第三個，可能工作在16MHz，即藍牙芯片的典型工作頻率。這樣一個系統內的音頻編解碼器不僅橋接了數字域和模擬域，它同時還橋接了數字生態系統中的不同時鐘域。

　　典型的音頻編解碼器將若干模擬信號源連接在一起并輸出到一個單一的數字宿主（digital host）。然而，在當今有眾多數字宿主的系統中，每個數字宿主都有其自己的時鐘域且往往互相并不同步。因此，將大多信號控制（音量、混合和交換）移到數字域，使ADC和DAC盡可能地接近模擬終端就很有好處（圖7）。

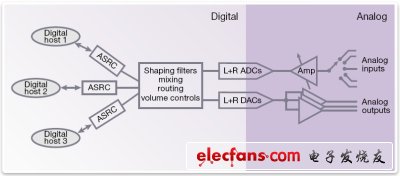

　　圖7：借助多個數字音頻宿主的基于數字化的音頻處理。

　　借助將更多的信號處理從模擬域轉到數字域，音頻編解碼器可以增加遵循摩爾定律的數字電路的百分比并減少不那么隨工藝的縮小而減小的電路比例。這將導致一種新的以數字為中心的架構，其中，所有的信號處理在數字模塊實施；而其外圍是模擬電路，不僅包含數據轉換器，還包含異步采樣率轉換器（ASRC）以匹配輸入時鐘域。

　　本文小結

　　隨著移動多媒體SoC縮小到28nm工藝技術，集成音頻編解碼器功能的挑戰將變得更加棘手。系統架構師和SoC設計師必須考慮到如下五個重點事項：

　　1. 先進節點所增加的硅成本。與65nm工藝相比，先進工藝節點增加的晶圓成本要求將音頻編解碼器的面積減少25%；

　　2. 音頻編解碼器隨工藝縮小而減小的限制。對28nm技術來說，音頻編解？？碼器設計中對I/O器件的使用限制了在保持相同性能的前提下，減少芯片面積的能力；

　　3. 電源電壓制約了輸出驅動器的性能。以1.8V電壓驅動音頻輸出信號，會限制輸出驅動的性能；

　　4. 為揚聲器驅動器在系統內找到合適的位置。揚聲器驅動器是將音頻編解碼器整合進28nm技術所遭遇的最具挑戰性的工作。為揚聲器驅動器功能找到合適的系統劃分對優化整體性能至關重要；

　　5. 將模擬功能轉移到數字域?？蓪?duì)音頻編解碼器架構進行改造，通過用數字域?qū)崿F(xiàn)更多功能，以充分分享數字域隨28nm工藝技術的縮小而減小帶來的好處。
?

　　總之，將音頻編解碼器整合進新一代的SoC的技術還值得我們?nèi)パ芯亢吞魬?zhàn)！

?
