典型的金屬探測器是由雙振蕩器、混頻器、差頻放大等基本電路組成，當探測線圈靠近金屬物體時電感量發生變化，從而引起振蕩頻率的變化。雖然金屬探測器電路不算太復雜，但對于經驗不足條件有限的初學者來講，要得到理想的效果并非是一件容易的事情。下面介紹的金屬探測器只需一個中波振蕩器，其它功能均由收音機代替，制作調試都非常容易。

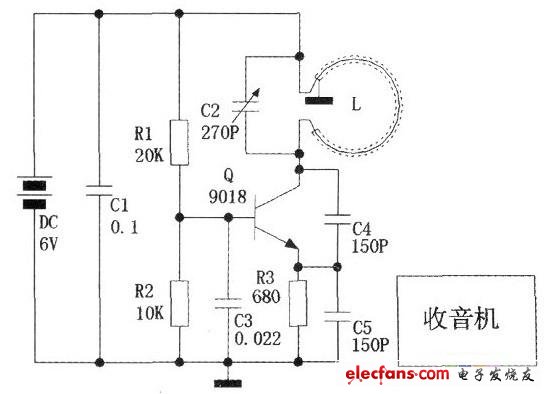

　　電路如圖所示，采用常用的共基極電容三點式振蕩電路，詳細原理不再贅述。先用收音機接收某一中波電臺，以此作為比較信號，然后調整C2，使振蕩頻率接近電臺頻率，這時揚聲器就會發出拍頻嘯叫聲，選擇適宜的音調，當電感線圈L靠近金屬物體時，音調發生變化，就可以判斷是否有金屬物體。

　　電感線圈L用直徑0.52mm漆包線在+300mm左右的胎具上繞16圈，脫胎后用絕緣膠帶將其扎緊，探測線圈的直徑可以根據需要適當變化，一般說來直徑越大探測深度越深，但對較小金屬物體的探測靈敏度降低。另外，當探測線圈L接近地面時容易受分布電容的影響使頻率發生飄移，可用鋁箔或柔軟的金屬網將線圈屏蔽起來，注意屏蔽層不能對線圈構成短路環，即原理圖中屏蔽層只能是一端接地，否則振蕩電路將無法起振。其它元件無特別要求，可根據自己手頭條件確定。

　　只要電路焊接無誤接通電源即可起振，該電路頻率調節范圍也較寬，容易成功。電感線圈和電路板固定在絕緣棒的下端，收音機放置在上端。

　　正常情況下由差拍產生的音調只決定于電臺頻率與本電路振蕩頻率之差，與收音機的調諧無關，收音機的調諧準確與否只影響音量的大小，但在使用過程中會發現收音機多處頻點都可以收到拍頻聲，而且音調還會隨收音機的調諧變化，此現象在頻率高端尤為明顯，這是電臺、探測振蕩電路和收音機本振共同產生的交調信號，對于使用金屬探測電路而言是一件好事，因?yàn)檎{(diào)整收音機的調諧旋鈕要比調整振蕩電路的可變電容器更為方便，其次如果嘯叫聲是振蕩信號高次諧波的調諧產物還可以增加探測的靈敏度。
