引言

　　LED顯示屏作為一種新興的顯示媒體，是集光電及計算機技術于一體的高技術產品。隨著大規模集成電路和計算機技術的高速發展，得到了飛速發展，已廣泛應用于各行各業。

　　在LED顯示系統中，絕大多數用來進行傳輸、處理、控制的信號都是數字信號，而目前大多數計算機與外部顯示設備之間都是通過模擬VGA接口連接，計算機內部以數字方式生成的顯示圖像信息，被顯卡中的D／A（數字／模擬）轉換器轉變?yōu)镽、G、B三原色信號和行、場同步信號，信號通過電纜傳輸?shù)斤@示設備中。對于模擬顯示設備，如模擬CRT顯示器，信號被直接送到相應的處理電路，驅動控制顯像管生成圖像。而對于LCD、DLP等數字顯示設備，顯示設備中需配置相應的A／D（模擬／數字）轉換器，將模擬信號轉變?yōu)閿?shù)字信號。

　　雖然現在市場上也有很多的數字顯示接口產品，它們有專門的計算機屏幕上的數字化紅、綠、藍三種基色信號和控制信號的輸出接口，但這些產品大多價位較高，有時還存在兼容性問題，而且還沒有形成統一的標準。

　　所以就模擬接口而言，顯示屏獲得數據的方法主要有兩種：其一是通過廠家提供的LED顯示屏專用多媒體視頻卡采集數據，實現LED顯示屏和計算機的同步顯示；其二是通過截獲顯示卡輸出的模擬信號來獲取數據，實現LED顯示屏和計算機的同步顯示。這兩種技術都已經有了成型產品并應用于LED顯示屏的實際工作中。

　　對于第一種方案，由于科學技術的發展必然會導致各種產品的快速更新?lián)Q代，多媒體視頻卡將會因?yàn)椴粩嗟募夹g(shù)更新而造成不必要的經濟、資源浪費，從而被市場所淘汰。對于第二種方案，由于對應不同的顯示卡和分辨率設置需要不斷的變換設置參數，從而使產品的適應性很差。

　　基于以上情況，本文提出了一種實現LED顯示屏和計算機同步顯示的全新方法，可以完全取代多媒體視頻卡，從而避免了現有多媒體視頻卡的一些弊端，實現與國際顯示屏行業標準的接軌。

　　2VGA轉換接口卡的設計原理

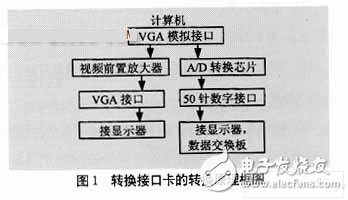

　　VGA轉換接口卡的基本工作原理是：采用A／D采集技術，直接從通用的顯示卡模擬輸出采集圖像信息，無需再安裝多媒體視頻卡。將一路模擬信號通過A／D轉換器件轉換成數字信號，送入顯示屏；將另一路模擬信號通過視頻前置放大器后仍以模擬信號的形式送回CRT顯示器，這樣可使顯示器的顯示內容和LED顯示屏顯示的內容保持實時一致，并可隨時監控采集效果，A／D系統的采用，同時也降低了安裝、操作的復雜程度。VGA轉換接口卡作為計算機的外設可以做到“不開機安裝”，從而提高了整套系統的兼容性。其原理結構框圖見圖1。

　　3模數轉換芯片的選取

　　模數轉換器（Analog-Digital Converter，簡稱ADC），作為組成轉換接口卡的主要器件，其主要作用是將輸入的模擬量轉換成大屏幕能夠識別的數字量［4］。我們使用的是美國AD公司最新推出的高速、專用于RGB視頻的模數轉換器件AD9884A-140型。

　　AD9884是智能型VGA、SVGA、XGA顯示轉換專用的高速（500MHz模擬帶寬）8位A／D轉換芯片，要用單片機初始化此芯片的內部寄存器，以串行的方式寫入預定的工作模式，編寫結束后AD9884開始工作。

　　要用好一種新的器件，必須首先把器件的工作原理、性能指標、極限工作參數及典型電路連接了解清楚。如果是智能器件，還要了解它的編程特性與參數，并能在市場上買到它。

　　模數轉換器件AD9884A是接口卡的主要芯片，其他器件都要圍繞該芯片進行選擇。

　　3．1器件工作特性

　　3．2器件內部結構及工作原理

　 ? ?AD9884A是一個完全8位140MSPS集成電路，能夠從計算機和工作站獲取RGB圖形信號。其140MSPS的編碼能力和500Hz全功率的模擬帶寬能夠支持1280×1024分辨率和75Hz的刷新頻率，精確獲得并數字化每一個像素。

　　為了將系統消耗和能源浪費降至最低，AD9884A包含一個內部的+1．25v電壓參考，PLL從HSYNC產生一個像素時鐘，可編程增益、補償和箝位電路。使用者只需要提供一個+3．3v電源、模擬輸入、HSYNC信號。三態CMOS輸出可由2．5v-3．3v電源提供。

　　AD9884A的PLL鎖相環路從HSYNC信號輸入產生一個像素時鐘，像素時鐘的輸出頻率范圍從20MHz到140MHz。當沒有HSYNC信號，COAST信號存在時，PLL維持它的輸出頻率。AD9884A提供32級采樣相位調節。數據、HSYNC信號和數據時鐘輸出相位關系是時刻保持一致的?？梢杂猛獠繒r(shí)鐘輸入作為像素時鐘而不使用PLL。

　　箝位信號由內部產生或由使用者通過CLAMP輸入管腳提供。

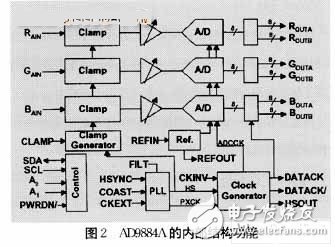

　　模數轉換芯片的內部結構框圖如圖2所示。

　　4顯示屏數據接收

　　從模數轉換芯片輸出的三路RGB數字并行信號通過50針的數字輸出插座傳給顯示屏數據接收部分。接收部分由MC3486組成。掃描部分采用雙緩沖SRAM，每片存放一幀數據，一片用于接收數據寫入，另一片用于掃描數據讀出。用幀信號v進行切換。數據寫入列地址由傳送時鐘計數產生。行地址由行信號計數產生。掃描部分地址由晶體和計數器產生、地址切換采用二選一開關完成。

　　5結論及未來發展方向

　　VGA轉換接口卡的設計目的就是為了解決目前多媒體視頻卡的尷尬境地，為顯示屏的發展提供實際的解決方案。無論微機技術如何發展，VGA轉換接口卡都能夠以不變應萬變，提供顯示屏所需要的并行輸入數字信號。VGA接口卡具備銀河多媒體卡所具有的所有功能，同時它在標準化方面已滿足和國際化接軌的要求，提供了更高質量的圖形信號。

　　該產品具有較高的性能價格比，目前已應用于顯示屏產業中并取得了較好的效果。

　　從DVI技術的發展我們可以看到數字接口是未來的發展方向，這也為L(zhǎng)ED顯示屏技術的發展提出了一個全新的思路。隨著DVI技術的普及，我們可以通過兼容模擬、數字信號的DVI-I接口，使模擬信號送入CRT顯示器，而另一路數字信號通過一系列的整合可送入大屏幕，提供大屏幕所需的并行數字信號。屆時，LED顯示技術必將進入一個更新的領域，為社會各行各業提供更高質量的信息服務。
