近年來，ArcGIS技術對于氣象學的重要性已經被普遍接受。美國國家天氣服務中心將ArcGIS用于天氣服務和互聯網上的天氣信息發布。印度中尺度預報國家中心將預報模式與GIS結合，利用GIS的可視化和空間分析功能制作天氣圖和天氣發布。

　　隨著氣象信息需求的不斷擴大，電子顯示屏作為傳統信息發布手段的延伸，在各行各業中快速發展，與氣象部門以往的信息發布渠道相比，有著明顯的優勢，如表1所示，表中的五角星表示服務優劣情況。陜西省氣象局目前已在全省各地區建成并投入使用1860塊氣象電子顯示屏。但這些氣象電子顯示屏缺乏體系化的省市聯動機制，無法滿足省、地、縣三級信息發布的需要。為了規范氣象電子顯示屏的后續建設，將氣象電子顯示屏形成全省統一的體系化管理模式，在保證信息發送實時性的基礎上讓氣象電子顯示屏發揮更大的社會效益，基于ArcGIS的氣象電子顯示屏管理系統應運而生。

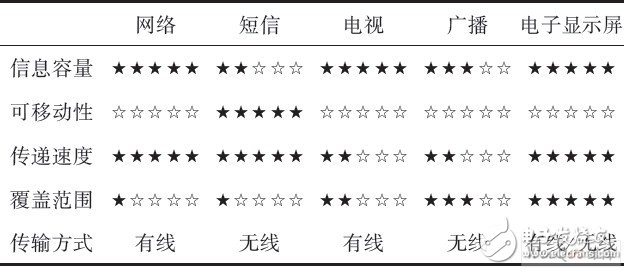

　　表1 服務方式分析

　　1 利用ArcGIS構建氣象電子顯示屏管理系統

　　氣象電子顯示屏管理系統通過調用ArcGIS提供的ArcIMS和ArcSDE功能來實現對地圖進行操作和查詢的基本功能，將氣象電子顯示屏數據看作地理空間數據的屬性數據，動態修改氣象電子顯示屏系統參數的屬性文件，并配置圖形文件，為用戶提供氣象信息的空間、屬性雙向可視化查詢。

　　1.1 地圖坐標轉換原理及流程

　　如何將瀏覽器中相關元素的坐標位置與現實中的大地坐標位置進行轉換，是系統能否實現圖形化操作的關鍵環節，因此必須了解網頁坐標轉換的基本原理和操作流程。

　　1.1.1 坐標轉換原理

　　網頁中的一個點，是最小的網頁布局單位，其基點為左上角，習慣性用x和y軸坐標定義這個點在二維平面上的位置。該基點的位置為（0，0），基于這個基點，向右x軸值增加，向下y軸值增加。因此網頁中4個點的坐標以分辨率為1 024×768的屏幕來算，依次是左上（0，0）左下（0，768）右上（1 024，0）右下（1 024，768）。

　　1.1.2 坐標轉換流程

　　地圖坐標采用國內目前行業應用廣泛的d_bei-jing1954坐標系，當在網頁中發布調用地圖顯示請求后，通過ArcIMS服務器找到相應地圖的axl配置文件后，獲得與網頁大小相同的4個坐標點。由ArcIMS請求ArcGIS生成該位置的地圖信息后，渲染成指定格式圖片，并將該圖片存放位置傳回給網頁，網頁收到該地址后，直接加載該圖片顯示。

　　1.1.3 坐標轉換實現

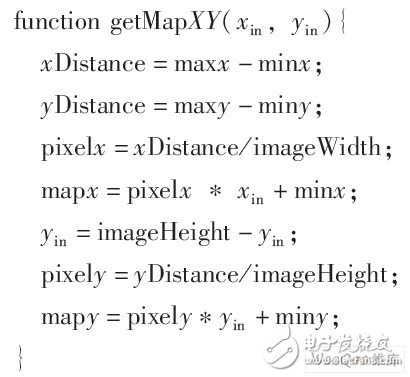

　　鼠標在網頁中移動，可以通過腳本取得鼠標的網頁坐標即x軸和y軸坐標，而此時在網頁中顯示的這張地圖4個點的實際坐標已經通過Ac-rIMS在生成地圖時傳回給瀏覽器。因此，根據比例計算，可以得到當前鼠標位置所在點的地圖實際坐標。xin，yin是網頁中點的x軸y軸坐標，xDistance，yDistance是用地圖坐標算出的經度距離，緯度距離，pixelx，pixely就是實際坐標算出比例。部分代碼如下

　　同理可進行坐標的雙向轉換。

　　1.2 地圖文件制作

　　在ArcGIS中，地圖文檔文件是以mxd作為擴展名。在用ArcIMS軟件編輯一個地圖后，它會把當前地圖的片面設置、圖層的符號顯示等配置信息存儲。但是在網頁中顯示地圖文件，則需要將該文件轉換成axl格式，才能實現。本系統中使用ArcIMS的地圖轉換工具將mxd格式的地圖文件轉換制作成axl格式的適合網頁顯示的地圖。

　　1.2.1 圖層剝離

　　首先是將mxd中的地圖各個層，重新導出shp格式的地圖文件。shp格式不是標準意義上的圖形文件，它只是一個點陣文件，它由ESRI公司開發適用于ArcGIS系統的系統文件，它包括主文件，索引文件，和dBASE表，其中主文件的后綴是shp。

　　1.2.2 圖層選取

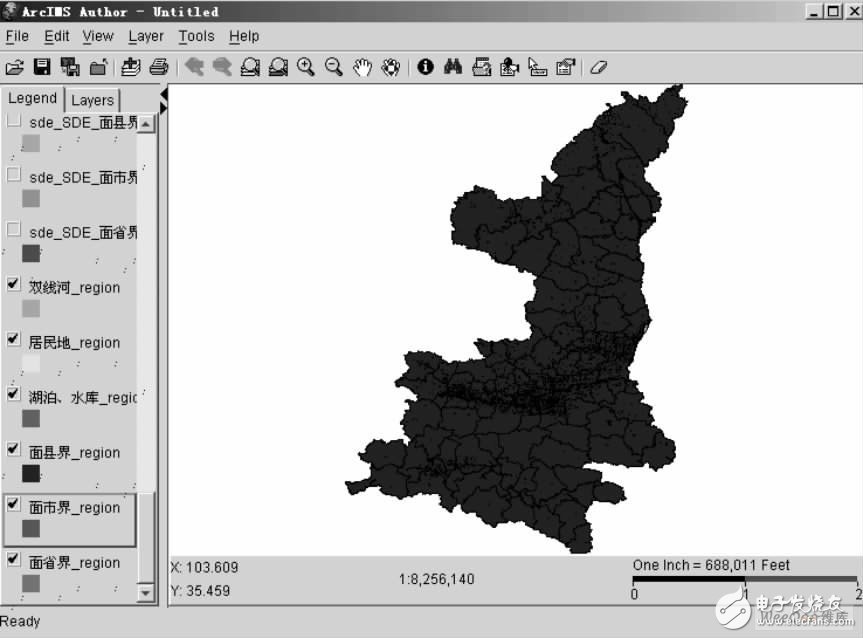

　　根據剝離出來的shp文件，用ArcIMS軟件進行二次編輯處理，如圖1所示。將所需的元素填充到圖層中，利用配色方案對圖層進行渲染處理。

　　圖1 shp文件編輯

　　1.2.3 圖層合成

　　最后將其中各個層的信息用xml格式寫入axl文件中，因此，axl文件實際是一個xml格式的配置文件。
