TFT-LCD液晶顯示屏是薄膜晶體管型液晶顯示屏，也就是“真彩”（TFT）。TFT液晶為每個像素都設有一個半導體開關，每個像素都可以通過點脈沖直接控制，因而每個節點都相對獨立，并可以連續控制，不僅提高了顯示屏的反應速度，同時可以精確控制顯示色階，所以TFT液晶的色彩更真。

　　TFT液晶顯示屏的特點是亮度好、對比度高、層次感強、顏色鮮艷，但也存在著比較耗電和成本較高的不足。TFT液晶技術加快了手機彩屏的發展。彩屏手機中基本上都支持65536色，還有26萬.130萬顯示，有的甚至支持1600萬色顯示，這時TFT的高對比度，色彩豐富的優勢就非常重要了。

　　TFT模組液晶屏

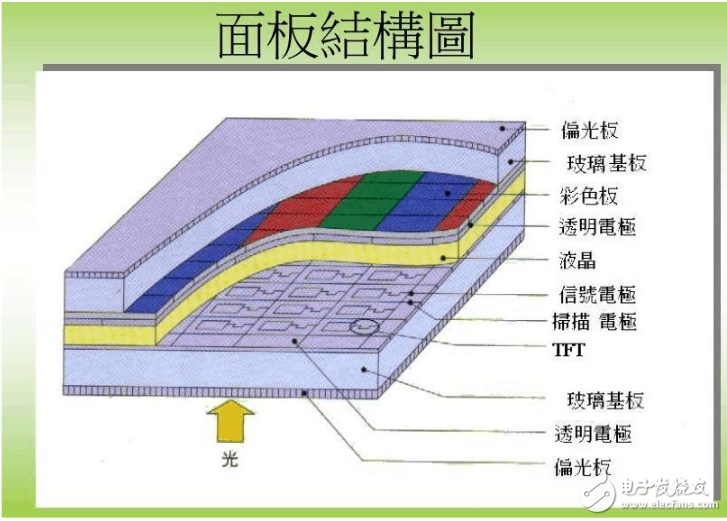

　　液晶顯示器由液晶面板和背光板兩大部分組成：

　　液晶面板（液晶盒）包括偏振片、玻璃基板、彩色濾色膜、電極、液晶及定向?qū)印?/p>

　　背光模組由冷陰極熒光燈（CCFL）、導光板（光波導）、擴散板和棱鏡片組成，其作用是件光源均勻地傳送到液晶面板。

　?。?）液晶面板

　　a.偏光片：分為上偏光片和下偏光片，上下兩偏光片相互垂直。其作用就像是柵欄一般，會阻隔掉與柵欄垂直的光波分量，只準許與柵欄平行的光波分量通過。

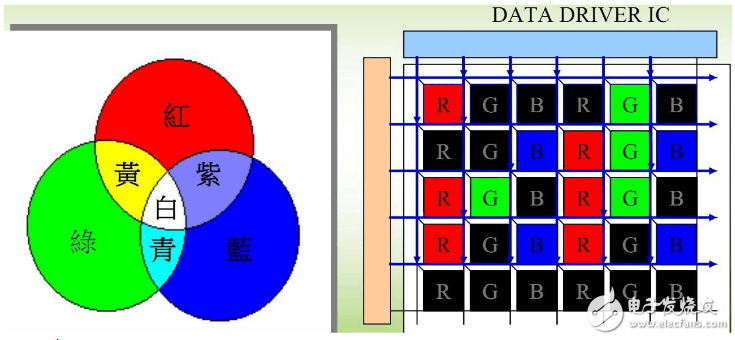

　　b.玻璃基板：分上玻璃基板和下玻璃基板，主要用于夾住液晶。對于TFT-LCD，下層玻璃長有薄膜晶體管（Thin film transistor，TFT），上層玻璃則貼有彩色濾光膜。 c.彩色濾色膜：產生紅、綠、藍三種基色光。

　　d.電極：分為公共電極和像素電極。信號電壓就加在像素電極與公共電極之間。 e.液晶材料：小分子有機化合物。

　　f.定向?qū)樱河址Q取向膜，其作用是讓液晶分子能夠整齊排列。 屏分辨率術語詳解

　　1．亮度

　　亮度表示電視機的發光強度。用每單位面積的亮度cd/m2（每平方米坎德拉）表示。 觀看電視時平均亮度：約是50～70cd/m2， 電影院銀幕平均亮度：約為30～45cd/m， 室外看電視平均亮度：達到300cd/m2。

　　亮度太大，浪費能源，降低電視機的壽命，加快電視機的老化速度。對平板顯示屏來說，亮度夠用就可以了。 2．對比度

　　對比度是用最大亮度和最小亮度之比來表示，即： 對比度越高，重顯圖像的層次可以越多，圖像質量越高。 環境光在屏幕中的亮度越大，圖像對比度越小。 3.灰度（灰階）

　　灰度：顯示像素點的亮暗差別。

　　灰度級越多，圖像層次越清楚逼真。

　　如：16位圖像的像素灰度：有2的16次方即65536種灰度等級。 位數越高，圖像明暗之間的過渡就越豐富，細節表現就更好。 3.4.3 響應速度

　　響應速度：各像素點對激勵電壓反應的速度，即像素由暗轉亮或由亮轉暗所需要的時間。 對于液晶電視機來說，響應速度就是在液晶分子內施加電壓，使液晶分子扭轉或回復的時間，常說的25ms、16ms就是指的這個響應時間。

　　反應時間越短，則使用者在看動態畫面時越不會有拖尾的感覺。 CRT電視機：1～3ms 液晶電視機：25ms～12ms

　　 SMD電阻電容：用標記“R/C”表示

　　電阻 ：一般 用三位數字法表 示： 例：102表示10X102 歐 電容：一般 用三位數字法表 示且標上耐壓值： 例：106 16v表示10X106 PF=10uf耐壓值為16V。

　　ＲＯＭ：只讀存儲器

　　特點： 存儲數據，關掉電源數據還存在。

　　分類： ^ ＥＰＲＯＭ 可編程只讀存儲器 １，有窗口，可多次使用， ２， 無窗口，一次性 ＥＥＰＲＯＭ 可電擦除只讀存儲器 １，可擦除和改寫

　　^ ＦＬＡＳＨＲＯＭ 快速擦除只讀存儲器 １，可快速擦除。

　?。模遥粒?（動態隨機存儲器） 種類：

　　SDRAM SGRAM DDRAM

　　VGH：gate電極開啟電壓（10~16V） VGL：gate電極關閉電壓（-5~-10V） VCC：模擬電路電源（2.5~3.3V） IOVCC：數字電路電源。（1.65~3.3V）

　　GVDD：此電壓會連接電阻串，產生gamma電壓。 VCOM：液晶反轉基準電壓。

　　Cs：存儲電容，主要作用是存儲電荷，保持畫面到下一次更新畫面。 品牌屏幕：

　　LG液晶屏、AU液晶屏、Hitachi（日立）液晶屏、Samsung（三星）、IBM液晶屏、NEC液晶屏、Acer（宏基）、Fujitsu（富士通）、HannStar液晶屏、HannStar液晶屏、Hosiden液晶屏、Hyundai液晶屏、Sharp（夏普）、Toshiba（東芝）。

　　TFT-LCD的生產商：

　　日韓： 夏普（SHARP），日立，三洋，三星（SAMSUNG），Lg.philips LCD（LGL） 中國***： 友達光電（AUO），奇美電（CMO），中華映管（CPT），瀚宇彩晶 （HANNSTAR），元太（PVI） 中國大陸： 京東方（BOE），天馬（TMO） TFT-LCD驅動IC廠商： 日韓：瑞薩（RENESAS），三星（SAMSUNG），愛普生（EPSON） 中國***：奕力（ILITEK），矽創（ST），奇景（HIMAX），旭耀（ORISE），所羅門（SOLOMON ），晶宏（ULTRACHIP），聯詠（NOVATEK）

　　LCD： 瀚宇彩晶Hannstar、凌巨GiantPlus TP：瑞視（瑞視光電）

　　FPC：三徳冠、格利創（SMT）、鑫岸、安元達、富盛。 偏光片：安訊

　　電子元件：圣邦電子、歐亞達。 膠導電布：合利制品

　　ACF：亞洲第一（SONY）、瑋鋒科技（瑋鋒）
