0 引言

　　硬件描述語言(HDL)是相對于一般的計算機軟件語言如C，Pascal而言的。HDL是用于設計硬件電子系統的計算機語言，它描述電子系統的邏輯功能、電路結構和連接方式。設計者可以利用HDL程序來描述所希望的電路系統，規定其結構特征和電路的行為方式，然后利用綜合器和適配器將此程序變成能控制FPGA和CPLD內部結構，并實現相應邏輯功能的門級或更底層的結構網表文件和下載文件。VHDL(VeryHigh Speed Integrated Circuit Hardware descriptionLangtuage)主要用于描述數字系統的結構、行為、功能和接口。與其他的HDL語言相比，VHDL具有更強的行為描述能力，從而決定了它成為系統設計領域最佳的硬件描述語言。強大的行為描述能力是避開具體的器件結構。從邏輯行為上描述和設計大規模電子系統的重要保證。在文獻中作者從不同的角度闡述了EDA技術的應用，它具有功能強大、描述能力強、可移植性好、研制周期短、成本低等特點，即使設計者不懂硬件的結構，也能進行獨立的設計。本文以Alter公司提供的Max+PlusⅡ為平臺，設計一個可變速的彩燈控制器，可以在不修改硬件電路的基礎上，僅通過更改軟件就能實現任意修改花型的編程控制方案，實現控制16只LED以8種花型和4種速度循環變化顯示，而且設計非常方便，設計的電路保密性強。

　　1 設計原理

　　用VHDL進行設計，首先應該理解，VHDL語言是一種全方位硬件描述語言，包括系統行為級，寄存器傳輸級和邏輯門級多個設計層次。應充分利用VHDL“自頂向下”的設計優點以及層次化的設計概念，層次概念對于設計復雜的數字系統是非常有用的，它使得我們可以從簡單的單元入手，逐漸構成龐大而復雜的系統。

　　首先應進行系統模塊的劃分，規定每一個模塊的功能以及各模塊之間的接口，最終設計方案分為三大模塊：16路花樣彩燈控制器、四頻率輸出分頻器、四選一控制器。四選一控制器從分頻器中選擇不同頻率的時鐘信號輸送到彩燈花樣控制器，從而達到控制彩燈閃爍速度的快慢和花型的的變換。

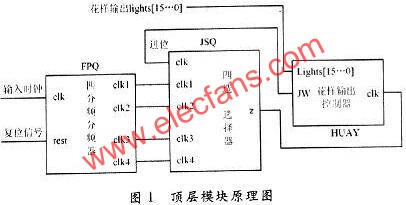

　　下面是本次設計的頂層模塊原理圖如圖1所示。

　　2 子模塊及其功能

　　(1)四頻率輸出分頻器。根據要求有4種速度的變化，每種都要顯示8種花樣，就要用到三位計數器和16位數字譯碼器。其次，速度有4種變化，而只有一個輸入的時鐘信號，所以要對輸入的時鐘信號進行分頻，本次設計采用了二分頻、四分頻、八分頻和15分頻得到4種不同頻率的信號。

　　二分頻電路的程序代碼如下：

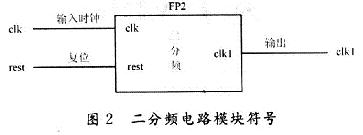

　　四分頻電路的設計有兩種方案：一是把兩個二分頻電路串聯起來(見圖2，3)，實現四分頻；二是修改二分頻電路的程序代碼來實現，做如下修改：

　　同理，八分頻電路的設計也有兩種方案：一種是把兩個四分頻電路串聯起來，實現八分頻；一種是修改二分頻電路的程序代碼，只需做如下修改即可：

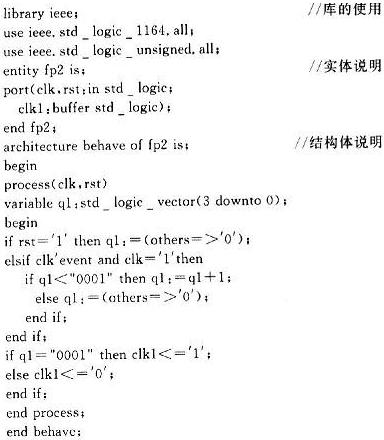

　　15分頻電路如圖4所示，仿真圖如圖5所示。代碼如下：

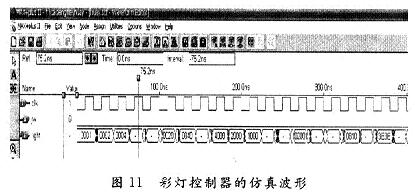

　　(3)彩燈控制器。彩燈控制器電路是整個設計的核心，它控制整個設計的輸出效果也就是圖案的樣式變化。在電路中用1代表燈亮，用O代表燈滅，由0，1按不同的規律組合代表不同的燈光圖案，同時使其選擇不同的頻率，以實現多種圖案及多種頻率的花樣功能顯示。該程序充分證明了用VHDL設計電路的靈活性，即可以通過改變程序中輸出變量的位數來改變彩燈的數目。如圖10，1l所示。

?

?

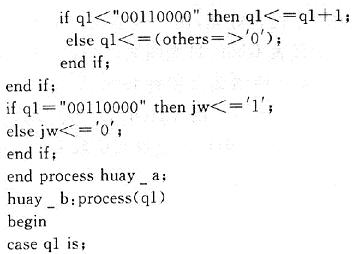

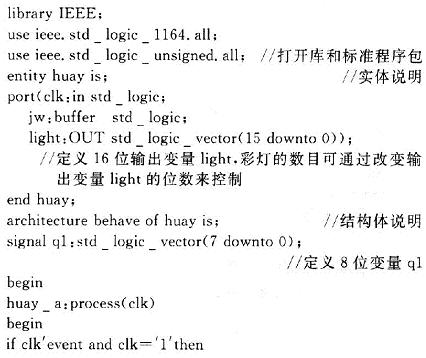

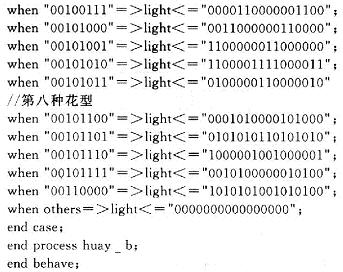

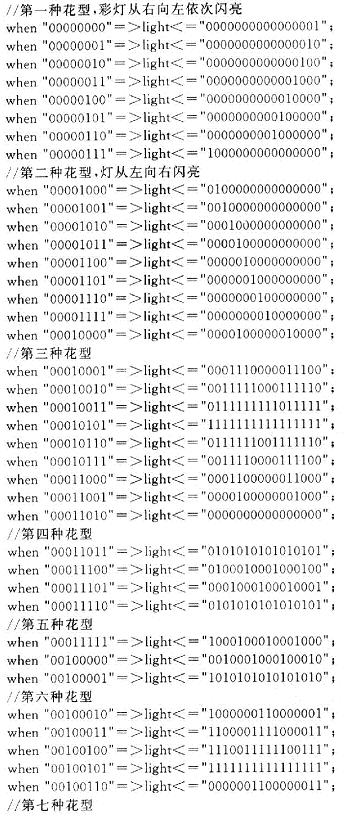

　　代碼如下：

　　3 結語

　　使用VHDL語言設計電路，思路簡單，功能明了。使用Max+PlusⅡ設計電路不僅可以進行邏輯仿真，還可以進行時序仿真，使用PLD不僅省去了電路制作的麻煩，還可以反復進行硬件的實驗，非常方便地修改設計，且設計的電路的保密性強?？傊?，采用EDA技術使得復雜的電子系統的設計變的簡單易行，提高了設計的效率。
