2. 1 系統架構

　　本文提出了一種通信速度高、在大部分應用場合下LED 控制板只需輸出一組通信信號、生產成本低、應用支持方便的新型LED 顯示系統。系統由一個LED 控制板和若干個依次串接的LED 單元板組成，LED 單元板的數量視LED 顯示系統的規模而定。該系統基于單線通信協議，系統架構圖如圖3 所示。

?

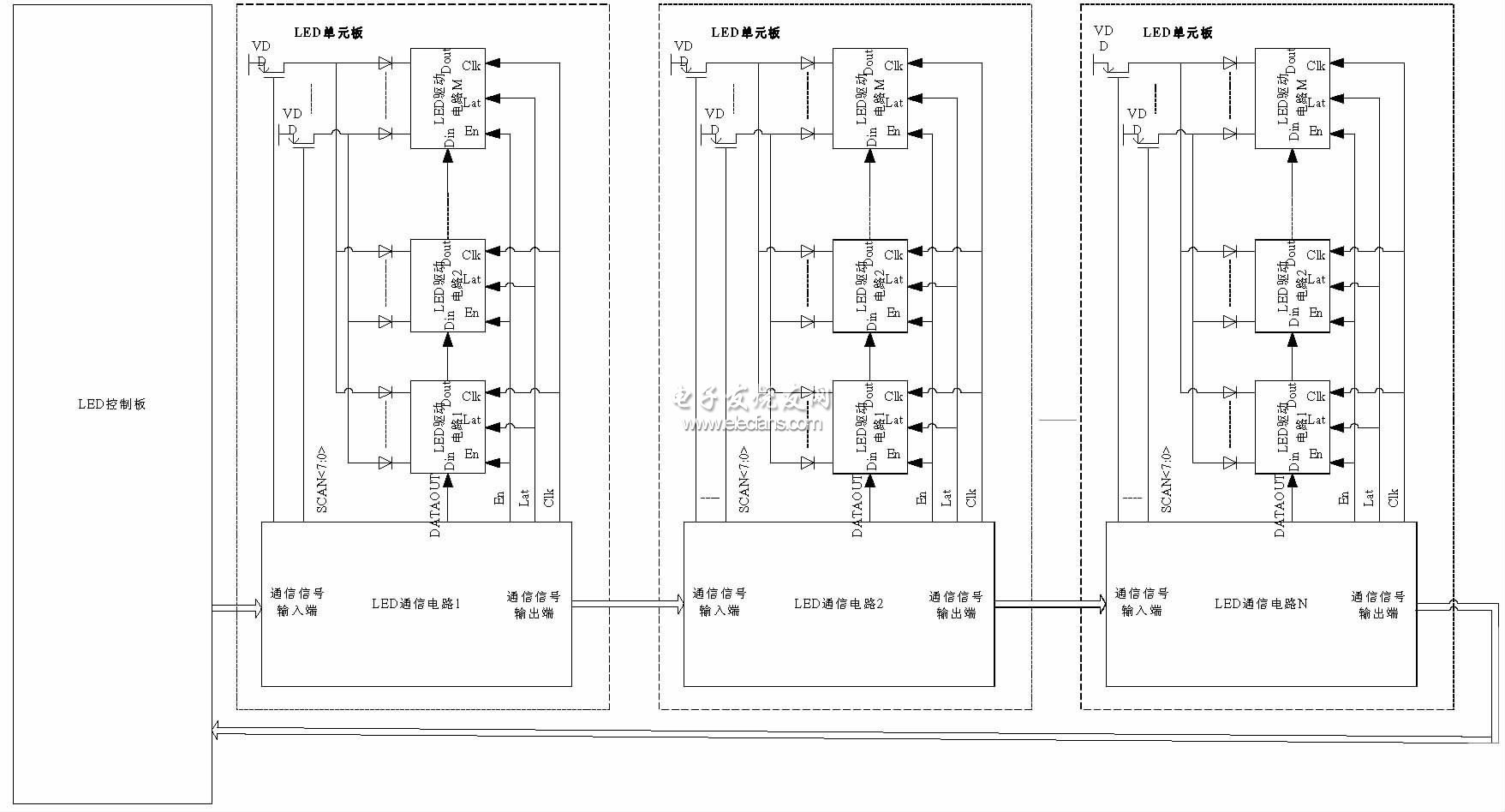

　　圖3 LED顯示系統架構

　　LED 單元板由一個LED 通信電路、若干個開關管和若干個LED 驅動電路組成。其中，LED 通信電路端口包括通信信號輸入端、通信信號輸出端、動態顯示掃描時序輸出端、控制信號輸出端和數據輸出端。

　　2. 2 通信方法

　　LED 控制板發出通信信號提供給第一個LED單元板上LED 通信電路的通信信號輸入端，此后的各LED 單元板的LED 通信電路的通信信號輸出端連接下一個LED 單元板的LED 通信電路的通信信號輸入端，最后一個LED 單元板的LED 通信電路的通信信號輸出端懸空或者返回到LED 控制板，組成了本文所述的LED 顯示系統的通信系統。

　　基于圖2 所示的LED 顯示系統架構和以上所述的通信系統，其通信方法如下：

　　定義LED 通信電路包括通信信號輸入端、通信信號輸出端、動態顯示掃描時序輸出端(SCAN<7:0>)、控制信號輸出端(En、Lat、Clk)、數據輸出端(DATAOUT);定義通信信號包括通信信號輸出指令、動態顯示掃描時序解析指令、控制信號時序控制解析指令、數據;各LED 單元板上LED 通信電路根據接收到的通信信號，解析出通信信號輸出并經通信信號輸出端提供給下一個LED 單元板的LED 通信電路的通信信號輸入端;各LED 單元板的LED 通信電路根據接收到的通信信號，解析出動態顯示掃描時序并經動態顯示掃描時序輸出端(SCAN<7:0>)控制本LED 單元板的開關管;各LED 單元板的LED 通信電路根據接收到的通信信號，解析出控制信號時序并經控制信號輸出端(En、Lat、Clk)控制本LED 單元板的LED 驅動電路;各LED 單元板的LED 通信電路根據接收到的通信信號，解析出數據，經數據輸出端(DATAOUT)提供給本LED 單元板的第一驅動電路數據信號輸入，本LED 單元板的各LED 驅動電路的數據信號輸出連接下一個LED 驅動電路的數據信號輸入，最后一個LED 單元板的LED 通信電路的通信信號輸出端懸空或者返回到LED 控制板。

　　通信原理是系統將需要傳輸給各個LED 單元燈驅動電路的信號用一組串行的幀數據表示，接收這些信號的LED 單元燈驅動電路從輸入幀數據中，根據通信模式和指令類型接收并處理接收到的數據，將處理后的數據構建成新的幀數據作為輸出，根據通信模式和指令類型發送給后續地址有效的LED 驅動電路，完成一次通信。LED 通信電路根據接收到的通信信號進行解析的方法可采用《LED顯示系統的單線串接通信方法》文中公開的方法。

　　3 結論

　　本文提出的LED 顯示系統中，顯示刷新頻率僅僅受限于LED 單元板的數量及LED 通信電路的通信速度，從而使通信速度得到了數量級的提高，在大部分應用場合下LED 控制板只需輸出一組通信信號，即可實現LED 顯示系統的控制，該LED 顯示系統具有生產成本低、應用支持方便等優點。
