觸摸屏作為一種特殊的計算機外設， 是目前最自然、便利的一種人機交互方式。提出了一種用8位單片機控制16位帶觸摸屏的LCD的設計方法。TFT- LCD 模塊T32QM 6450是一種點陣型LCD, 文中介紹了該模塊以及觸摸屏控制器ADS7843 的基本功能和工作原理。給出了W 77E58、T32QM6450 及ADS7843之間的接口設計方法， 研究了實現字符、漢字、畫面顯示及屏幕滾動的編程方法， 并給出了實現部分功能的通用子程序。

　　1 T32QM6450液晶模塊結構

　　T32QM 6450是液晶模塊， 主要由TFT - LCD 顯示器、LED背光燈、觸摸屏、源極驅動IC IS2102和柵極驅動IC IS2202構成， 其中Source Driver負責提供列上各色素點的驅動電壓， 而Ga te Driver控制每行像素的選通狀態。TFT液晶的每個像素點都是由集成在像素點后面的薄膜晶體管來驅動， 從而可以做到高速度、高亮度、高對比度顯示屏幕信息， 可以精確控制顯示灰度， LCD通過總線與處理器連接， 實現數據和指令的傳遞。

　　2 T32QM6450與W77E58接口電路

　　硬件連接如圖1所示。處理器芯片選用W77E58.該芯片是一個快速8051兼容微控制器， 其內核經過重新設計， 提高了時鐘速度和存儲器訪問周期速度。它的指令集基本與8051相同， 多了一條DEC DPTR指令。8051每12個時鐘周期為一個機器周期， 而W77E58每4個時鐘周期為一個機器周期， 提高了指令執行速度。另外， W77E58 還可調整MOVX 指令的周期，范圍為2~ 9個機器周期， 這種設計使W77E58能夠更有效訪問慢速或快速外部RAM 及外設。

?

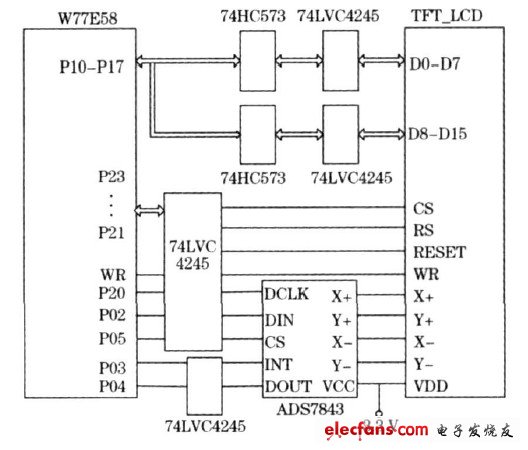

　　圖1 液晶屏與W77E58硬件連接電路

　　因?yàn)閃77E58是高速8 位單片機， 而該LCD模塊采用16位總線接口， 所以電路中用了2 片鎖存器74HC573, 用P24~P27口分別控制2片鎖存器的鎖存使能和輸出使能引腳LE (下降沿鎖存) 、OE (低電平有效)， 先給第一片74HC573的LE一個高電平， 通過P1口傳送低8 位數據， 然后給該片的LE 低電平鎖存當前數據; 給第二片的LE 高電平， 同樣通過P1口傳送高8位數據并鎖存， 最后同時給2片74H C573的OE低電平， 即可實現16位數據的傳送。

　　該系統是混合電壓系統， 液晶模塊和ADS7843用3.3 V 供電， 而處理器和鎖存器是5 V 供電， 這2部分是不能直接相連的。所以還要處理好電平的轉換問題， 電路中用4 片雙向電平轉換芯片74LVC4245, 它可以實現3.3 V和5 V的相互轉換。

　　為實現觸摸屏功能， 電路中用1 片觸摸屏控制器ADS7843.它是電阻式觸摸屏控制芯片， 具備串行12 位A /D轉換功能， 在關閉模式下， 功耗僅為0.5uW, 在12 V、125 kH z的工作模式下功耗為750 uW3. 文中僅結合電路對主要功能加以介紹。CS是芯片選通端; DCLK 是時鐘輸入端， 由P20 腳軟件模擬時鐘信號輸入; DIN 是數據串行輸入端， 控制數據通過該引腳輸入; X+ 、Y + 、X- 、Y - 是接觸點坐標數據輸入端; INT是中斷引腳， 用于通知MCU 有觸摸事件發生， DOUT 將轉換后的觸摸位置數據串行輸出到MCU。

　　3 LCD 顯示的程序設計

　　3. 1 指令、數據的讀寫

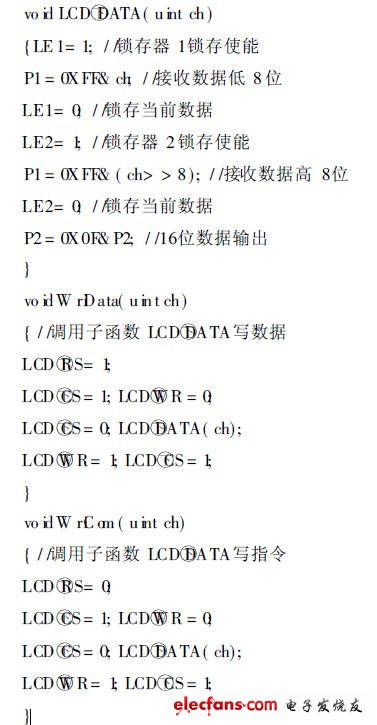

　　通過對LCD模塊的RS引腳設置1或0 值， 即可實現處理器和LCD之間數據或指令的傳送。當設定RS= 1, 傳遞的是數據信號; 設定RS= 0, 傳遞的是指令信號， 模塊的D8~ D15端口接收到的數據(即高8位)代表寄存器號， D0~ D7接收到的是控制指令。部分子程序如下：

?

　　3. 2 字符、漢字及顏色的顯示

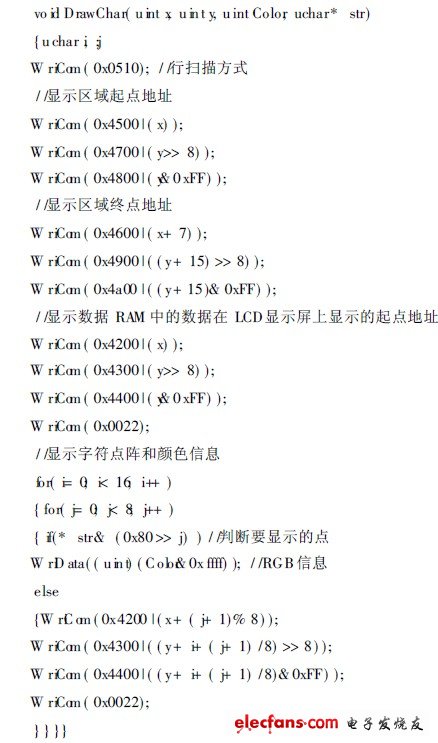

　　可調用以上子程序方便地向LCD模塊發送控制命令和顏色信息。T32QM 6450模塊共有158 個寄存器， 通過調用WriCom 函數可向相關寄存器寫入控制命令， 然后調用WriData寫入2字節的顏色信息， 其RGB格式為： 紅色為高5位( B it15~B it11)， 綠色為中間6位( B it10~ B it5)， 藍色為低5位( B it4~B it0)。經以上操作， 即可在指定位置或區域顯示色彩、字符、圖象等。如要在屏上坐標為(X, Y) 的點以顏色Co lo r顯示一個字符或漢字， 只要知道其點陣數組, 在每個要顯示的點調用W r iDa ta(Color)即可。圖片的顯示原理類似， 用轉換工具將圖片轉換成C格式的數組文件即可。下例為顯示字符的程序：

?
