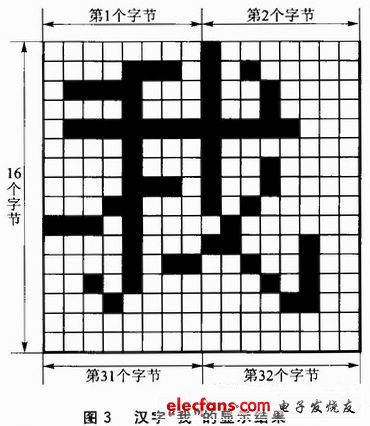

液晶顯示器的色彩深度為16位，每個像素可顯示65 536色。SRAM工作在字操作模式下，將SRAM中的每個字與液晶顯示器的每個像素對應。比如將液晶顯示器第一行第一列的點與SRAM的0x0000地址對應，第一行第二列的點與0x0001地址對應，依次類推。

　　3．2 通過PC機鍵盤進行界面操作

　　通過PC機鍵盤進行界面操作時，使用電腦軟件將鍵盤的操作鍵值通過PC機串口發送給單片機串口0，單片機串口0每中斷一次接收到一個字節的數據，接收到的數據可分為3種情況：數值大于0xA0時，說明該字節是某漢字兩字節數據中的一個字節；數值為0x20～0x7f時，表示該字節是可打印的ASCII碼字符；數值小于0x20時，表示該字節是不可打印的數值，可用這36個數值作為界面操作的控制命令字節。連續接收完兩個數值大于0xA0數據時，就可以轉換成某個漢字；每接收到一個數值為0x20～0x7f的數據時，就可以轉換成某個ASCII碼字符；每接收到一個數值小于0x20的數據時，就可以翻譯成某個操作命令，進行相應的控制操作。圖4為鍵盤接口操作中斷流程。

　　3．3 通過觸摸屏進行界面操作

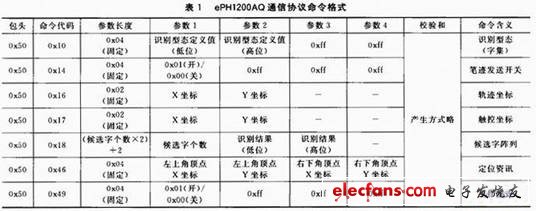

　　通過觸摸屏進行界面操作時，手寫識別微控制器ePH1200AQ將手寫的軌跡封包后發送到單片機的串口1。操作過程中的數據主要包括輸入漢字時，識別輸入的筆畫，向單片機發送候選字；畫圖時，實時發送屏幕觸點的坐標；觸控時，發送觸控點的坐標。ePH1200AQ的通信協議命令格式如表1所列。

　　表1中的識別型態命令（0x10）的識別型態定義值定義了可以識別的字集，包括漢字一／二級字庫、大小寫英文字母、數字、符號、預設手勢、平假名和片假名。

　　ePH1200AQ與單片機串口1通信，發送的是命令封包，需要考慮封包的幀定位，確定封包的包頭和包尾。表1中的命令格式中，封包長度最長的命令為“發送候選字陣列”命令（命令代碼為0x18），ePH1200AQ發送的候選字個數最多為10個，每個候選字為兩個字節的數據，該命令的最大長度為25字節，可創建一個具有25個元素的數組（uartl_RX_buffer［25］）作為命令緩存。

　　結語

　　本文設計了一種以C8051F120作為核心處理器的嵌入式彩色圖形顯示系統，其突出的優點是實時性強、接口電路簡單、可擴展性強。該系統集成度高，攜帶方便，實用性強，在很多領域都具有應用性，具有一定的研究和應用價值。
