功能先進的顯示器漸成為現今消費電子產品的重要特色，這些新型顯示器所發揮的作用，通常會強化使用者對于整體產品的印象，而這樣的印象最終會決定該產品在 市場上會多成功。使用者在面對行動電話和口袋型計算機時，對新型顯示器的印象尤為重要，因?yàn)楦叻直媛什噬聊灰殉蔀檫@些產品的必備功能。

多種新型顯示技術正擴大其市場占有率，包括新出現的OLED顯示器在內，它們擁有超高的對比值、快速的響應時間和寬廣的視角。就像其它新技術一樣，廠商正利 用不同的LED材料（聚合物或小分子）、主動或被動矩陣控制、電流和電壓驅動技術，以及不同的偏壓供應電路來評估和制造不同的解決方案。

本文將討論各種OLED技術和適當?shù)钠珘?a target="_blank">電源供應電路，而關于OLED技術和驅動方法的選擇，也會影響電源供應電路的需求。工程師所面臨的挑戰為如何選擇最適當?shù)碾娫垂?yīng)電路，以便支持電池供電型可攜式裝置，以及特定OLED顯示器的需求。

被動矩陣顯示器需要一組電源升壓轉換器

矩陣OLED屏幕是目前的市場主流，主要用于行動電話，大多數做為貝殼型手機的外屏幕。對于仍在初期階段的OLED技術來說，這些單色或雙色被動矩陣顯示 器是最理想的應用對象。圖1是這類顯示器的簡單示意圖，它的尋址方式非常類似標準的被動矩陣液晶顯示器。主要區別在于OLED是一種電流驅動型裝置，因此 OLED顯示器的驅動電路就和液晶顯示器有所不同。

圖1：被動矩陣OLED顯示器的簡單示意圖

動矩陣OLED顯示器需要一組正電壓來做為它的電源或偏壓，這組正電壓和液晶顯示器所使用的電壓非常類似，它必須提供低功耗和高效率，解決方案的體積也 要很小。隨著顯示器尺寸和分辨率不同，OLED驅動組件需要15V到20V之間的電壓，因此電感式升壓轉換器是最理想的解決方案。

輸入端與輸出端的電氣隔離是OLED偏壓電源供應的另一項重要要求，這在選擇電源供應時非常重要。標準升壓轉換器所用的蕭特基二極管，會提供一條從輸入 到輸出的直接路徑，使輸出電壓大約等于輸入電壓；但若應用系統需要開機或關機的電源順序功能，或是將關機模式的泄漏電流減至最小，這個路徑就會成為問題來 源。圖2所示組件利用內建MOSFET開關切斷輸入和輸出之間的聯機。

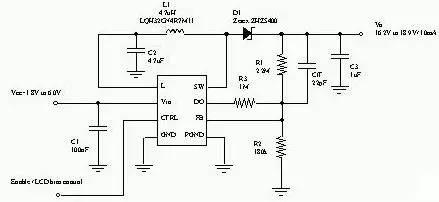

圖2：升壓轉換器將OLED顯示器的輸入與輸出隔離

主動矩陣顯示器需要正負偏壓電源供應

若應用需要較高分辨率、較大顯示面積、更高對比和快速反應時間，它們可以使用圖3所示的主動矩陣OLED顯示器。

圖3：主動矩陣顯示器的簡單示意圖

OLED像素的導通和尋址是由主動開關控制，這個開關則由薄膜晶體管擔任，它的制造技術和TFT液晶顯示器完全相同：電流源已經簡化到只需要一個 MOSFET與OLED串聯。有些設計會使用電壓驅動架構，有些則采用電流驅動架構，所有設計都需要二至四顆，甚至更多的整合式薄膜晶體管。

？克服不同顏色OLED像素的不同老化速度問題，某些解決方案會在電路中整合一顆光敏晶體管，由它來設定較大的OLED電流，避免像素亮度隨著時間減 弱。低溫多晶硅（LTPS）基板的組件結構較小，因此若工程師想在基板上做出更多的主動組件，這將是一項優點。目前這種基板所用的技術有兩種，分別是低溫 多晶硅和非晶硅。

除了提供正負電壓做為視頻訊號驅動器的電源之外，主動OLED顯示器的偏壓電源供應電路還必須提供偏壓，讓列選擇（rowselect）薄膜晶體管能夠?qū)?通和截止。由于偏壓的電壓值很高，所以電感性升壓轉換器是最合適的解決方案。為了將解決方案的體積減至最小，圖4所示的完全整合式升壓轉換器，除了會提供 正電壓之外，還利用反相器來提供負電壓。

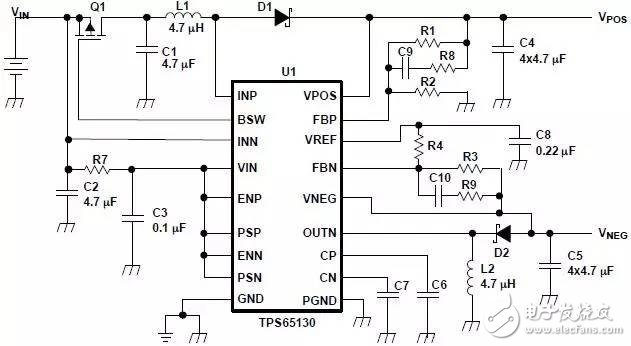

圖4：?jiǎn)晤w組件同時提供正電壓和負電壓

為了將關機模式的泄漏電流減至最少，同時替正電壓提供電源順序功能，圖4中的組件會控制另一顆采用SOT-23或更小封裝的外接MOSFET晶體管 （Q1）。這顆組件使用鋰離子電池做為輸入電源（2.7V至5.5V），并提供高達+15V和-15V的輸出電壓，以及整合式800mA/2A的開關限流 功能，使得輸出電流最高可達200mA。

欲提供電源給OLED顯示器，輸出電壓漣波必須很小，開關頻率也必須固定，才能將OLED顯示器的畫面失真和交互耦合效應減至最少。就此而言，采用 1.38MHz固定頻率PWM機制的TPS6513x，正是提供電源給OLED顯示器的理想選擇。雖然在負載電流范圍內，提供高精確度的穩壓輸出對于電壓 驅動的液晶顯示器特別重要，但它對于電流驅動的OLED顯示器并不會構成太大問題。

有些顯示器在戶外使用時需要較大的電流，在室內則可將電流減少，它們還必須在很寬廣的負載電流范圍內提供很高的電源效率。由于標準升壓轉換器只能在目標負 載電流下實現最佳效率，因此TPS65130還另外提供一種可由使用者選擇的「省電模式」，它能將開關頻率和靜態電流降低，使得組件在整個負載電流范圍內 都能維持很高的工作效率。

隨著OLED技術逐漸成熟，它的市場占有率也會不斷上升，這種技術在手機、數字相機和口袋型計算機屏幕的應用潛力都很驚人。主動矩陣顯示器將來可能取代被 動矩陣顯示器成為市場主流，OLED顯示器驅動組件也會變得更先進，OLED偏壓電源供應電路則將開始微小化和特殊化，這在本文所介紹的部份解決方案中都 曾加以討論。對于電源供應組件技術，主要挑戰則在于如何同時提供高效率和最小體積的解決方案
