等離子顯示屏（Plasma Display Panel，簡稱等離子）又稱為等離子顯示器，是一種平面顯示屏幕，光線由兩塊玻璃之間的離子，射向磷質而發出。放出的氣體并無水銀成份，而是使用惰性氣體氖及氙混合而成，這種氣體是無害氣體。等離子顯示器甚為光亮（1000 lx 或以上），可顯示更多種顏色，也可制造出較大面積的顯示屏，最大對角可達381厘米 （150吋）。等離子顯示屏的對比度亦高，制造出全黑效果，對觀看電影尤其適合。顯示屏厚度只有6厘米（2吋半），連同其他電路板，厚度亦只有10厘米。

　　等離子顯示屏構造組成

　　離子屏幕的面板主要由兩個部份所構成，一個是靠近使用者面的前板制程（Front Process），其中包括玻璃基板（Glass Substrate）、透明電極（Transparent Electrode）、Bus電極（Bus-Electrode）、透明誘電體層（Dielectric Layer）、MgO膜（MgO Thin Film）。

　　另外一個是后板制程（Rear Process），其中包括有螢光體層（Phosphor Layer）、隔墻（Barrier Rib）、下板透明誘電體層（Dielectric Layer）、尋址電極（Address Electrode）、玻璃基板（Glass Substrate）。所以負責發光的磷光質并不是在靠近使用者的那一面，而是在比較內部的部份。

　　由于控制電路必須要夾在前板制程與后板制程當中，因此在面板的組合過程當中，需要將前后板準確對齊，并且與控制電路作好搭配，確保在發光上不會有問題。在這個步驟當中，會發現，液晶面板需要有背光模組，但是PDP卻不需要，因?yàn)樗菍儆谧泽w發光。

　　單單只有面板也不夠，因?yàn)檫€要有高壓驅動電路，在搭配上功能不同的控制電路，才能夠達到屏幕的基本需求。如果您購買的是等離子電視的話，大多都會搭配專屬的電視盒，因?yàn)椴还苁怯跋褫斎牖蛘呤荰uner，大多設計在電視盒當中，因此一臺完整的等離子電視，是包括等離子屏幕與電視盒。

　　等離子屏放電單元（子像素）的構造

　　在CRT顯示屏上，產生像素的亮點；是由圖像信號通過CRT的陰極控制電子束轟擊屏熒光粉而產生的；最終在掃描的作用下組成圖像。等離子屏產生像素 的亮點；是由圖像信號通過對等離子屏放電單元的地址電極（D）；控制放電單元的放電激發放電單元內部的熒光粉發光；產生亮度像素點；最終；眾多的有一定亮 度的像素點在矩陣電路排列下組成圖像。

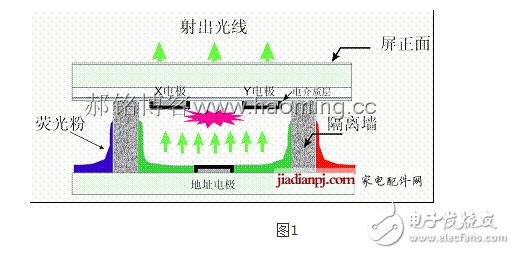

　　CRT屏和等離子屏雖然都是由圖像信號控制熒光粉發光組成圖像，但是熒光粉產生亮點的方式、原理；卻截然不同。圖1是一個基色像素（子像素）三電極交流等離子放電管斷面結構圖。

　　圖1是等離子屏的斷面圖，圖中標注“射出光線”部分是屏幕正面，下面的兩個“隔離墻”之間是一個單色放電體內部放電腔體，腔體內部充有一定壓力的混合惰性氣體；腔體的下部涂敷有熒光粉（圖中顯示是綠色放電腔體的結構），上部有“X 電極”和“Y電極”，下部是“地址電極”，電極的表面涂敷一層絕緣的電解質層（黑色邊線）?！癤電極”和“Y電極”施加維持放電電壓（波形是交流方波，幅 度略低于觸發電壓幅度；使X、Y電極間處于臨界放電狀態）；“地址電極”施加控制放電脈沖（控制放電脈沖就是經過處理的圖像信號，這個信號通過地址電極； 引燃處于臨界狀態的X、Y電極間的惰性氣體產生放電）；在電場的作用下；腔體內部氣體電離產生放電；放電產生大量的波長為147nm（納米）的紫外線；紫 外線射向腔體下部的熒光粉；熒光粉在紫外線的激發下發光；光線由屏正面射出（正面的玻璃也是防止紫外線傷人的防護層）。和CRT顯像管一樣；一個像素的是 由紅、綠、藍（R、G、B）三個發光的單色發光體組成，這個單色的發光體稱為：“子像素”，圖1所示；就是一個綠色子像素的組成結構，它的兩邊是藍色和紅 色子像素的放電腔體。

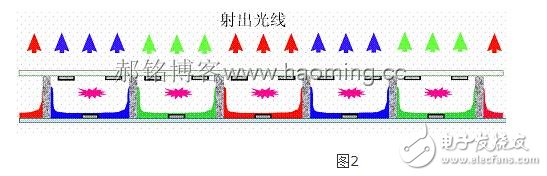

　　圖2是多個R、G、B三基色等離子放電管排列在一起的斷面結構圖。

　　上一節談到組成等離子屏的放電單元——子像素；實際上是一個小小的“日光燈管”更確切來說是一個：“冷陰極日光燈管”（現在液晶屏的背光管也是冷陰 極日光燈管只不過大罷了），要使這個只有像素點大小的“冷陰極日光燈管”要在圖像信號的控制下；產生相應明暗變化的亮度，是極其困難的。要解決許多原理 上、技術上復雜的問題。在今天實現了；這是科學技術、電子技術發展的結晶。
