MAX16826 可編程、四串HB LED驅動器，可優化輸出電壓，并具有故障檢測

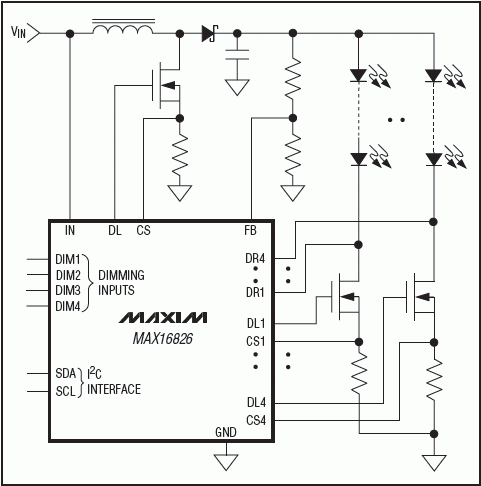

MAX16826高亮度LED (HB LED)驅動器針對汽車LCD顯示器和其他顯示應用(如工業或臺式計算機顯示器及液晶電視)的背光應用設計。MAX16826集成了開關穩壓控制器、4通道線性吸電流驅動器、模/數字轉換器(ADC)及I2C接口。MAX16826可承受高達40V的汽車拋負載并可在冷啟動條件下工作。

MAX16826包含一個電流模式PWM開關穩壓控制器，可調節LED陣列的輸出電壓。開關穩壓器部分可配置成升壓或SEPIC轉換器，其開關頻率可在100kHz至1MHz范圍內設置。

MAX16826包括四通道可編程、故障保護、固定吸電流驅動控制器，能夠驅動所有白光、RGB或RGB加琥珀色LED。各通道的調光控制通過PWM信號直接調制四路線性吸電流驅動器實現。內部ADC可以測量外部驅動晶體管的漏極電壓及開關穩壓器輸出。這些測量結果可通過I2C接口傳送至外部微控制器(μC)，從而優化輸出電壓并進行LED故障監測。

每個線性吸電流通道的LED電流和開關模式穩壓器的輸出電壓通過I2C接口設置。其它附加功能包括：逐周期限流、LED短路保護以及熱保護。MAX16826采用增強散熱的5mm x 5mm、32引腳薄型QFN封裝，工作在-40°C至+125°C溫度范圍。
