LT3754 16通道LED驅動器

凌力爾特公司 (Linear Technology Corporation) 推出16 通道 LED 驅動器 LT3754，該器件采用一個能夠驅動高達 45V 的 50mA LED (每個通道) 的升壓型 DC/DC 控制器。其內部 60V、1MHz DC/DC 升壓模式控制器專為充當一個用于驅動多達 160 個白光 LED 的恒定電流 LED 驅動器而設計。LT3754 從 12V 輸入可以驅動 16 個通道，每通道具有多達 10 個串聯的 50mA 白光 LED，同時提供超過 92% 的效率。其多通道能力使該器件非常適用于中到大型尺寸的 TFT-LCD 背光照明應用。其 6V 至 40V 的輸入電壓范圍使該器件非常適用于汽車、航空電子、高清電視 (HDTV) 和工業顯示器應用。

LT3754 提供 ±2.8% (典型值為 ±0.7%) 的 LED 電流匹配，以確保一致的顯示器亮度。高達 3,000:1 的調光比可以通過使用真正彩色 PWM (True Color PWM?) 調光獲得?？?a href="http://www.makelele.cn/v/tag/1315/" target="_blank">編程 100kHz 至1MHz固定頻率工作和電流模式架構在寬電源和輸出電壓范圍內提供穩定工作，同時最大限度地減小了外部組件的尺寸。此外，開關頻率可同步至外部時鐘。其耐熱增強型 5mm x 5mm QFN-32 封裝為 LED 背光照明應用提供一個占板面積非常緊湊的解決方案。

LT3754 采用外部 N 溝道 MOSFET 開關以提供一個升壓模式恒定電流源。不過，甚至在 V_IN 超過 V_OUT 時，LT3754 仍將繼續準確調節 LED 電流。內部升壓型控制器使用一個自適應反饋環路來調節輸出電壓，使其略高于所需要的 LED 電壓，以確保最高效率。如果任何一個 LED 串出現開路，它將繼續調節已存在的 LED 串，并向 OPENLED 告警引腳發出信號。如果需要更大電流的 LED，那么可以合并多個 LED 串，從而使 LT3754 能驅動多達 8 個 LED 串，而每串由 10 個 100mA LED 組成，或者驅動 4 個通道，而每通道由 10 個 200mA LED 組成。其他特點包括可編程欠壓保護、基于結溫和/或 LED 溫度的LED 電流降額、以及所有 LED 串均被斷接時的輸出電壓限制功能。

LT3754EUH 采用 32 引線 5mm x 5mm QFN 封裝，以 1,000 片為單位批量購買，每片價格為 4.25 美元。工業級版本 LT3754IUH 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價為每片 5.00 美元。

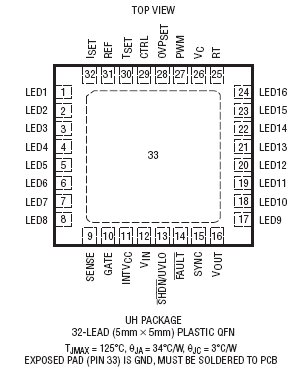

QFN-32

?
