MAX2078 八通道超聲前端，提供CW多普勒混頻器

MAX2078 八通道超聲前端，提供CW多普勒混頻器

概述

MAX2078八通道超聲前端是完全集成的雙極型、高密度、八通道超聲接收器，優化用于低成本、多通道、高性能便攜及車載超聲系統。這款易于使用的IC允許用戶以較小的空間和功耗實現高端2D、PW以及CW多普勒(CWD)成像。結構緊湊的成像接收機包括低噪聲放大器(LNA)、可變增益放大器(VGA)、抗混疊濾波器(AAF)，R_S = R_IN = 200Ω時具有2.4dB超低噪聲系數，每通道功耗僅為64.8mW。完備的超聲成像接收通道針對二次諧波成像進行優化，輸出信號為1V_P-P 5MHz時，二次諧波失真為-64dBFS。雙極型超聲前端經過優化，可以獲得優異的低速PW和彩色流體多普勒檢測靈敏度，并在5MHz 1V_P-P雜波輸出、1kHz頻偏下，具有140dBc/Hz的近載波SNR。

器件完全集成了高性能、可編程CWD波束成型器。在強雜波環境下，每個通道獨立的I/Q混頻器可以對CWD靈敏度進行優化，在1.25MHz 200mV_P-P輸入雜波信號、1kHz頻偏時，具有154dBc/Hz的近載波SNR。

MAX2078八通道超聲前端采用帶有裸焊盤的小尺寸10mm x 10mm、68引腳薄型QFN封裝，工作溫度范圍為0°C至+70°C。

關鍵特性

小尺寸10mm x 10mm TQFN封裝內集成了8通道LNA、VGA、AAF以及CWD混頻器

與帶有LNA、VGA和AAF、采用10mm x 10mm TQFN封裝的MAX2077引腳兼容

R_IN = R_S = 200Ω時具有2.4dB超低通道噪聲系數

5MHz、20dB增益下具有23nV/

低輸出參考噪聲，68dB**寬帶SNR，提供極佳的二次諧波成像

5MHz、1V_P-P輸出信號、1kHz頻偏，增益為20dB時，具有140dBc/Hz的近載波SNR，強雜波環境下能夠提供出色的低速PW和彩色流體多普勒靈敏度

常規成像模式下，每通道(LNA、VGA以及AAF)具有64.8mW超低功耗(CWD模式下每通道功耗為234mW)

可選擇有源輸入阻抗匹配：50Ω、100Ω、200Ω和1kΩ

較寬的輸入電壓范圍：高LNA增益模式下330mV_P-P、低LNA增益模式下550mV_P-P

集成可選擇的3極點9MHz、10MHz、15MHz及18MHz巴特沃斯AAF

快速恢復、低功耗模式(< 2μs)

集成了高動態范圍的CWD波束成型器，在1.25MHz 200mV_P-P輸入雜波信號、1kHz頻偏時，具有154dBc/Hz的近載波SNR

應用/使用

醫療超聲成像
聲納系統

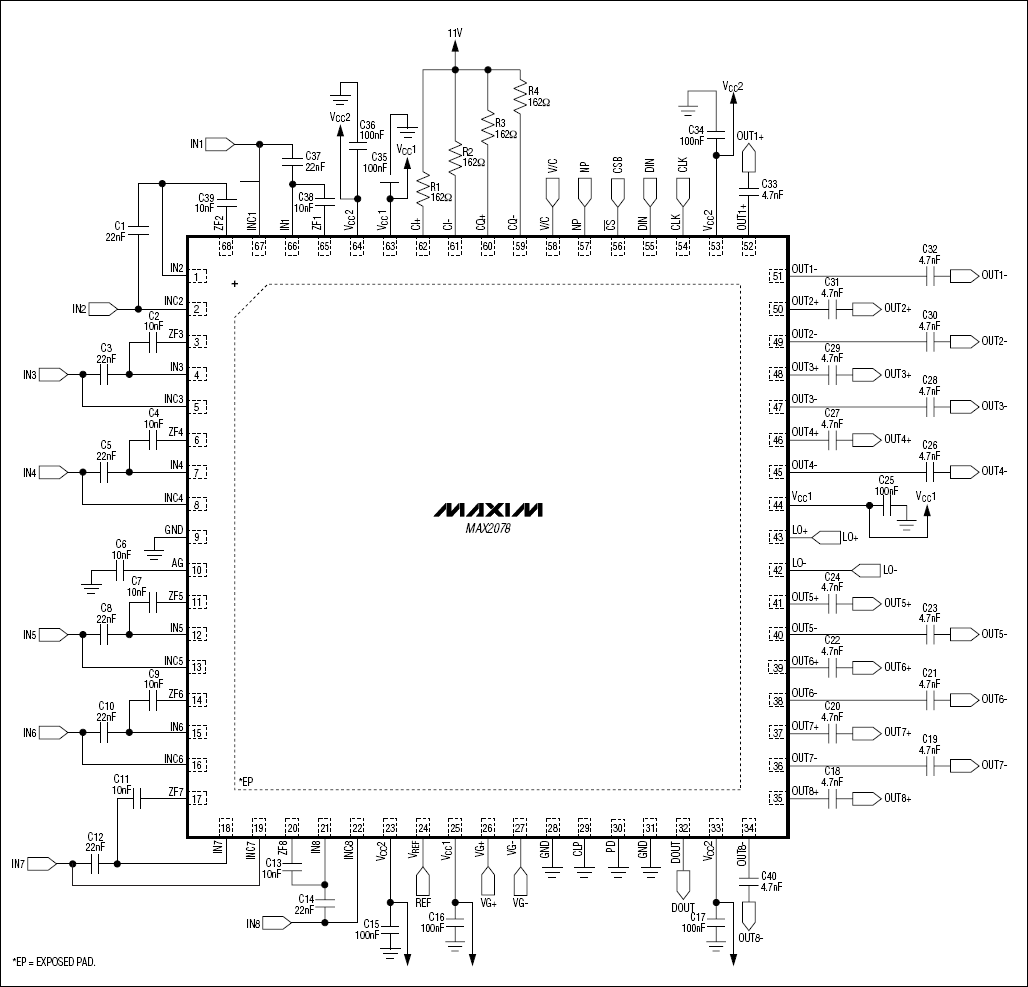

應用電路

MAX2078中文資料 (八通道超聲前端，提供CW多普勒混頻器)

MAX2078,pdf datasheet (cart-based ultrasound systems)
