MAX1946 單路USB開關，帶有自動復位和故障屏蔽，微型TQFN封裝
?
概述
具有自動復位功能的MAX1946單路限流開關提供一個保證500mA的負載電流，滿足USB規范。MAX1946輸入工作電壓為2.7V至5.5V，并且工作時僅消耗40μA的靜態電流，而待機時僅消耗3μA。每一通道具有可選擇的高有效/低有效控制邏輯和獨立的關斷控制，增加了額外的靈活性。在短路的情況下，自動復位特性將關閉開關，降低系統功率；而在短路狀態解除后，開關會再次自動閉合。
MAX1946提供了幾種安全特性來保護USB端口。內嵌的熱過載保護會在片芯溫度超過+160°C時關閉開關。精確的內部限流電路針對過載和短路故障提供輸入電源保護。當出現熱過載、限流、欠壓鎖存(UVLO)或短路故障時，漏極開路故障指示信號(/FAULT)向微處理器(μP)發出告警。20ms的屏蔽故障特性使得電路可以忽略那些瞬態的故障，如容性負載熱插拔引起的故障，以避免向主機系統發出誤報信號。防故障誤報功能也防止了在設備啟動負載時發出故障信號。
MAX1946采用節省空間的8引腳TQFN封裝，工作在-40°C至+85°C溫度范圍。
MAX1946提供了幾種安全特性來保護USB端口。內嵌的熱過載保護會在片芯溫度超過+160°C時關閉開關。精確的內部限流電路針對過載和短路故障提供輸入電源保護。當出現熱過載、限流、欠壓鎖存(UVLO)或短路故障時，漏極開路故障指示信號(/FAULT)向微處理器(μP)發出告警。20ms的屏蔽故障特性使得電路可以忽略那些瞬態的故障，如容性負載熱插拔引起的故障，以避免向主機系統發出誤報信號。防故障誤報功能也防止了在設備啟動負載時發出故障信號。
MAX1946采用節省空間的8引腳TQFN封裝，工作在-40°C至+85°C溫度范圍。
?
關鍵特性
應用/使用
數碼相機
塢站
筆記本電腦與臺式計算機
PDA與掌上電腦
USB端口和USB集線器

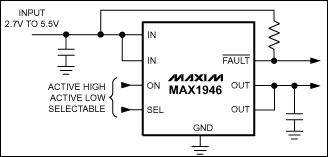

典型工作電路
