MAX2036 集成了八路CW混頻器的超聲VGA

MAX2036 集成了八路CW混頻器的超聲VGA

概述

8通道可變?cè)鲆娣糯笃?/u>(VGA)和可編程8路混頻器陣列MAX2036是針對高線性度、高動態范圍以及低噪聲性能的超聲成像和多普勒應用而設計的。每一個放大器都具有差分輸入和輸出，總增益范圍為50dB (典型值)。此外，VGA還具有極低的輸出參考噪聲，適合與10位ADC連接。

MAX2036 VGA經設計優化，絕對增益誤差小于±0.5dB，以確保超聲波束形成時的通道間聚集誤差最小。器件的差分輸出可通過外部無源抗混疊濾波器直接驅動超聲波用ADC。每個放大器的輸出還提供可使能或禁止的箝位功能，以限制輸出信號，從而防止ADC過驅動或飽和。

器件的動態性能經過了優化，從而大大降低了失真，支持二次諧波成像。在V_OUT = 1.5V_P-P和f_IN = 5MHz時，器件的二次諧波失真為-62dBc；在V_OUT = 1.5V_P-P和f_IN = 5MHz時，超聲規范*雙音3階交調失真為-52dBc。

MAX2036還集成了8路正交混頻器陣列和可編程LO相位發生器，構成完備的CW波束成形方案?？梢酝ㄟ^數字串行接口和單個高頻時鐘選擇每個通道的LO相位，也可以由分離的4 x LO時鐘直接驅動每對復雜混頻器的LO。串行接口允許多個器件方便地進行菊鏈連接，以減少編程接口引線的數量。LO相位分配器可以設置在4、8、16正交相位。每個CW混頻器的輸入通路包含可選的低通濾波器，用于優化CWD噪聲性能。這些混頻器輸出相加到I和Q差分電流輸出。混頻器和LO發生器設計用于實現優異的噪聲性能：1.25MHz載波、1kHz偏移時為-155dBc/Hz。

MAX2036工作于+5.0V電源，VGA模式下每通道功耗僅為120mW，常規CW模式下每通道功耗僅為269mW。此外還提供低功耗CW模式，每通道功耗僅為226mW。器件提供帶裸焊盤的100引腳TQFP (14mm x 14mm)無鉛封裝。在0°C至+70°C溫度范圍內能保證其電氣性能。

關鍵特性

8通道架構

高集成度適合超聲成像應用

與超聲VGA MAX2035引腳兼容

VGA特性

最大增益、增益范圍以及輸出參考噪聲性能均經過優化，適合與10位ADC連接
- 最大增益為39.5dB
- 總增益范圍為50dB
- 5MHz時，具有60nV/的超低輸出參考噪聲
絕對增益誤差為±0.5dB
每通道功耗為120mW
可使能或禁止的輸出VGA箝位功能，消除ADC過驅動
全差分VGA輸出，可直接驅動ADC
可變?cè)鲆娣秶蓪?shí)現50dB動態范圍
V_OUT = 1.5V_P-P、f_IN = 5MHz時，HD2為-62dBc
V_OUT = 1.5V_P-P、f_IN = 5MHz時，雙音超聲規范* IMD3為-52dBc

CWD混頻器特性

1.25MHz載波、1kHz偏移時的混頻器噪聲低至-155dBc/Hz
串口可編程LO相位發生器，提供4、8、16 LO正交相位分辨率
可選擇獨立通道的4 x f_LO LO輸入驅動
每通道功耗為269mW (標準工作模式)和226mW (低功耗模式)
CWD架構符合所有超聲成像專利技術的要求

應用/使用

聲納系統
超聲成像

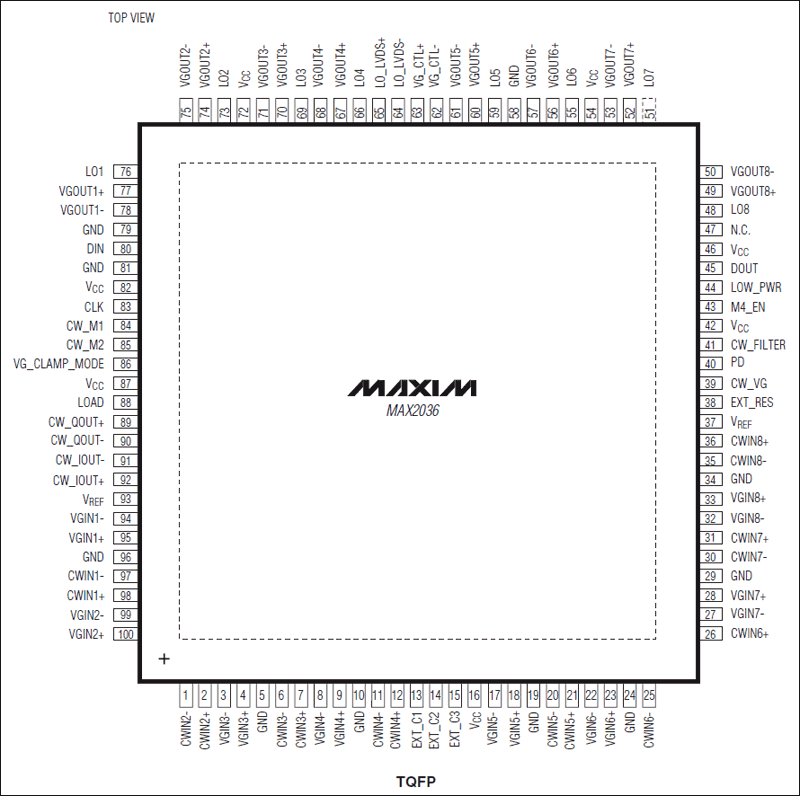

MAX2036：引腳配置
引腳配置
