MAX2112 完備的直接變頻調諧器，用于DVB-S2系統
概述
MAX2112低成本、直接變頻調諧器IC專為衛星機頂盒和VSAT應用設計。該IC適用于8PSK和數字視頻廣播(DVB-S2)設備。
MAX2112使用寬帶I/Q下變頻器直接將衛星信號從LNB變頻至基帶，工作頻率范圍可擴展到925MHz至2175MHz。
器件包含LNA和RF可變?cè)鲆娣糯笃?/u>、I和Q下變頻混頻器、具有可編程截止頻率的基帶低通濾波器和數字控制可變?cè)鲆婊鶐?a href="http://www.makelele.cn/tags/放大器/" target="_blank">放大器。RF和可變?cè)鲆婊鶐Х糯笃飨嘟Y(jié)合，可提供大于80dB的增益控制范圍。該IC兼容于所有DVB-S2解調器。
MAX2112在單芯片內集成了VCO以及完整的分?jǐn)?shù)N分頻頻率合成器。另外，片內晶體振蕩器提供緩沖輸出，用于驅動額外的調諧器和解調器。通過2線串行接口完成合成器的編程和器件配置。該IC提供VCO自動選擇(VAS)功能，自動選擇適當?shù)腣CO。在多調諧器應用中，器件可以配置成兩個2線接口地址的其中之一。低功耗待機模式下關斷信號通路，參考時鐘振蕩器、數字接口和緩沖器則保持工作，為單調諧器和多調諧器應用提供有效的低功耗操作。
MAX2112是目前最先進的DBS調諧器，低噪聲系數省去了外部LNA，僅需少量無源元件即可組建完整的DVB-S2前端方案。調諧器提供微小的28引腳薄型QFN封裝。
關鍵特性
- 925MHz至2175MHz頻率范圍
- 單片VCO
- 低相位噪聲：10kHz下-97dBc/Hz
- 無需校準
- 寬動態范圍：-75dBm至0dBm
- 集成帶寬可調的低通濾波器：4MHz至40MHz
- 單電源+3.3V ±5%供電
- 低功耗待機模式
- 用于多調諧器設計的2線地址
- 差分I/Q接口
- I2C 2線串行接口
- 極小的28引腳薄型QFN封裝
應用/使用
DirecTV和碟形網絡DBS
DVB-S2
VSAT

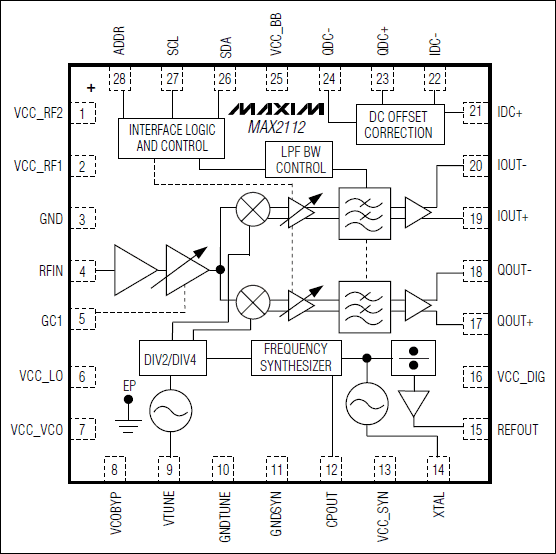

引腳配置/功能框圖
