?????? 本文簡要介紹了BCD的新一代2合1電源管理芯片AP3968/69/70的特點及工作原理。

　　AP3968/69/70的特點：

　　(1)原邊控制方式,無須光耦以及副邊恒壓恒流控制器;

　　(2)內置高壓功率三極管，700V以上耐壓;

　　(3)內置高壓線補償和輸出電源線補償;

　　(4) DIP-8和SOIC-7封裝,滿足爬電距離安規;

　　(5)恒壓恒流精度高,均滿足±5%的充電器和LED應用;

　　(6)低待機功率(<100mW)和高轉換效率,輕松滿足EPS2.0等國際標準;

　　(7)整體方案元件少,成本低;

　　(8)是小家電、路由器、充電器、LED以及機頂盒的優選方案。

　　AP3968/69/70的工作原理

?

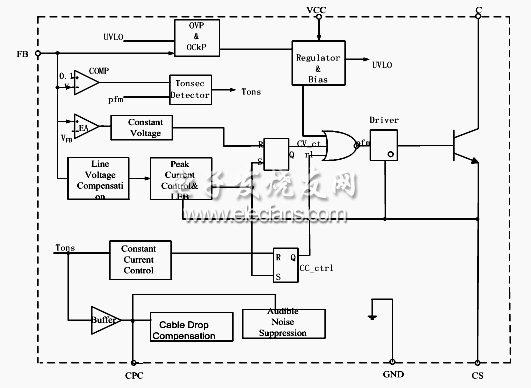

　　圖 1，AP368/69/70功能框圖

?

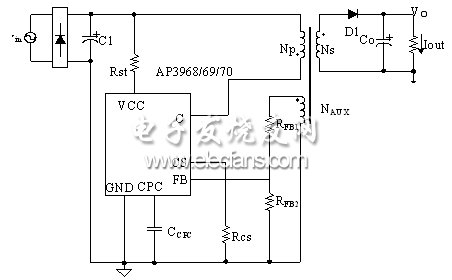

　　圖2，AP3968/69/70的應用簡圖

　　圖1是AP3968/69/70的內部功能框圖, 圖2是相應的應用簡圖。這是一款原邊控制模式的的脈沖頻率調制(PFM)控制器芯片，啟動時首先從與電網連接的外接啟動電阻Rst獲得初始電流，供電源端VCC，然后從芯片外圍的變壓器的輔助繞組供給正常工作時的足夠能量。UVLO比較器確保了AP68/69/70在一定的開啟電壓和關斷電壓區間內可靠運行。AP3968/69/70工作分為恒壓和恒流模式兩部分， 而且均為變壓器電流斷續(DCM)運行方式。恒壓是通過輔助繞組接收電壓反饋信號，電壓采樣時間固定，通過開關頻率調節來穩定輸出電壓。恒流工作則是固定變壓器輸出繞組的開通時間與關斷時間比來實現。另外，AP3968/69/70增加了噪音抑制電路，這是迄今面市的其他PFM電源管理芯片不能具有的特色。

?

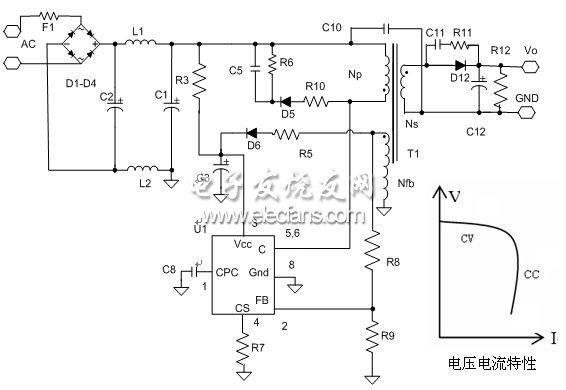

　　圖3，AP3968/69/70的典型單輸出應用及電壓電流特性

?

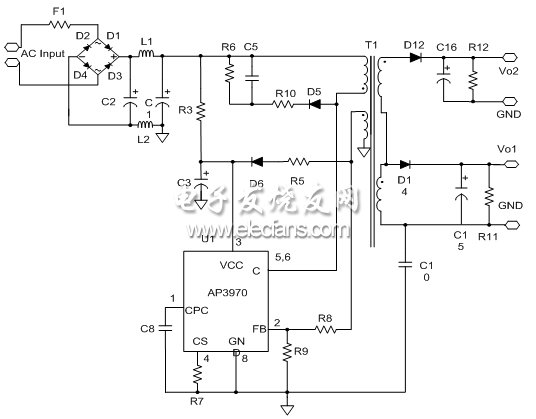

　　圖4，AP3968/69/70的典型雙輸出應用

　　圖3和圖4分別是AP3968/69/70的典型單輸出和雙輸出應用線路。具體地，目前市場的幾類主要應用見表1。
