MAX16128/MAX16129 load-dump/reverse-voltage保護電路保護破壞性的輸入電壓條件下，包括過壓，反向電壓和高電壓的瞬態脈沖電源。使用內置的電荷泵，設備控制2個外部到后面的n溝道MOSFET關閉和隔離下游的電源，在破壞性的輸入條件，如汽車負載突降脈沖或反向電池狀態。保證工作3V，以確保正確的操作，在汽車?yán)滠嚢l(fā)動情況。這些器件具有一個標志輸出(低電平有效FLAG)，在故障條件下斷言。

　　對于反向電壓保護，外部到的MOSFET優于傳統的二極管反向電池，在正常操作期間盡量減少電壓降和功耗。

　　設備使用固定的過壓和欠壓閾值，最大限度地減少了外部元件數量。

　　MAX16129提供限制器模式，故障管理，過壓和熱關斷的條件，而MAX16128提供開關模式故障管理，過壓和熱關斷條件。在限幅模式中，輸出電壓是有限的，在故障期間，低電平有效標志被置為低電平。在交換模式下，外部MOSFET被關閉，在故障發生后，低電平有效標志被置低。開關模式，可在四個選項鎖存模式，自動重試模式，自動重試模式，總是自動重試模式。

　　MAX16128/MAX16129可在一個8引腳μMAX?封裝，工作在汽車級溫度范圍(-40°C至+125°C)。

　　關鍵特性

　　工作電壓可低至+3 V，利民冷車發動情況

　　-36V至+90 V的寬輸入電壓保護范圍

　　最小工作電壓跌落反向電壓保護

　　快速門關閉在故障條件下完成負載隔離

　　固定欠壓/過壓閾值

　　熱關斷保護

　　低電源電流和低關斷電流

　　內部電荷泵電路增強外部n溝道MOSFET

　　標志輸出低電平有效識別故障狀態

　　汽車合格

　　-40°C至+125°C工作溫度范圍

　　在3mm×3mm，8引腳μMAX封裝

　　圖表

?

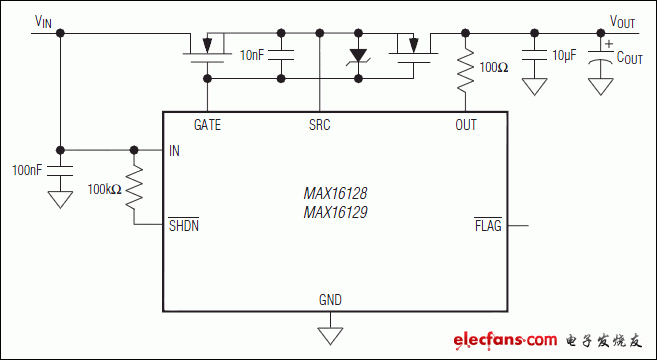

　　典型工作電路
