紅外光生物遙測具有抗電磁干擾能力強、發射和接收設備簡單、成本低廉、調試容易；無需進行頻率注冊；使用方便、安全的優點［1］。隨著計算機技術的飛速發展，計算機已逐步深入家庭，為研制具有分析、處理能力的家庭醫療監護設備提供了基礎。為此，我們研制了一種單道紅外心電遙測儀，它以計算機作為分析、處理、顯示、存儲、通訊手段，用紅外光作為傳輸媒介，對被試者進行實時監護。通過調制解調器，還能把遙測數據傳輸?shù)结t(yī)療中心，供醫療專家分析、診斷，是一種理想的遠程醫療前端及家庭醫療監護設備。

心電圖是診斷心臟病的重要手段，但是，由于種種原因，用普通心電圖儀很難捕捉到異常心電圖。無線電心電監護儀或者24小時動態心電監護儀雖然能有效地解決這一問題，但是造價昂貴，難以深入家庭。

1　系統設計及工作原理

本機以計算機作為接收、處理終端，完成數據的接收、處理、存儲、通訊等功能，對被試者進行實時監護。

系統采用PCM-ASK調制方式。即第一次調制采用脈沖編碼調制，第二次調制采用幅度鍵控調制。PCM調制具有精度較高、抗干擾性較強的特點。ASK調制，既可以提高抗環境光、抗電磁干擾的能力，又可以通過選擇不同的副載波頻率，實現多套遙測系統在同一地區同時工作，而不會互相干擾。而且，由于紅外發射管工作于開關狀態，不僅能降低發射管的功耗，減小發射機的體積、重量，增加作用距離，得到較長的工作時間，同時，ASK調制方式調制線路簡單，實現容易，便于晶體穩頻，提高系統的可靠性。接收端解調后，數據直接進入計算機的串口，使硬件結構大為簡化，且使用方便。

PCM調制器采用單片機實現，由它完成信號采樣、A／D轉換、數據串行輸出。經比較，我們采用了MICROCHIP公司生產的PIC16C71。它是一種低成本、低功耗、高性能、帶片內A／D轉換器及程序存儲器的8位單片機。其指令結構精煉，速度快，體積小，為18腳封裝，有4個模擬輸入通道，13個I／O口，4個中斷源，在5V電源、主頻為4MHz的情況下，工作電流小于2mA。

接收端選用集成化紅外接收模塊TEMS5380作為紅外接收部分。它集紅外接收、轉換、濾波、放大、整形、解調于一體，具有體積小、靈敏度高、功耗低、工作可靠、調試方便的特點［2］。它的中心頻率為38kHz，可傳輸數據的速率達3000波特，系統組成方框圖如圖1所示。

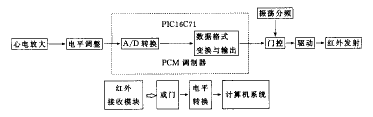

圖1　系統組成方框圖

系統的工作過程如下：心電放大器及電平調整電路將心電信號進行放大并調整到A／D轉換器所需的電平。單片機以200Hz的采樣率對心電信號進行采樣、A／D轉換，并按串行通信的格式將A／D轉換的結果附加起始位和停止位進行移位輸出。其中，1位起始位，8位數據位，1位停止位。碼速率為2400bit/s。為了便于識別起始位，傳輸上述10位碼后，緊接著傳送停止位，直至進行下次A／D轉換。串行輸出數據控制門控電路工作。振蕩分頻器產生副載波頻率，當串行數據碼為高電平時，門控電路打開，副載波信號通過門控電路，驅動紅外發光管發光。驅動電路為VMOS管，它的開關特性好，輸出電流大，電路簡單。

紅外接收模塊接收到信號后，經轉換、濾波、放大、解調、整形，輸出串行數據流。為了增大系統遙測范圍，在發射端串聯了6個紅外發射管，而在接收端并聯了4個紅外接收模塊，其方位彼此錯開。紅外接收模塊輸出由或門相加，然后經電平轉換，變成串行通訊所要求的電平，由計算機串口輸入計算機，進行分析處理。

計算機工作于兩個模式：實時監護模式和數據回放模式，在此之前可以輸入被試者資料。在實時監護模式下。顯示器實時顯示心電波形及心率。當檢測到異常心電圖時，計算機發出聲音報警。在任意時刻按存儲鍵可以將按鍵前50秒的數據存儲至硬盤中，在一次監護過程中至多能存儲21分鐘的數據。若按下凍結鍵，心電波形被凍結在屏幕上，可以把心電波形打印出來，此后可以按繼續鍵繼續監護或按退出鍵退出監護模式。退出監護模式時，可以把分析結果顯示出來。

在回放模式中，輸入文件名，可以自由選擇存儲在硬盤中的任意一段心電數據進行波形回放，或將數據通過網絡輸至救護中心，供專家進一步分析診斷。

2　軟件設計

軟件設計采用模塊化設計、菜單操作。其實時監護工作流程如圖2所示。

圖2　系統軟件主流程圖

3　實驗結果

發射端心電放大器±5V供電，紅外發射管用+9V供電，其余部分用5V供電。接收端用+5V供電。紅外發射管工作電流為34mA。系統的遙測距離達41m，在8m×6m×3m的大廳里，無論發射部分和接收部分處于何方位均能正常接收。在較強照明燈和強電磁干擾情況下均可靠運行，信號波形清晰，說明系統具有很強的抗環境光和電磁干擾的能力。

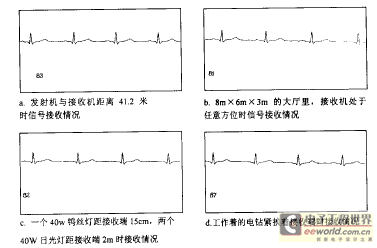

圖3　實驗結果

4　結束語

經實驗表明，本系統精度高，抗干擾性強，結構簡單，操作方便，使用安全，作用距離較遠。通過選用不同頻率的副載波，可以實現在同一房間內多套遙測系統同時工作；通過提高接收部分速率，能夠提高信號的采樣率，實現多路生理信號的遙測，可以作為一種理想、實用的家庭醫療監護設備和遠程醫療前端，是紅外遙測技術應用于臨床的一種有益的嘗試和探索。

本系統發射端采用帶A／D轉換器的單片機，紅外接收部分采用一體化的紅外接收模塊使系統結構得以簡化。但是，紅外接收模塊的傳輸速率不夠高，因而，信號的采樣率受到限制。隨著器件的發展，更高傳輸速率的集成化元件出現，這一問題就可以得到解決?；蛘呦到y(tǒng)的紅外接收部分采用分立的元件，也可以有效地解決這一問題。
