1.前言

過去，在我國各級醫療機構中采用的還是基于紙質醫療管理模式，其繁瑣的就診過程大大降低醫療資源的應用效率，已經不能滿足人們輕松看病的需求。近年來，隨著我國經濟社會的不斷發展，特別是電子信息化的發展，為醫療資源的電子化的發展提供良好的條件，其中醫療設備的移動化是核心，有利于整個行業的轉型升級。

目前醫療行業存在兩大問題：一是繁雜的紙張化數據管理，二是醫院之間存在的有形無形的就醫屏障。傳統的醫學紙張化數據保存和處理方式存在的問題主要有以下幾點：

紙張保存著病人的重要信息，需要長期保存。管理難度與紙張膠片數量同步增長，將耗費大量財力、物力和空間。紙張庫手工管理效率低下，查詢速度慢，醫學影像的傳遞需要大量時問。紙張的丟失、損壞更是一個難以解決的問題。

病人在不同的醫院就醫屏障表現在：病人在一家醫院就醫后已經經過了一系列的身體檢查，可是當病人由于種種原因不得不到其他的醫院就診時，以前做過的檢查大多作廢，還要花費不少的費用，經受重復的檢查化驗。這就給病人看病帶來了經濟和身體精神上的巨大壓力。

電子醫療設備品種繁多，但這些設備功能過于單一，缺乏功能的整合。采用這樣的設備要構建一套完整的移動醫療系統，往往需要購置多臺設備，不僅造成成本的上升，而且隨著設備數目的增多，設備的移動性也大打折扣。正是基于成本和移動性的考慮，為醫院數據的數字化信息管理提供解決方案，力圖使醫療過程實現無紙化。加快醫療行業信息共享進程。我們設計出的健康伴侶，其功能較為系統，主要包括心電圖、體溫，血糖，血壓等功能，同時為了更好的實現移動醫療服務，輔助功能包括遠程控制、人性化操作、緊急呼救、數據實時備份等功能。

2. 硬件設計

2.1硬件系統綜述及系統框圖

本系統硬件集成鋰電池充電管理、DCDC穩壓，不僅給系統穩定的工作電壓，更使系統便于攜帶。功能上實現了心電、體溫、血壓和血糖精準測量，并且集成GSM模塊，遇到緊急情況可以一鍵呼叫。系統設有3.2寸電阻觸摸屏，具有很好的人機交互界面，并且配備一個按鍵實現一鍵待機關屏，減少功耗。對于常用數據，如手機號，電阻屏校準值，配備廉價E2PROM儲存器儲存。而采集到生理數據通過藍牙發送給PC機，也可以保存到系統帶有的SD卡中。

整個系統的框圖如下圖所示：

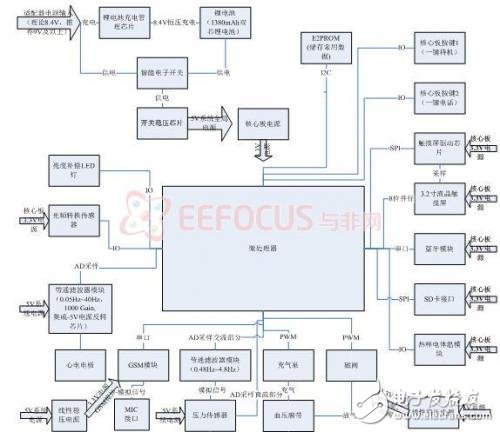

圖1 系統框圖

2.2電源電路設計

統集成多項功能，為了保證系統的穩定運行，一個良好的電源是十分必要的。為了增加系統的便攜性，方便用戶使用，系統采用電源適配器和鋰電池雙路供電。當沒有市電可用時，采用鋰電池供電；有市電時，采用電源適配器供電，同時給鋰電池充電。

電池采用1380mAh雙芯鋰電池，具有高輸出電流、無記憶效應、自放電小可長時間存放、壽命長等特點。為了保護鋰電池，本系統鋰電池設有保護板，鋰電池的飽和電壓為8.4V，放電終止電壓為6.0V。保護板連接電路如下圖所示：

圖2 保護板連接電路

為了給鋰電池充電，本系統還設計有鋰電池充電管理電路。管理芯片采用Maxim公司的低成本多電池充電控制器MAX846A。此芯片支持單/雙芯鋰電池、鎳氫電池和鎳鎘電池。充電電路如下圖所示：

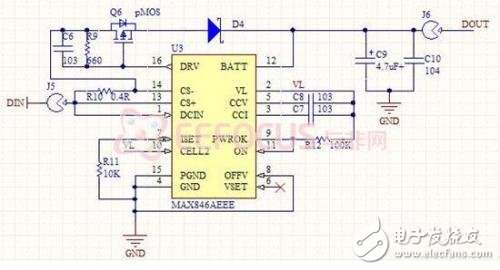

圖3 鋰電池充電電路

其中C6和R9按經驗值采取0.01uF電容和660電阻，C7、C8、R12按芯片數據手冊取值。R11（in K）= 1.65V/=10，取165mV。，當取0.4時，，即充電電流為400mA。二極管采用肖特基二極管1N5817，具有低導阻的特點。PMOS管采用AO3415，此型號具有40m的低導阻，可以降低開關管損耗，提高效率，1450pF的小輸入電容，可以用MAX846內部集成三極管直接驅動，節省成本。
