誘發電位是神經系統接受各種外界刺激后所產生的特異性電反應。它在中樞神經系統及周圍神經系統的相應部位被檢出，與刺激有鎖時關系的電位變化，具有能定量及定位的特點，往往較常規腦電圖檢查有更穩定的效果，從而在診斷及研究神經系統各部位神經電生理變化方面，有重要作用。

0引言

本項目通過產生特定頻率的聽覺和視覺刺激信號，使人腦產生誘發電位。醫護人員可從誘發腦電中獲取更多信息，并幫助其更好地對病情進行確診。本刺激器可產生音頻刺激和視頻刺激，其中音頻刺激包括發出短聲、純音、自己錄制的聲音等；視頻刺激包括棋盤格翻轉。刺激的時長、頻率都可設定。本項目主要通過FPGA與相關芯片完成。使用平臺為ALTERA公司的DE2開發平臺。

本文中的誘發腦電位在醫學診斷和治療領域有著重要的地位，如今，隨著理論的成熟和科技的進步，越來越多的技術設備被用來刺激提取并分析腦電波。本文在此基礎上研究了基于FPGA的視覺、聽覺誘發電位系統的設計。

1誘發電位系統結構

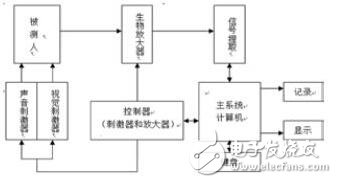

本設計利用當前流行的FPGA芯片編程模擬實現刺激器的功能。其原理框圖如圖1所示：

圖1 誘發電位系統

在國內外相關產品中，有的所使用的元器件較多，成本較高；有的是用模擬器件產生刺激信號，不夠靈活；有的將視頻圖片存儲在FLASH芯片中，這樣存儲量受到限制。隨著FPGA芯片的不斷升級換代，可在其內部建立DSP軟核，并支持C語言編程，這使其應用更加靈活方便，也就是說可以在新的產品中只用一塊FPGA，就可以實現所有功能。

2系統硬件設計

本項目通過產生特定頻率的聽覺和視覺刺激信號，使人腦產生誘發電位。醫護人員可從誘發腦電中獲取更多信息，并幫助其更好地對病情進行確診。所謂可編程是指通過控制指令，可以設置不同的刺激頻率，時長，模式等，甚至可以播放自編的wav聲音文件和顯示自編的bmp圖像文件。

這件作品由以下幾個部分組成：開發平臺，純音（正弦波）和短聲音頻輸出，輸入聲音音頻輸出，棋盤格翻轉視頻輸出。

設計構圖如圖2所示：

圖2 設計構圖

2.1開發平臺

開發平臺我們使用了ALTERA公司的DE2開發平臺，具有核心的FPGA芯片-Cyclone II 2C35 F672C6.在本設計中，我們使用到了板上FPGA芯片，24位CD音質音頻芯片WM8731（MIC輸入+LINEIN+LINEOUT），視頻解碼芯片（支持NTSC/PAL制式），帶有高速DAC視屏輸出VGA模塊等。

這件作品主要使用FPGA來完成有關功能的實現。我們認為，在以后的電子設計中，FPGA等可編程的邏輯器件具有極大的靈活性等很多優點，將會是電子開發的發展方向，FPGA是作為專用集成電路領域中的一種半定制電路而出現的，既解決了定制電路的不足，又使得可編程器件門電路數有了擴展。

2.2音頻輸入、輸出模塊

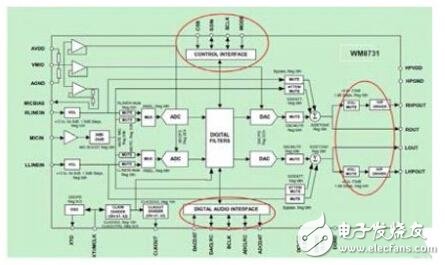

本設計用到音頻編解碼芯片WM8731，WM8731是一款功能強大的低功耗立體聲24位音頻編解碼芯片，其高性能耳機驅動器、低功耗設計、可控采樣頻率、可選擇的濾波器等功能使得WM8731芯片廣泛使用于便攜式MP3、CD、PDA的場合。其結構框圖如圖3所示。

圖3 WM8731結構框圖

WM8731包含線路輸入、麥克風輸入和耳機輸出，并可以進行音量調節。內置片上ADC（模擬數字轉換器）及可選擇的高通數字濾波器。采用高品質過采樣率結構的DAC（數字模擬轉換器），線路輸出和耳機輸出。內置晶體振蕩器以及可配置的數字音頻接口和2或3線可選的微處理器控制接口等。控制器可通過控制接口對WM8731進行配置。然后通過數字音頻接口讀寫數據音頻信號。DE2平臺上的LINEOUT接在經過耳機放大器放大的耳機輸出上，可以直接驅動耳機。LINEIN經過隔直電容輸入，而MICIN則可直接輸入。

本設計利用WM831音頻編解碼芯片實現系統控制輸出純音與短聲音頻，并實現MIC音頻輸入，經過采樣后通過LINEOUT接口在耳機上輸出。

音頻輸入值范圍為負2的31次方到正2的31次方減1.純音即為標準的正弦波。通過把一個周期內的正弦值采樣48個點形成正弦表，存入FPGA的RAM中，并以特定的時間間隔將表內數值送入音頻輸出口。通過改變時間間隔來產生中斷控制音頻的頻率。每段純音約播放10秒后將定時器關閉，關閉聲音。純音的圖像如圖4下：

圖4 純音的圖像

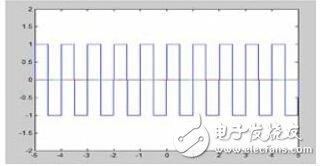

短聲（Click）即為方波。通俗說來，聽來即為“滴，滴”的聲音。短聲與純音類似，也為通過定時器產生中斷送入音頻輸出。短聲周期約為2秒，即1秒內有聲音，1秒無聲音。播放約10秒后關閉。短聲圖像如圖5所示：

圖5 短聲圖像

音頻輸入輸出：可以通過MIC輸入端口，向平臺錄入一段約10秒的聲音。音頻輸入采樣頻率為48k/sec，采樣完成后通過音頻輸出端口輸出。其余與純音、短聲類似。

2.3視頻輸出模塊

VGA（Video Graphics Array）作為與監視器接口的標準，被用來顯示圖像到監視器上，是由IBM公司發布的顯示器分辨率規范。對于普通的VGA工業標準，其信號線包含5個：R、G、B三基色信號，HS行同步信號，VS場同步信號。本設計中只需要亮度信號，則從G通道輸入。符合VGA時序的水平同步信號HS和垂直同步信號VS需要合成。VGA的水平和幀同步信號用來確定一行和一幀圖像的開始和結束時間，確保圖像數據從左到右，從上到下掃描，以形成一幅幅圖像。VGA顯示模塊模擬框圖如圖6所示：

圖6 VGA顯示模塊模擬框圖

本設計中視頻刺激輸出為棋盤格翻轉視頻輸出，視覺刺激輸出測試的參數為：橫豎條數為4×4，黑綠相間。翻轉頻率為1Hz，刺激時間為10秒。測試效果如圖7所示。
