在有些情況下音頻變壓器需要自行設計和制作，下面介紹音頻變壓器簡易設計步驟及方法。

1.確定初級線圖的電感及漏感

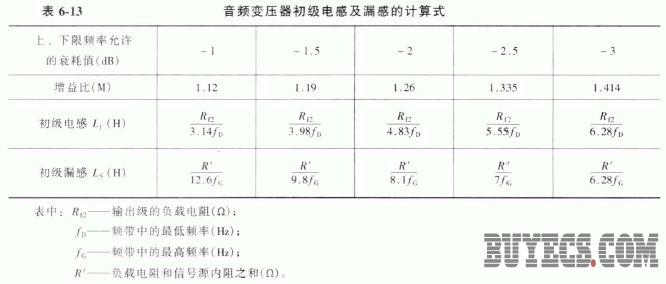

為了保證音頻變壓器的頻率特性，初級電感L 應大一點，以滿足通頻帶下限頻率的要求。音頻變壓器的漏感將會影響通頻帶上限頻率的特性，因此它小一些較好。如果己知音頻變壓器所使用的頻率范圍、負載阻抗以及上、下限頻率的允許衰耗值，則可用表6-13 列出的公式進行計算，以確定音頻變壓器的初級電感值和漏感值。

2. 選擇變壓器鐵心

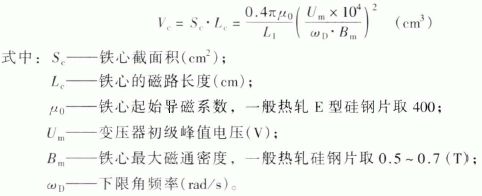

變壓器鐵心的體積Vc為:

3 計算鐵心舌寬及疊辱
設鐵心厚度b =1.5α( 舌寬) ，則舌寬可由下式確定:

?根據求得的舌寬α 值，查找E 型鐵心片規格，選取與α 計算值近似的鐵心型號。

4. 變壓器初級匝數的確定

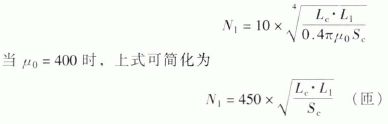

初級匝數N1可由下式計算，即

5. 變壓器次級匝數的確定

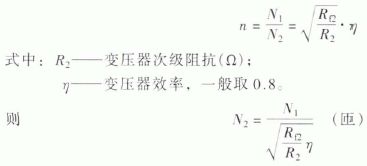

先由阻抗求出音頻變壓器的初、次級匝數比:

6. 計算繞制導線直徑
( 1)初級導線在徑

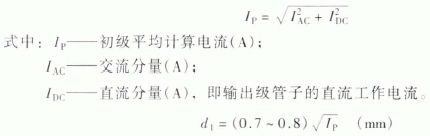

一般音頻變壓器的初級流過的電流都有宣流和交流兩種分量，因而初級流過的平均電流應為

(2) 次級導線直徑
音頻變壓器的次級一般不含直流分量，但考慮到次級繞組反射至初級繞組的阻抗，次級導線直徑應為

7. 設計驗算
由于磁性材料的磁化曲線是非線性的，因此在音頻信號功率較大時，磁感應密度較大，磁化曲線的非線性將引起音頻信號的失真。為此，必須對最大磁通密度進行一次驗算.使驗算結果小于鐵心給出的最大磁通密度，這樣才能保證失真度符合使用要求。驗算式如下:
