五、鋰離子電池保護原理細解
1、過充保護
當充電電壓超出保護值是，觸發保護線路動作，關斷開關管Q1。
2、過放保護
當負載使電池電壓降低到保護電壓以下時，觸發保護線路，Q1關斷。

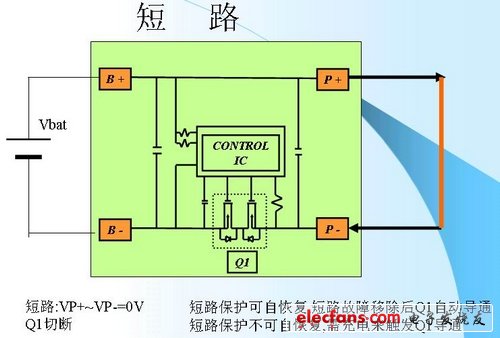

3、短路保護
短路保護電路分兩種，一種是一旦觸發后，短路故障排除，Q1自行導通，另一種觸發后不會自行恢復，需要外界強行充電后才會釋放Q1。目前市場上這兩種保護電路共存。
