空心線圈的設計
空心線圈是指以空氣為介質的線圈。下面介紹單層線圈和多層線圈的設計計算方法。
1.單層線圖的計算

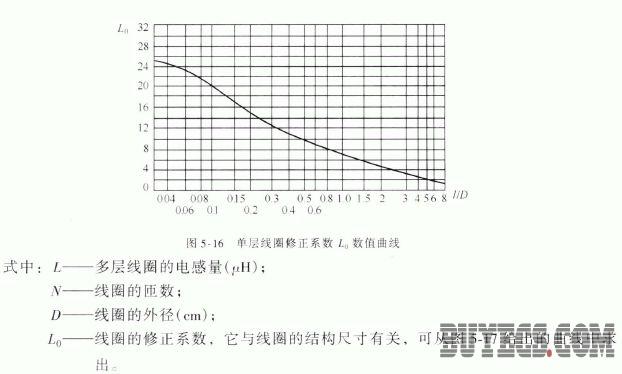

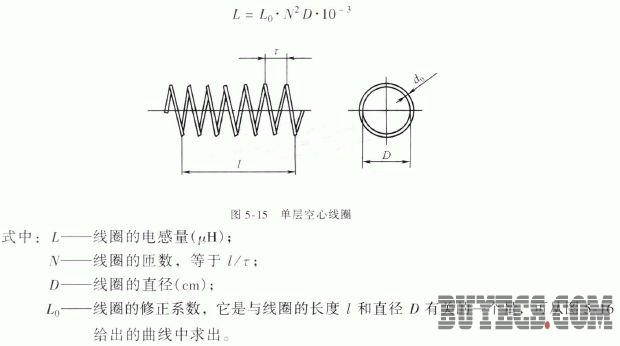

單層線圈的結構如圖5-15 所示。單層線圈的電感量可由下式計算:
2. 多層線圖的計算

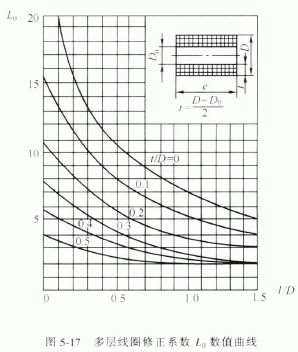

多層線圈電感量的計算與線圈的繞法無關，因此蜂房式線圈也可按下式計算:
3. 分布電容的計算
線圈的分布電容與線圈繞制的類型和結構尺寸等因素有關，它的計算比較困難，介紹單層線圈的分布電容計算方法。
單層線圈的分布電容和線圈的圈數N無關，計算公式如下:
多層線圈的分布電容要比單層線圈的分布電容大得多.最大能達幾百皮法。減少分布電容，應選用直徑細的導線繞制.并盡可能減小骨架的尺寸。
