磁環線圈電感量的計算

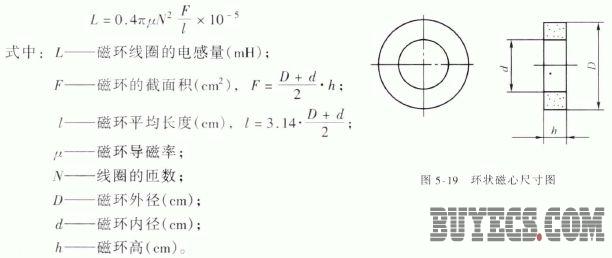

用形狀如圖5-19 所示的磁環繞制的線圈.其電感量可用下面計算式計算:
例:已知磁環的截面積F=0.25cm2， 磁環平均長度l=4.5cm ， 磁環導磁率μ= 1000 ，若在磁環上繞20匝線圈，求磁環線圈的電感量為多少?
?
解:將已知條件代入上述公式，得
磁環線圈電感量的計算
