電容器的構成

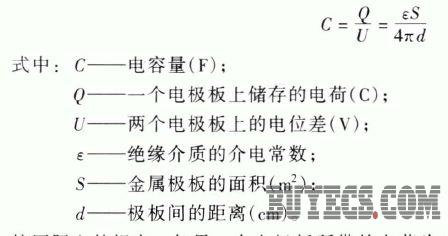

電容器的種類繁多，結構也有所不同，但電容器的基本結構是一樣的。電容器的最簡單結構可由兩個相互靠近的金屬板中間夾一層絕緣介質組成。當在電容器兩個極板間加上電壓時，電容器就會儲存電荷，所以電容器是一個充放電荷的電子元件。電容量是電容器儲存電荷多少的一個量值。平板電容器的電容量可由下式計算，即

按國際上的規定，如果一個電極板所帶的電荷為1C ，兩個電極板之間的電位差為1V ，此時電容器的容量為1F。在實際應用時，法拉( F) 這個單位太大，工程上常用它的導出單位。導出的單位和代表符號如下:

????????????????????????????????????????????????????????????????????????????????????????????????????1 法拉(F) = I1X 10 3 毫法( mF)
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????? =?1 X 10 6 微法(μ F)
??????????????????????????????????????????????????????????????????????????????????????????????????????????????????? ?=1x 10 9 納法(nF)
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????? ? = 1X 10 12皮法(pF)

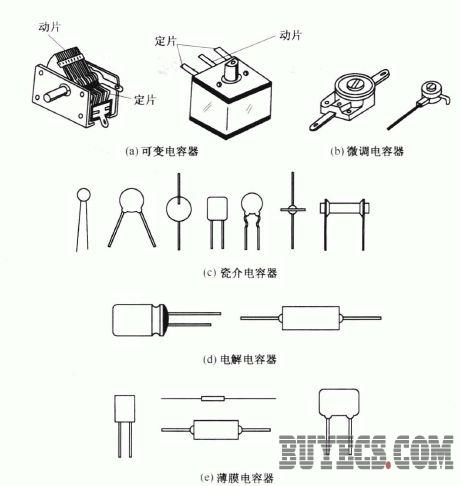

除平板電容器外，還有其他類型結構的電容器，將在后面的各節中進行介紹。圖4-1 給出了一些常用電容器的外形結構。
