3 雙向DC-DC 變換器主電路及工作原理

　　雙向DC-DC變換器的主電路結構如圖3所示。通過控制開關T1和T2，達到雙向直流升壓與降壓的目的。在升壓運行時，T2動作，T1截止，變換器工作在Boost狀態；當T1動作，T2截止時，變換器工作在Buck狀態，實現降壓功能。

　　圖3 雙向DC-DC 變換器主電路

　　3.1 Boost 模式

　　開關T2處于恒脈寬調制方式下，雙向DC-DC變換器主電路Boost 模式下等效電路如圖4 所示。當T2 導通時（圖4（a）），電源v2向電感L充電，電能轉化為磁能存儲于L中，同時電容C2向v1供電；當T2關斷時（圖4（b）），電感L釋放磁能向v1 供電。電感L的儲能作用能使電壓泵升，通過電容C2 穩壓之后，可使輸出電壓高于輸入電壓。

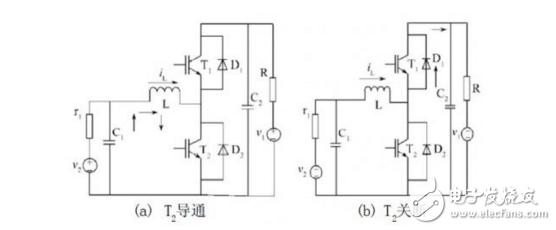

　　圖4 Boost 模式下等效電路

　　3.2 Buck 模式

　　開關T1處于恒脈寬調制方式下，雙向DC-DC變換器主電路Buck 模式下等效電路如圖5 所示。當T1 導通時（圖5（a）），v1通過電感L給v2充電，部分電能轉化為磁能存儲于L中；當T1關斷時（圖5（b）），電感L中存儲的磁能轉化為電能，通過二極 管給v2充電。Buck模式電流流向與Boost 模式的相反。

　　圖5 Buck 模式下等效電路
