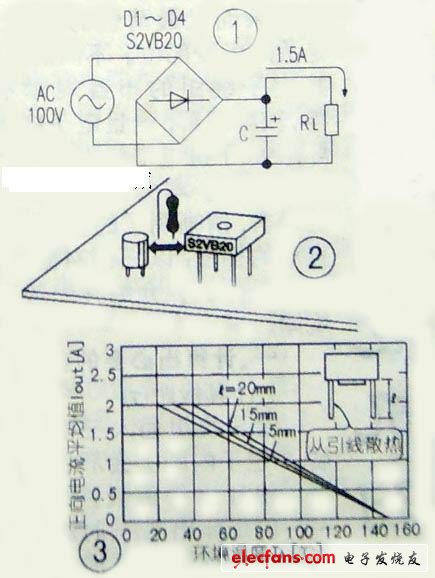

圖1所示整流電路.使用中整流橋出現破裂.濾波電容冒煙。進一步檢查發現整流橋發熱較嚴重，由于其引腳被剪短后緊阽印板安裝.其周邊印板已呈現焦黃色。
1原因
圖1電路中，交流正半周時D1、D3導通;負半月時D2、D4導通;整六電流同時經過兩只二極管。白于普通整流二極管的正向壓獎約為1V，因而整流橋上的壓降約約為2V。
如果整流橋輸出電流為1.5A，則整流橋的損耗約為3W，可見整流橋自身的散熱應加以考慮。如果整流橋緊貼印板，與周邊元件(如濾波電容等)距離又太近.其熱量不能有效散發，則可能過熱損壞。
2對策
對發熱元件的引腳不要剪得過短，應使其底部與印板間懸空;同時加大與周邊元件的間隔.如圖2。圖3是整流橋堆(s2vB20)的引線長度與通過電流的關系曲線.可見引線越短.允許通過的電流越小。
另外。采用正向壓降小的肖特基勢壘極管(SBD)整流，其壓降僅0.5V.可以減小損耗和發熱。
