集成運算放大器的封裝形式及引腳排列

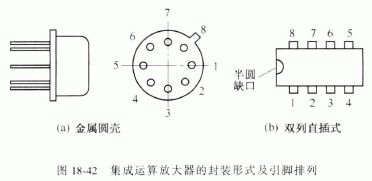

集成運算放大器的封裝形式主要為金屬圓殼封裝及雙列直插式封裝，如圖18-42 所示。金屬圓殼封裝的引腳有8 、10 、12 三種形式，雙列直插型封裝的引腳有8 、14 、16 三種形式。

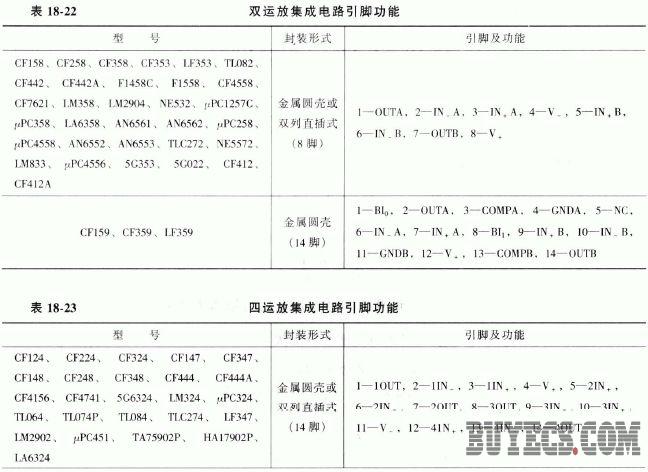

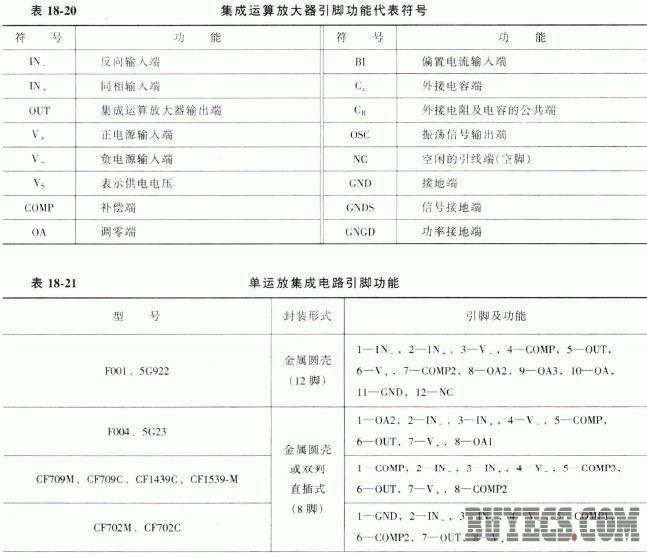

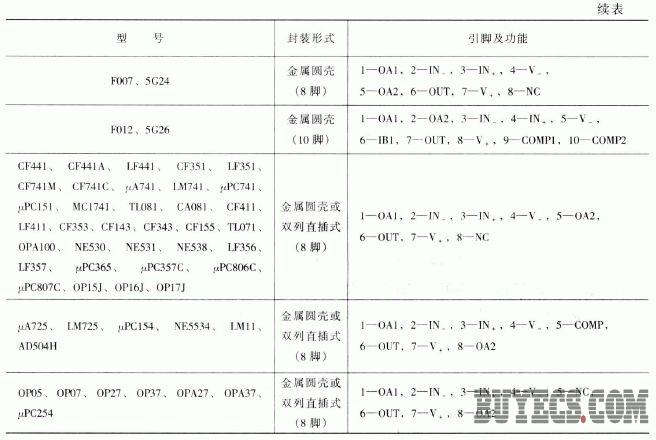

表18-20列出了集成運算放大器引腳功能代表符號。表18-21 -表18-23 給出了一些集成運算放大器的引腳功能，供使用時查閱。
