熱電阻測溫電路框圖和原理圖
大家都曾年輕過，我曾在研一的時候做過一個熱電阻測量電路，這里我先把所有的系統框圖和電路圖貼出來，把當初的設計思路整理出來，在后面我會把所有的設計失誤提出來，不合理的地方和誤差計算都整理出來，也算是對我告別儀器工程的一個標志吧。
這個電路設計思路是在0~650℃的溫度范圍內完成PT100熱電阻的測量，用的場合在軍艦的鍋爐房，大概-20~55甚至65degC都是可以達到的，主要完成從電阻到電壓的過程。
大致分兩個方案
1。電橋激勵的方法（不補償非線性）
2。通過運放電路調節電阻的激勵電流補償非線性

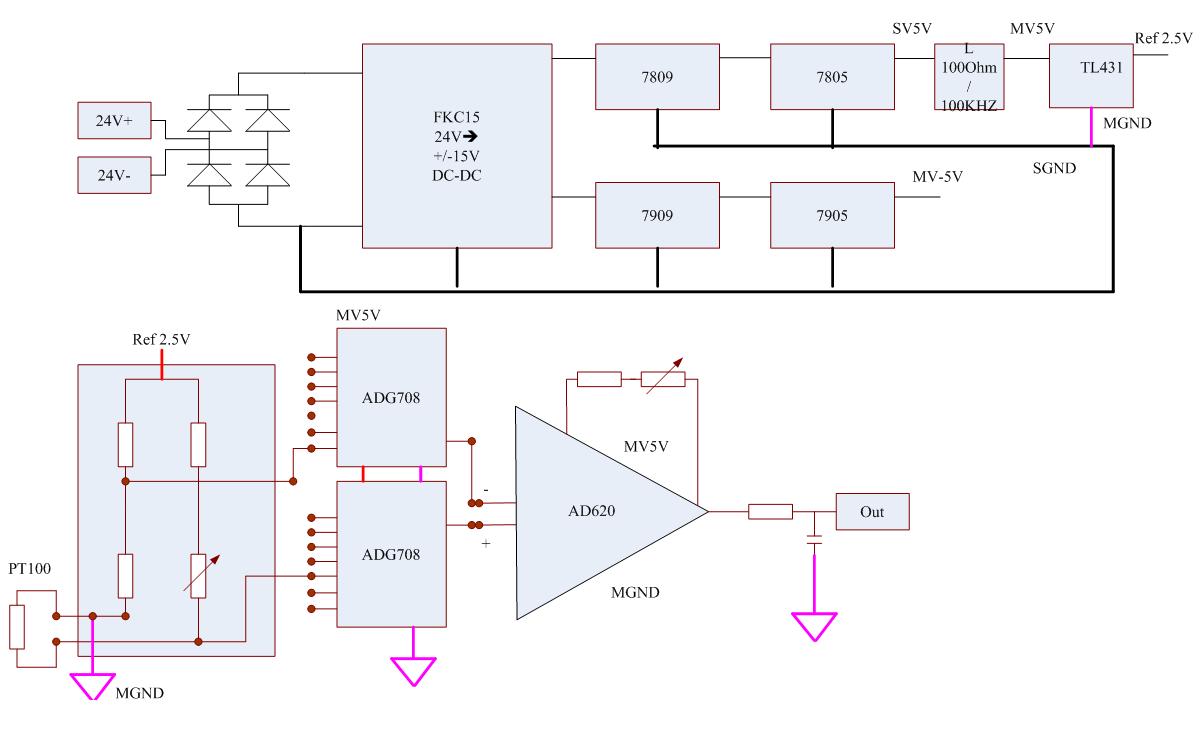

系統框圖如下

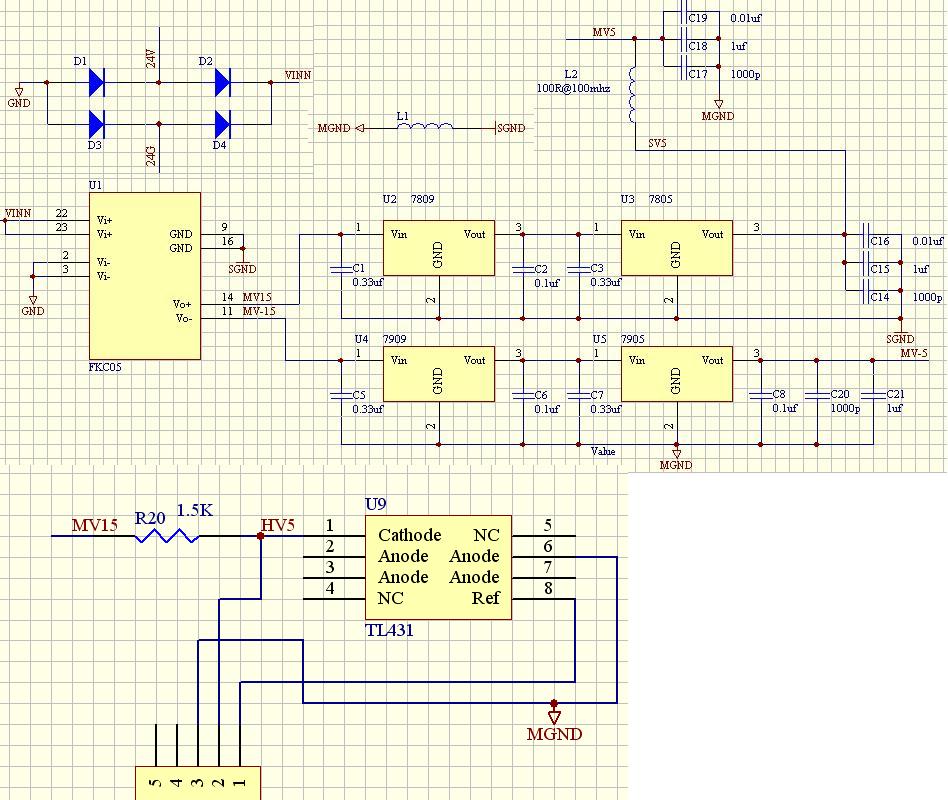

具體電路圖如圖：
