集成電路的特點

　　1. 單個元件精度不高，受溫度影響也大，但元器件的性能參數比較一致，對稱性好。適合于組成差動電路。

　　2. 阻值太高或太低的電阻不易制造，在集成電路中管子用得多而電阻用得少。

　　3. 大電容和電感不易制造，多級放大電路都用直接耦合。

　　4. 在集成電路中，為了不使工藝復雜，盡量采用單一類型的管子，元件種類也要少所以，集成電路在形式上和分立元件電路相比有很大的差別和特點。常用二極管和三極管組成的恒流源和電流源代替大的集電極電阻和提供微小的偏量電流，二極管用三極管的發射結代替

　　5. 在集成電路中，NPN管都做成縱向管，β大;PNP管都做成橫向管，β小而PN結耐壓高。NPN管和PNP管無法配對使用。對PNP管，β和（β+1）差別大，IB往往不能忽略。

　　二、集成運放電路的組成及各部分的作用

　　1. 組成

　　2. 作用

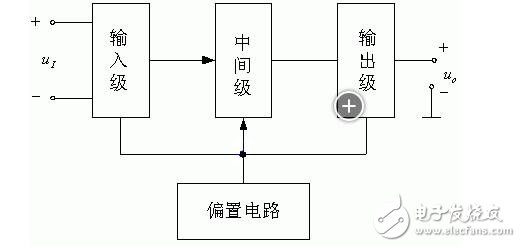

　　如圖所示，集成運放電路由四部分組成，輸入級是一個雙端輸入的高性能差動放大電阻，要求其Ri高，Aod大，KCMR大，靜態電流小，該級的好壞直接影響集成運放的大多數性能參數，所以更新變化最多。中間級的作用是使集成運放具有較強的放大能力，故多采用復合管做放大管，以電流源做集電極負載。輸出級要求具有線性范圍寬，輸出電阻小，非線性失真小等特點。偏置電路用于設置集成運放各級放大電路的靜態工作點

　　三、集成運放的電壓傳輸特性

　　1.符號

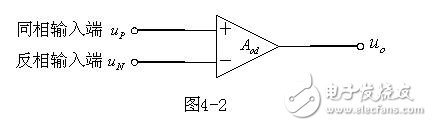

　　同相輸入端表示輸入電壓與輸出電壓相位相同，若uP 》0，則uO 》0;uP

　　反相輸入端表示輸入電壓與輸出電壓相位相反，若uN 》0，則uO 0.

　　2.電壓的傳輸特性

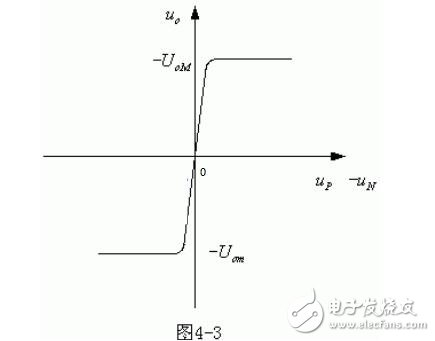

　　所謂電壓傳輸特性，實際上是一種關系曲線如圖4-3，即輸出電壓uo和輸入電壓ui之間的關系曲線。關系曲線明顯地為兩個區域，線性放大區和飽和區，斜線反映了線性放大區輸入與輸出之間的關系。斜率就是電壓放大倍數Av=uo/ui，輸出與輸入幅值（或有效值）之比，兩端水平線是飽和區的現象，表明輸出電壓uo不隨輸入ui =uP - uN 而變，而是恒定值+Uom（或-Uom），由特性曲線還看出線性區非常窄，這是因?yàn)椴钅ｉ_(kāi)環放大倍數Aod非常高，可達幾十萬倍，只有當ui =|uP - uN?
