什么是繼電器
繼電器（英文名稱：relay）是一種電控制器件，是當輸入量（激勵量）的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路）之間的互動關系。
繼電器三種基本行形式
1、動合型（常開）（H型）線圈不通電時兩觸點是斷開的，通電后，兩個觸點就閉合。以合字的拼音字頭“H”表示。
2、動斷型（常閉）（D型）線圈不通電時兩觸點是閉合的，通電后兩個觸點就斷開。用斷字的拼音字頭“D”表示。
3、轉換型（Z型）這是觸點組型。這種觸點組共有三個觸點，即中間是動觸點，上下各一個靜觸點。線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電后，動觸點就移動，使原來斷開的成閉合，原來閉合的成斷開狀態，達到轉換的目的。這樣的觸點組稱為轉換觸點。用“轉”字的拼音字頭“z”表示。
繼電器的構造
電磁繼電器的構造：如圖所示，A是電磁鐵，B是銜鐵，C是彈簧，D是動觸點，E是靜觸點。電磁繼電器工作電路可分為低壓控制電路和高壓工作電路組成。控制電路是由電磁鐵A、銜鐵B、低壓電源E1和開關組成;工作電路是由小燈泡L、電源E2和相當于開關的靜觸點、動觸點組成。連接好工作電路，在常態時，D、E間未連通，工作電路斷開。用手指將動觸點壓下，則D、E間因動觸點與靜觸點接觸而將工作電路接通，小燈泡L發光。閉合開關S，銜鐵被電磁鐵吸下來，動觸點同時與兩個靜觸點接觸，使D、E間連通。這時彈簧被拉長，觀察到工作電路被接通，小燈泡L發光。斷開開關S，電磁鐵失去磁性，對銜鐵無吸引力。銜鐵在彈簧的拉力作用下回到原來的位置，動觸點與靜觸點分開，工作電路被切斷，小燈泡L不發光。
繼電器主要技術參數
由上述原理可知，作為一種極為常用且極具安全性的電器，看起來雖然簡單，但追究起來，其主要的技術參數卻并不少。概括起來，有以下幾項：
繼電器的額定工作電壓
是指繼電器正常工作時線圈所需要的電壓。根據繼電器的型號不同，一般使用直流電壓，但交流繼電器可以是交流電壓。
繼電器的直流電阻
是指繼電器中線圈的直流電阻，可以通過三用電表測量。
繼電器的接觸電阻
是指繼電器中接點接觸后的電阻值。此電阻値一般很小，不易通過萬用表測量，宜使用低阻計配合四線測量方式來測量。對于許多繼電器來說，接觸電阻無窮大或者不穩定是最大的問題。
繼電器的吸合電流或電壓
是指繼電器能夠產生吸合動作的最小電流或最小電壓。在正常使用時，給定的電流必須略大于吸合電流，這樣繼電器才能穩定地工作。而對于線圈所加的工作電壓，一般也不要超過額定工作電壓的1.5倍，否則會產生較大的電流而把線圈燒毀。
繼電器的釋放電流或電壓
是指繼電器產生釋放動作的最大電流或最大電壓。當繼電器吸合狀態的電流減小到一定程度時，繼電器就會恢復到未通電的釋放狀態。這時的電流遠遠小于吸合電流。
繼電器的觸點切換電壓和電流
是指繼電器接點允許承載的電壓和電流。它決定了繼電器能控制的電壓和電流大小，使用時不能超過此值，否則很容易損壞繼電器的觸點。
繼電器工作原理
繼電器工作時，電磁鐵通電，把銜鐵吸下來使D和E接觸，工作電路閉合。電磁鐵斷電時失去磁性，彈簧把銜鐵拉起來，切斷工作電路。因此，繼電器就是利用電磁鐵控制工作電路通斷的開關。
繼電器作用
繼電器是具有隔離功能的自動開關元件，廣泛應用于遙控、遙測、通訊、自動控制、機電一體化及電力電子設備中，是最重要的控制元件之一。
1）擴大控制范圍：例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。
2）放大：例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。
3）綜合信號：例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。
4）自動、遙控、監測：例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行
繼電器應用舉例
如圖所示為一個電磁式繼電器的關燈應用。
按下S，電容充電至電源電壓，三極管飽和導通，繼電器得電，常開觸點閉合，電燈亮。斷開S，電容放電，維持三極管和繼電器導通狀態，直到截止，觸點斷開，點燈熄滅。在這里，續流二極管在三極管從導通變截止時導通，將繼電器線圈的感應電動勢限制為一個PN結壓降，使三極管UCE VCC，避免了線圈的感應電動勢和電源電壓疊加損壞三極管。

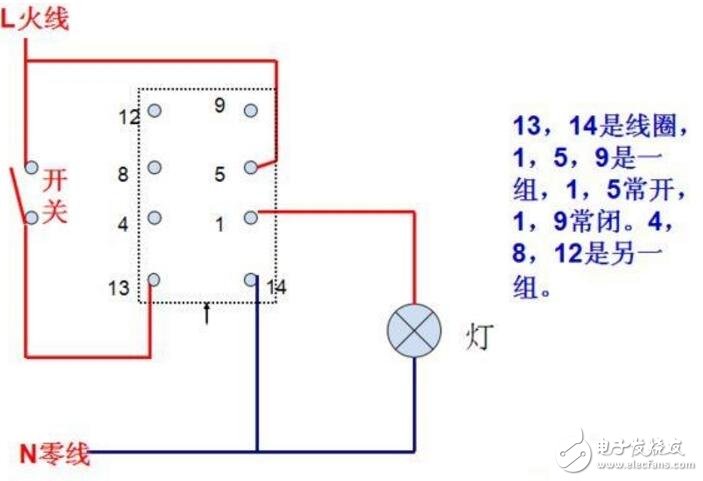

24V繼電器實物接線圖
繼電器上基本上都有圖，13，14接電源，一般13接+24V，14接負極，可以反接，只是指示燈不亮，1，5，9;是一組，一常開一常閉，4，8，12是一組一常開一常閉，如果是十四腳的是三組。
直流24V繼電器的線圈的接法分正負極。
線圈是直流電的繼電器要求接入的直流電有正負極要求，因?yàn)閮蓚€(gè)不同的接線會使繼電器的線圈產生不同方向的吸合力，記住電磁型繼電器的銜鐵都是在一側的，另一側的死的（不動的），一般繼電器線圈接線柱上都標有正負極。
