干簧管繼電器線圈直流電阻的檢測：

　　4.干簧管繼電器吸合電流和釋放電流的檢測

　　這兩個參數一般在產品說明書中都有說明和標示的，將測得的值與說明書中給定的值對照，若基本相近，則說明繼電器是好的，具體的測試方法可以參考電磁繼電器的測量方法。

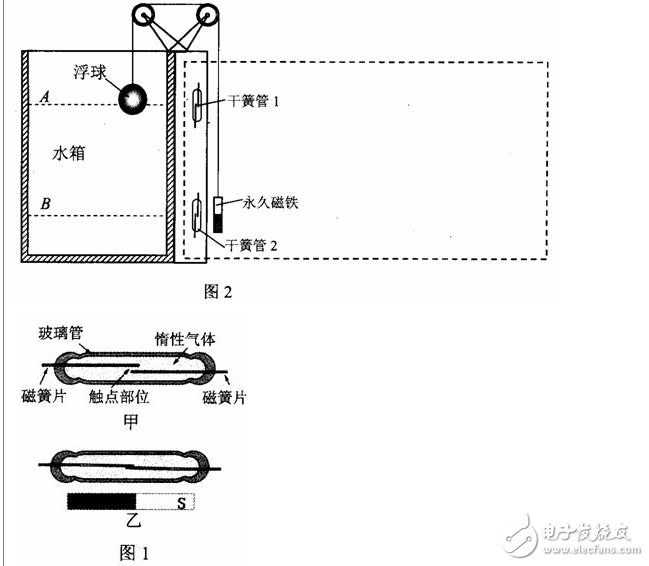

　　干簧管（也叫干簧繼電器）比一般機械開關結構簡單、體積小、速度高、工作壽命長；而與電子開關相比，它又有抗負載沖擊能力強的特點，工作可靠性很高。如圖1甲所示為干簧管的結構簡圖，其中磁簧片是一種有彈性的薄鐵片，被固定于玻璃管上。

　　1．當將一個條形磁鐵與干簧管平行放置時，如圖1乙，干簧管的磁簧片觸點就會閉合，將電路接通；當條形磁鐵遠離干簧管時，觸點就會斷開。請簡述其原理。

　　2．某同學設想用干簧管制作水位自動報警器，圖2是他設計的一部分情況，請幫助他完成其余部分的設計：

　?。?）設永久磁鐵所受的重力為3N，浮球的體積為200cm3，不計滑輪處的摩擦。則要想讓此裝置能正常工作，浮球的質量應滿足什么條件（取g=10N/kg）？

　?。?）他手邊還有開關、紅燈、綠燈和電鈴各一個，導線若干，請?jiān)趫D中的虛線方框內畫出報警電路，要求：水位到達A處時，紅燈亮，電鈴報警；水位到達B處時，綠燈亮，電鈴報警。
